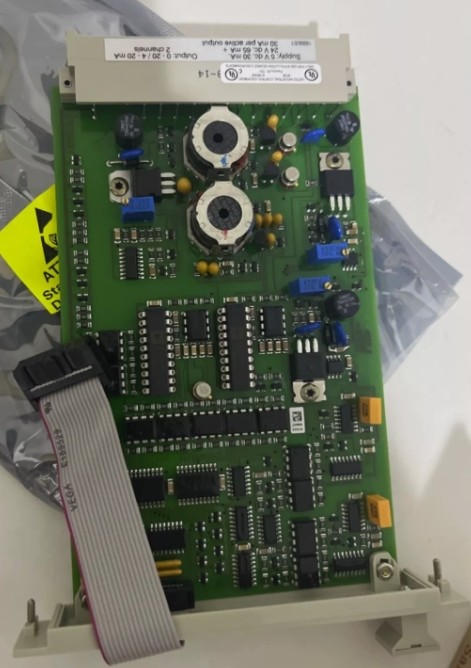

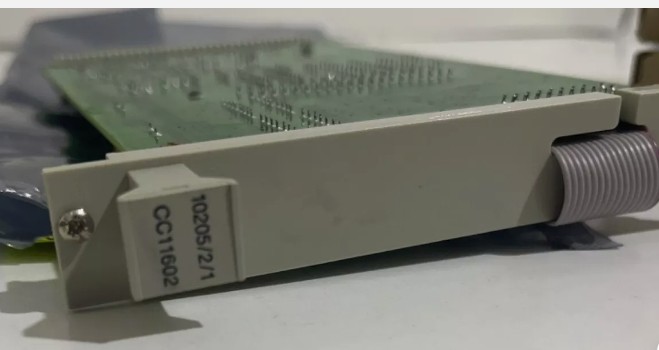

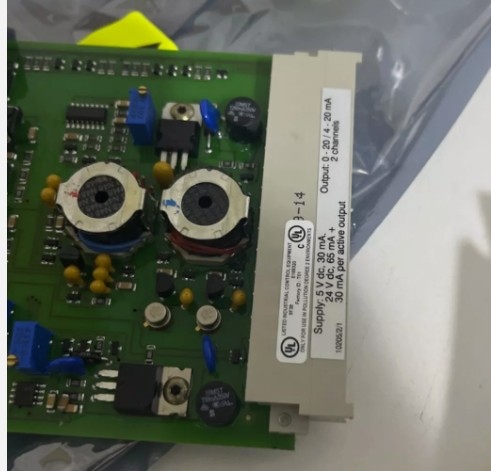

Honeywell 10205/2/1 โมดูลผลิตแบบแอนาล็อกที่ปลอดภัยจากความล้มเหลว

Honeywell 10205/2/1 โมดูลผลิตแบบแอนาล็อก ปลอดภัยจากความล้มเหลว

Honeywell 10205/2/1 โมดูลผลิตแบบแอนาล็อกที่ปลอดภัยจากความล้มเหลว.pdf

รายละเอียดสินค้า:

โมดูลการออกแบบแบบแอนาล็อกที่ปลอดภัยจากความล้มเหลว 10205/2/1 มีช่องทางออกสองช่อง 0 ((4) - 20 mA สําหรับการใช้งานควบคุมแบบแอนาล็อก

ความอ้วนอาจมีเพียงความต้านทานหรือความจุ. ความอ้วนที่ระตุ้นจะทําให้โมดูลผลิตแบบแอนาล็อกถูกรายงานว่าผิดปกติ. สองผลิตแบบแอนาล็อกถูกแยกจาก 24 Vdc และ 5 Vdc.

ปิน 0 V 1 และ 0 V 2 ติดต่อกันบนโมดูล แต่ละช่องออกแบบแอนาล็อกประกอบด้วยเครื่องแปลง D / A 12 บิตสําหรับค่าออกและเครื่องแปลง A / D ที่อ่านค่าออกโดยใช้เครื่องแปลง A/D สามารถตรวจสอบการทํางานที่ถูกต้องของเครื่องแปลง D/A ได้ภายในเวลาความปลอดภัยของกระบวนการที่ตั้งค่า การทดสอบผลิตแบบแอนาล็อกสําหรับ:

• ค่าออกที่ถูกต้อง (ค่าปัจจุบัน ± 5%)

• ความสามารถในการลดพลังงาน

• การสื่อสารกันระหว่างผลิตแบบแอนาล็อก

หากใช้ I/O backplanes โมดูลออกแบบแอนาล็อก 10205/2/1 ต้องการโมดูลออกแบบ 10205/A/. ในแต่ละช่องทางที่ทําให้เจ้าหน้าที่ตรวจสอบและ/หรือผู้ประมวลผลสามารถตัดพลังงานจากผลิตไม่ว่าจะเป็นผลของการใช้ค่า

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
