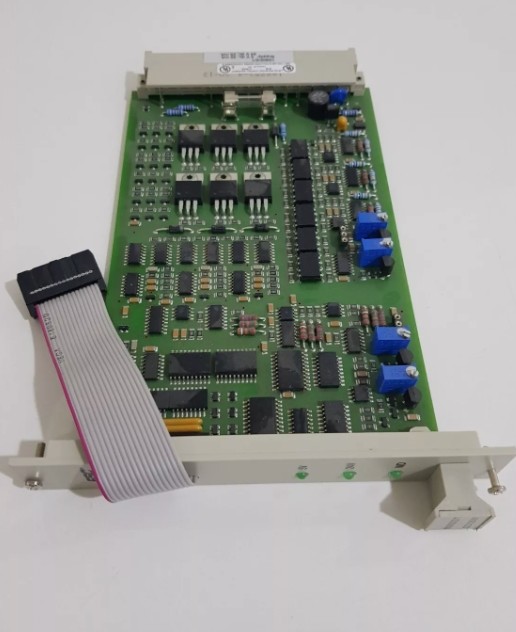

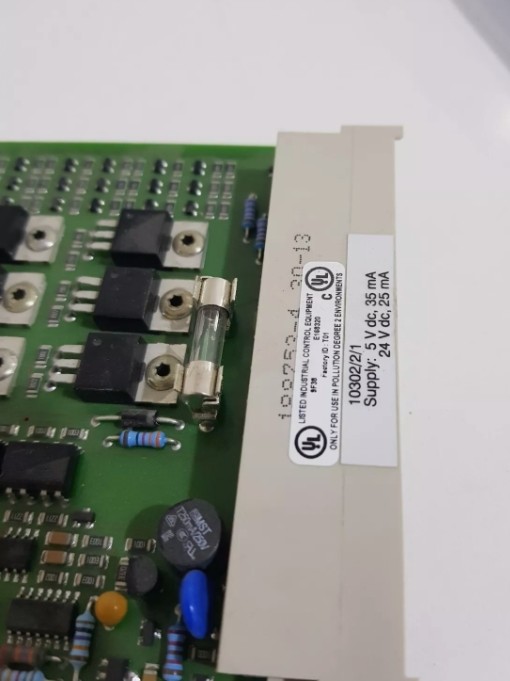

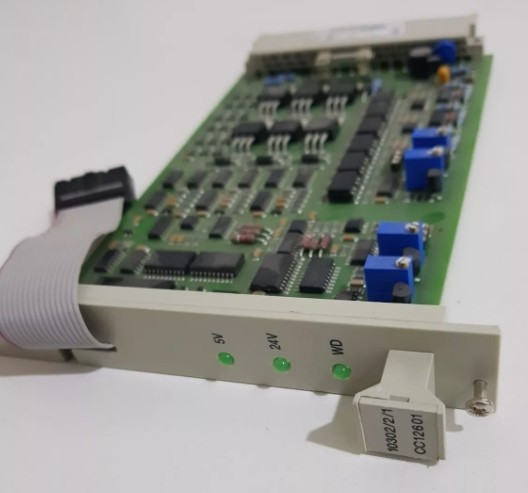

Honeywell 10302/2/1 เครื่องทวนสัญญาณ Watchdog

ฮานนิเวลล์ 10302/2/1 วัตด็อก รีพีเตอร์

ฮานนิเวลล์ 10302/2/1 วัตช์ด็อกรีเพียเตอร์.pdf

รายละเอียดสินค้า:

ตัวซ้ําการเฝ้าระวัง 10302/2/1 เป็นโมดูลที่ติดตาม 5 Vdc และ 24 Vdc ที่ส่งไปยังโมดูล I/Oการออกของวัตช์ด็อกของวัตช์ด็อกรีเพียเตอร์เชื่อมต่อกับการเข้าของวัตช์ด็อกของโมดูลการออกที่การให้พลังงาน (5 Vdc และ/หรือ 24 Vdc) ได้รับการติดตาม.

เครื่องจําหน่ายการเฝ้าระวังที่ต้องการในกรณีดังต่อไปนี้:

• ในระบบปรับปรุง PSU หลายตัว สําหรับหน่วยพลังงาน 24 Vdc ถึง 5 Vdc ต่อไปแต่ละหน่วย เช่น PSU 2, 3, 4

• หาก 24 Vdc ถูกให้บริการผ่านเครื่องไฟฟ้า M24-20 HE หรือ M24-12 HE

• หาก 24 Vdc ถูกให้บริการผ่านเครื่องพลังงานที่สามารถให้บริการความดันไฟฟ้าที่เกิน 31.0 Vdc(ความแรงกดออกสูงสุดของอุปทานพลังงาน 24 Vdc ต้องต่ํากว่า 37 Vdc ภายใต้สภาพความผิดพลาดครั้งเดียวหรือสองครั้งของหน่วยพลังงาน 24 Vdc)

• ถ้าปัจจุบันที่ต้องการของสุนัขเฝ้าระวังเกิน 900 mA

• ในการจัดตั้งที่รวม I/O ที่เหลือใช้และที่ไม่เหลือใช้ เพื่อสร้างผลิตของเวย์ด็อกสําหรับโมดูลผลิตของส่วน I/O ที่ไม่เหลือใช้

• ในระบบที่มีส่วนกลางที่เหลือใช้ และ I/O ที่ไม่เหลือใช้ เพื่อติดตามการจําหน่ายพลังงาน 5 Vdc (ถ้าไม่มีการติดตาม 5 Vdc)

เครื่องซ้ําระวังต้องการการเชื่อมโยงรถบัสแนวราบ ซึ่งหมายความว่าพื้นที่ต้องถูกจองไว้ในราค I/O (ตําแหน่ง 1, 2, 11-18)

เครื่องซ้ําระวังต้องตั้งไว้เสมอในส่วน I/O ที่โมดูลออกกําลังติดตามโดยเครื่องซ้ําระวังนั่นหมายความว่า ตัวซ้ําการเฝ้าระวังในระบบที่มีส่วน I/O หลายส่วน (ไม่จําเป็น) ไม่อาจติดตั้งในแบบที่มันควบคุมส่วน I/O "อื่น".

เครื่องจําหน่ายการเฝ้าระวังสามารถเปลี่ยนได้ โดยเปิดไฟฟ้า แต่ส่วนกลางจะปิดหรือทั้งส่วนกลางจะปิดถ้าใช้ในระบบที่มีส่วนกลางที่เหลือใช้และ I/O ที่ไม่เหลือใช้.

ตัวซ้ําการตรวจจับมีเครื่องเชื่อมตัวผู้ตาม DIN 41612 แบบ F โดยใช้แถว "d", "b" และ "z"
