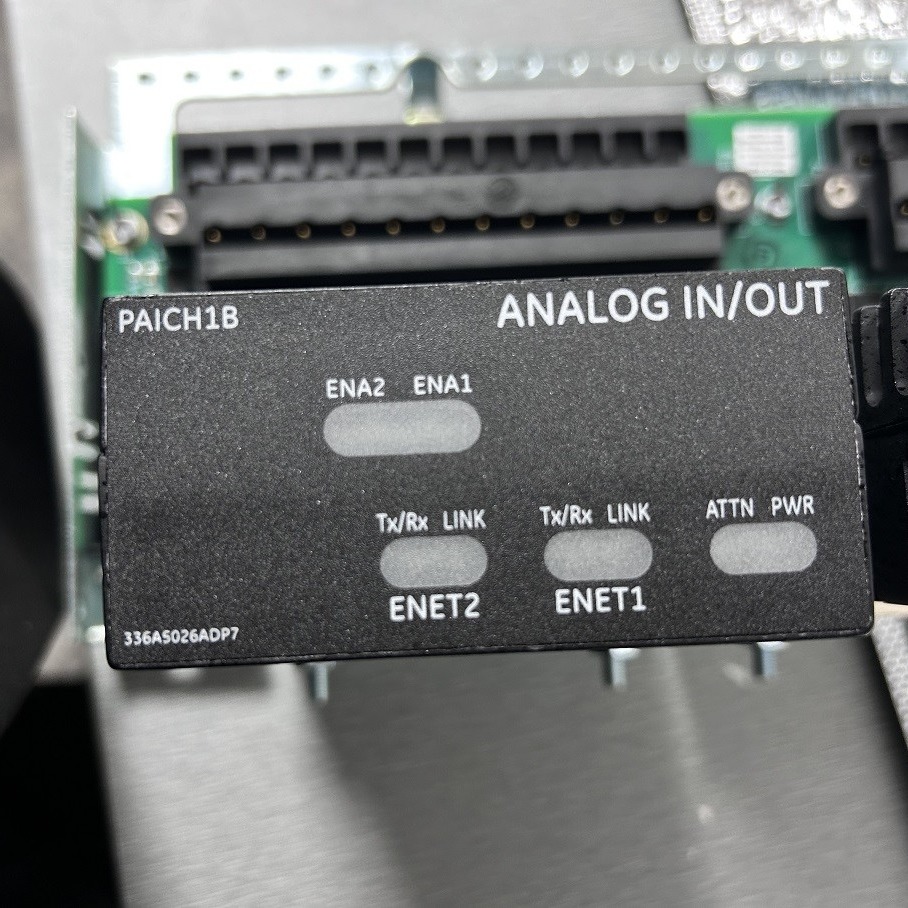

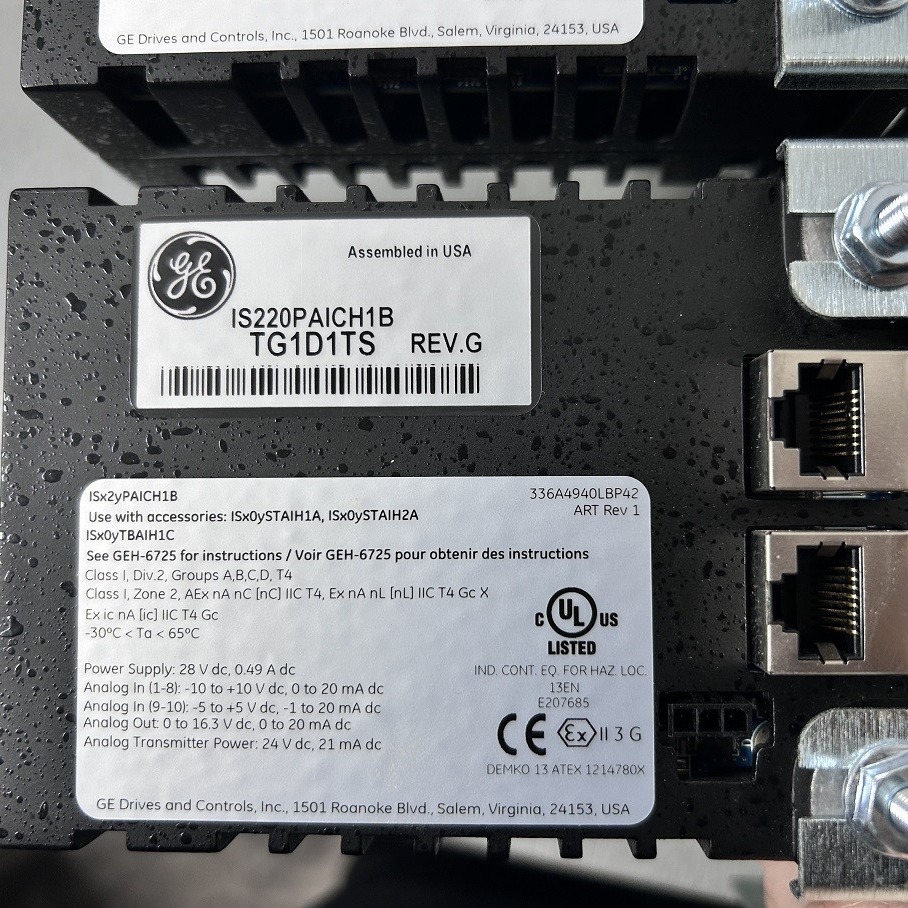

IS220PAICH1B GE Analog Input / Output Module ความสูง 200 มม

IS220PAICH1B โมดูลเข้า/ออกแบบแอนาล็อกของ GE

รายละเอียดสินค้า:

IS220PAICH1B เป็นแพ็ค I/O อานาล็อกของ GE จากซีรีย์ Mark VIe แพ็ค PAIC ใช้เป็นอินเตอร์เฟซไฟฟ้าระหว่าง 1 หรือ 2 เครือข่าย I/O Ethernet และบอร์ดเทอร์มินัลการเข้าแบบอานาล็อกแพคชั่นนี้รวมไปถึงบอร์ดโปรเซสเซอร์ที่ใช้กันโดยทั้งหมดของ Mark VIe แพคชั่น I/O ที่กระจายและบอร์ดการรับข้อมูลที่อุทิศไว้สําหรับฟังก์ชันการเข้าแบบแอนาล็อกแพ็คสามารถจัดการได้ถึงสิบปริมาณการเข้าแบบแอนาล็อก ซึ่งแปดตัวแรกสามารถตั้งค่าเป็นปริมาณการเข้า 5 V หรือ 10 V หรือปริมาณการเข้าวงจรกระแส 0-20 mAการเข้าสองครั้งสุดท้ายสามารถตั้งค่า 1 mA หรือ 0-20 mA การเข้าปัจจุบัน.ตัวต่อต้านปลายภาระสําหรับการเข้าวงจรกระแสปัจจุบันตั้งอยู่บนบอร์ดปลายทาง และ PAIC รู้สึกความตึงเครียดผ่านตัวต่อต้านเหล่านี้. PAICH1 ยังมีสองตัวออกวงจรกระแส 0-20 mAPAICH2 รวมถึงฮาร์ดแวร์เพิ่มเติมเพื่อรองรับกระแส 0-200 mA ในการออกครั้งแรกแพ็คนี้ใช้พลังงานโดยการเข้าพลังงาน 3 ปินและ 2 เครื่องเชื่อม RJ45 Ethernet การออกคือผ่านเครื่องเชื่อม DC-37 ปินที่เชื่อมต่อโดยตรงกับเครื่องเชื่อมพานปลายที่เกี่ยวข้องไฟแสดงแสง LED ให้การวินิจฉัยทางสายตา.
