ชุดควบคุมแผงด้านหลัง GE IS200CABPG1BAA

GE  IS200CABPG1BAA ชุดประกอบควบคุม Backplane

รายละเอียดสินค้า:

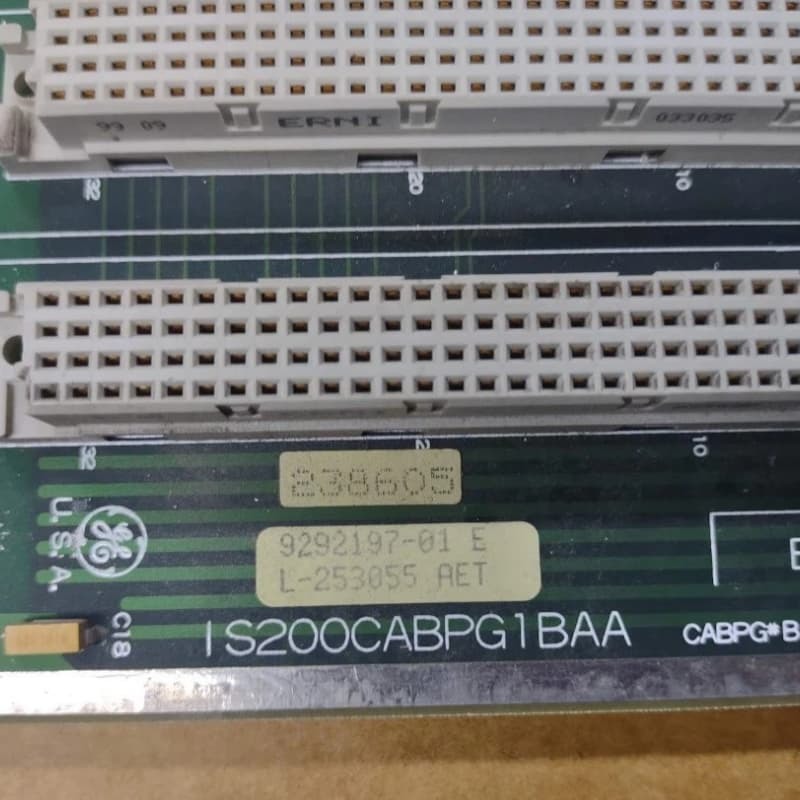

IS200CABPG1BAA พัฒนาโดย General Electric เป็น Control Assembly Backplane (CABP) ที่สำคัญภายใน Innovation Series ซึ่งเป็นชุดย่อยของ Mark VI Turbine Control System

ระบบนี้แสดงถึงความก้าวหน้าที่สำคัญเหนือกว่า Mark V series ขยายการใช้งานจากกังหันก๊าซและไอน้ำไปจนถึงกังหันลม จึงครอบคลุม  สภาพแวดล้อมด้านพลังงาน ในฐานะหนึ่งในผลิตภัณฑ์ GE Mark series รุ่นสุดท้ายที่ใช้เทคโนโลยีระบบควบคุม Speedtronic ที่จดสิทธิบัตร Mark VI series ยังคงเป็นโซลูชันที่เป็นที่ต้องการในตลาด

IS200CABPG1BAA ผสมผสานความยืดหยุ่นแบบโมดูลาร์ การออกแบบที่เน้นความปลอดภัย และความแม่นยำทางเทคนิค เพื่อมอบรากฐานที่เชื่อถือได้สำหรับการควบคุมกังหันขั้นสูง ซึ่งแสดงถึงความมุ่งมั่นของ GE ในด้านนวัตกรรมและประสิทธิภาพในระบบอัตโนมัติทางอุตสาหกรรม

คุณสมบัติ:

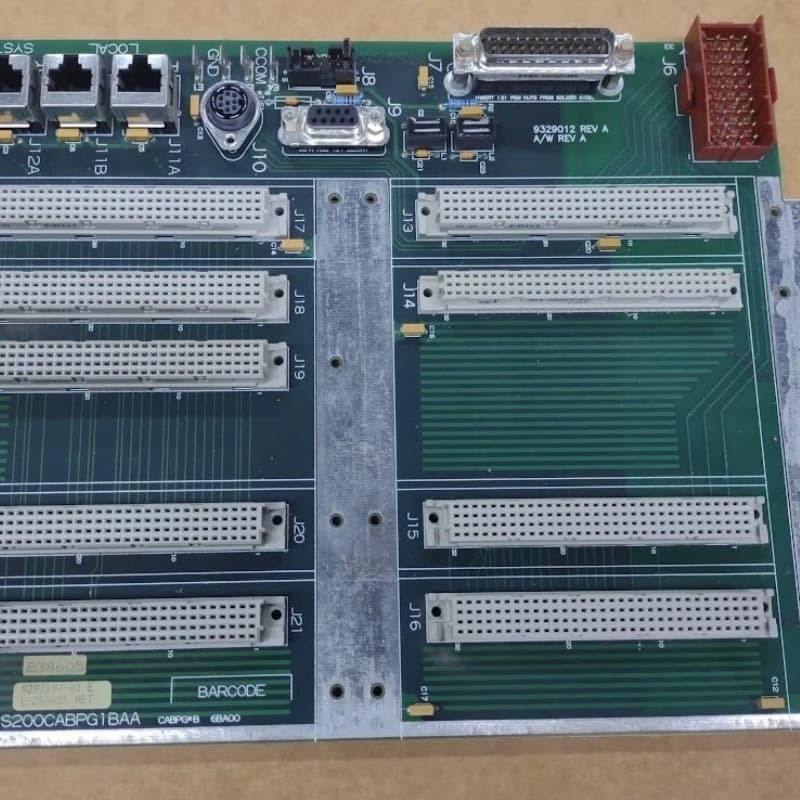

1. การออกแบบแบบโมดูลาร์: แบ็คเพลนมีช่องเสียบห้าช่องสำหรับเสียบบอร์ด PCB ต่างๆ (เช่น BAIA, DSPX, ACL_, BIC_, BPI_/FOSA) ทำให้สามารถโต้ตอบได้อย่างราบรื่นและเชื่อมต่อสัญญาณภายนอก ช่องเสียบแต่ละช่องถูกกำหนดให้กับบอร์ดประเภทใดประเภทหนึ่งโดยเฉพาะ เพื่อให้มั่นใจถึงการรวมระบบที่เป็นระเบียบ

2. กลไกความปลอดภัย: ขั้วต่อแบบมีปุ่ม: ป้องกันการจัดตำแหน่งที่ไม่ถูกต้องหรือการใส่บอร์ดที่ไม่ถูกต้อง ป้องกันความเสียหาย

3. การแยกเชิงพื้นที่: ขั้วต่อและเค้าโครงเชิงพื้นที่ที่แตกต่างกันทางกายภาพช่วยขจัดความเสี่ยงของการเชื่อมต่อข้ามโดยไม่ได้ตั้งใจ

4. การแยกแรงดันไฟฟ้า: ใช้สายตัวนำหลายเส้นแยกกันสำหรับการใช้งานแรงดันไฟฟ้าต่ำ (50V) เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย

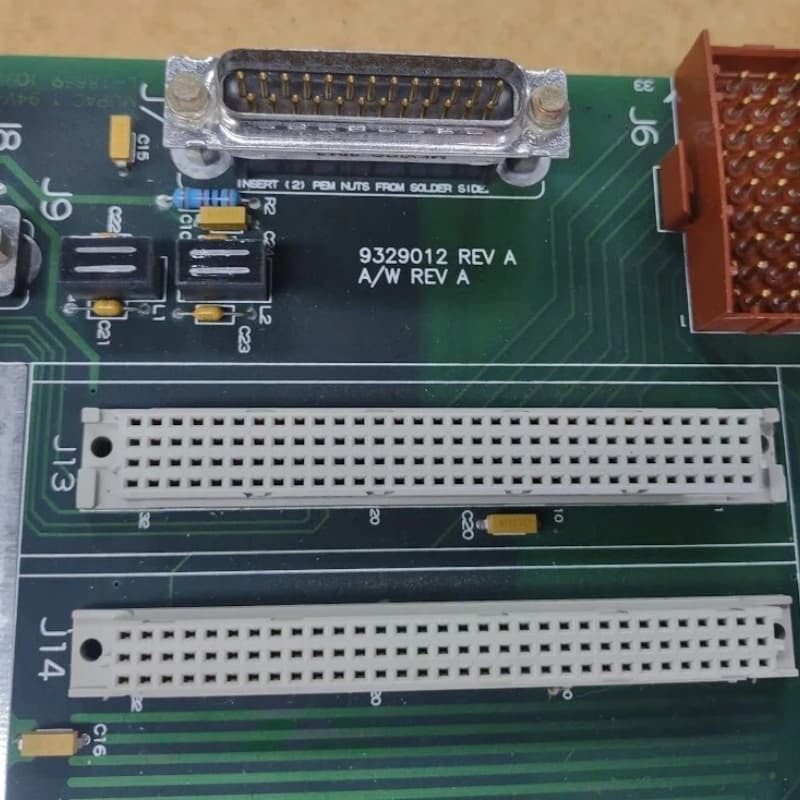

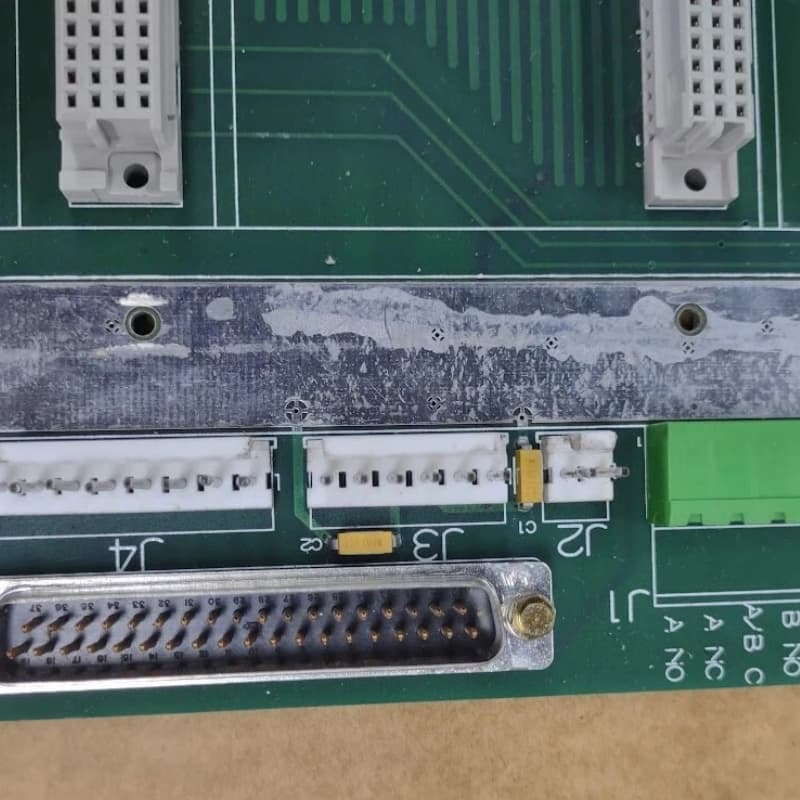

5. การกำหนดค่าจัมเปอร์: จัมเปอร์ 21 ตัว (J1-J12 สำหรับอินเทอร์เฟซภายนอก, J13-J21 สำหรับช่องเสียบบอร์ด) อนุญาตให้ปรับแต่งสำหรับการใช้งานเฉพาะ โดยมีการอ้างอิงการกำหนดค่าโดยละเอียดใน GEI-100268A

6. การวางตำแหน่งบอร์ดเทอร์มินอล: วางตำแหน่งอย่างมีกลยุทธ์ใกล้กับจุดเข้าสายเคเบิลสำหรับ I/O ของผู้ใช้ เพิ่มประสิทธิภาพการเข้าถึงและการจัดระเบียบระบบ

​
