บอร์ดอินเทอร์เฟซไดรเวอร์เกต GE Mark VI IS200DAMDG2AAA

รายละเอียดสินค้า:

The IS200DAMDG2AAA เป็นบอร์ดอินเทอร์เฟซไดรฟ์เกตจาก General Electric (GE) ซึ่งเป็นของซีรีส์ Mark VI Turbine Control System ซึ่งส่วนใหญ่ใช้สำหรับระบบการจัดการและการควบคุมของชุดประกอบไดรฟ์อัตโนมัติที่เข้ากันได้กับ GE สำหรับกังหันก๊าซ ไอน้ำ และลม พร้อมกับการเพิ่มสถานการณ์กังหันลมใหม่เมื่อเทียบกับซีรีส์ Mark V รุ่นก่อนหน้า

เป็นหนึ่งในหกรูปแบบของบอร์ดไดรฟ์ DAM series และทำหน้าที่เป็นบอร์ดอินเทอร์เฟซระหว่างเฟรมควบคุมและอุปกรณ์สลับพลังงาน (IGBTs) ในระบบไดรฟ์แรงดันต่ำ โดยไม่มีอินพุตหรือการขยายสัญญาณ

คุณสมบัติ:

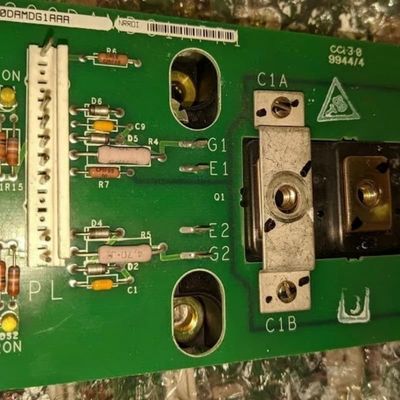

ฟังก์ชันหลัก: ทำหน้าที่เป็นอินเทอร์เฟซระหว่างเฟรมควบคุมและ IGBT เชื่อมต่อบอร์ดอินเทอร์เฟซลักษณะสะพาน เกต ขั้วต่ออีมิตเตอร์และตัวสะสมของ IGBT เพื่อรับรู้การส่งสัญญาณและการควบคุม โดยไม่มีการขยายสัญญาณ

พลังงานและข้อมูลจำเพาะ: พิกัดพลังงานสอดคล้องกับเฟรม 92 หรือเฟรม 125 ไดรเวอร์แต่ละตัวสามารถกำหนดค่าได้ 3 หน่วย แต่ละหน่วยมีโมดูล IGBT คู่ 1 โมดูล (เช่น Powerrex CM200DY-28H) ควบคุมหนึ่งขาเฟส

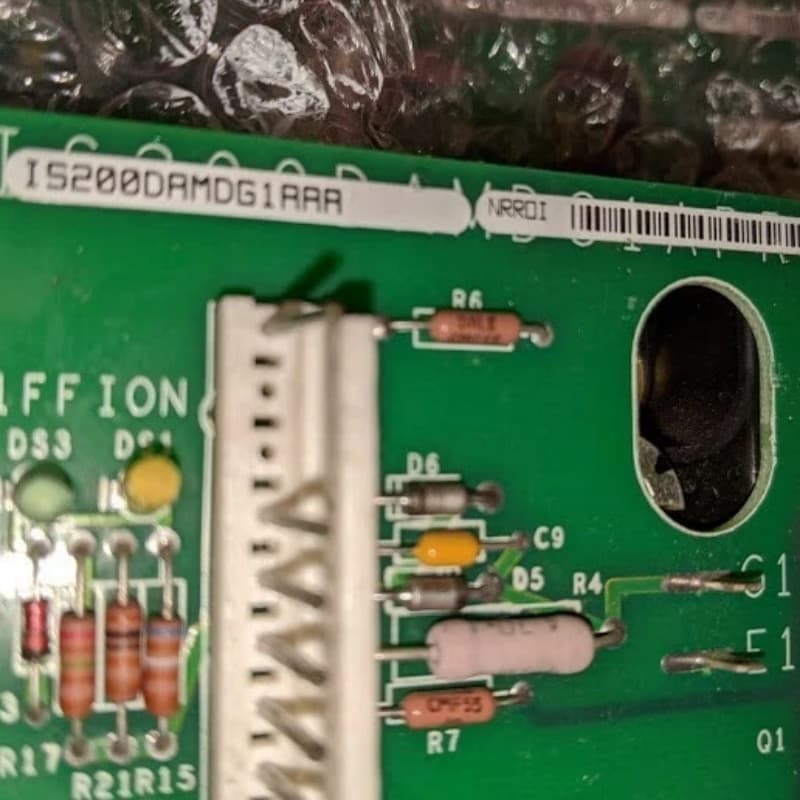

การบ่งชี้สถานะ: ติดตั้งไฟ LED 4 ดวง โดยมีสีเหลือง 1ON (DS1) และ 2ON (DS3) แสดงว่า IGBT ด้านบนและด้านล่างเปิดอยู่ และสีเขียว 1FF (DS2) และ 2FF (DS4) แสดงว่าปิดอยู่ เพื่อให้ข้อเสนอแนะที่ใช้งานง่ายเกี่ยวกับสถานะการทำงาน

การกำหนดค่าการเชื่อมต่อ: มีพินเชื่อมต่อ IGBT 12 พิน (เช่น C1, G1IN, COM1, C2 เป็นต้น) โดยไม่มีฟิวส์ จุดทดสอบ หรือชิ้นส่วนที่กำหนดค่าได้ เพื่อการออกแบบที่เรียบง่าย

หมายเลขรุ่นและการออกแบบ: รหัสการกำหนดหมายเลขรุ่นประกอบด้วยตัวย่อฟังก์ชัน DAMD, Mark VI Series Group 2, การเคลือบ PCB แบบปกติ, การผลิตในท้องถิ่น และอื่นๆ รูปแบบ “C” ช่วยให้สามารถรวมและติดตั้งบนบอร์ดขนาดใหญ่ได้ง่าย

พารามิเตอร์ทางเทคนิค:
