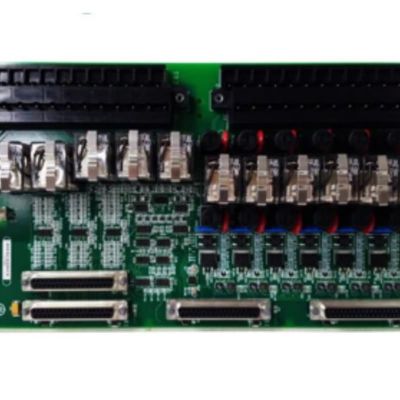

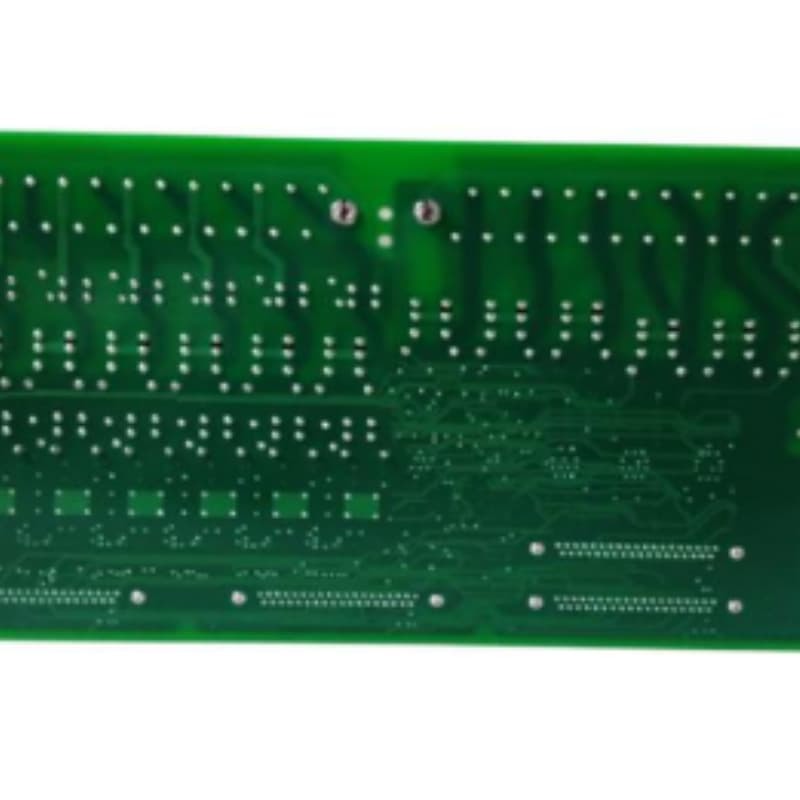

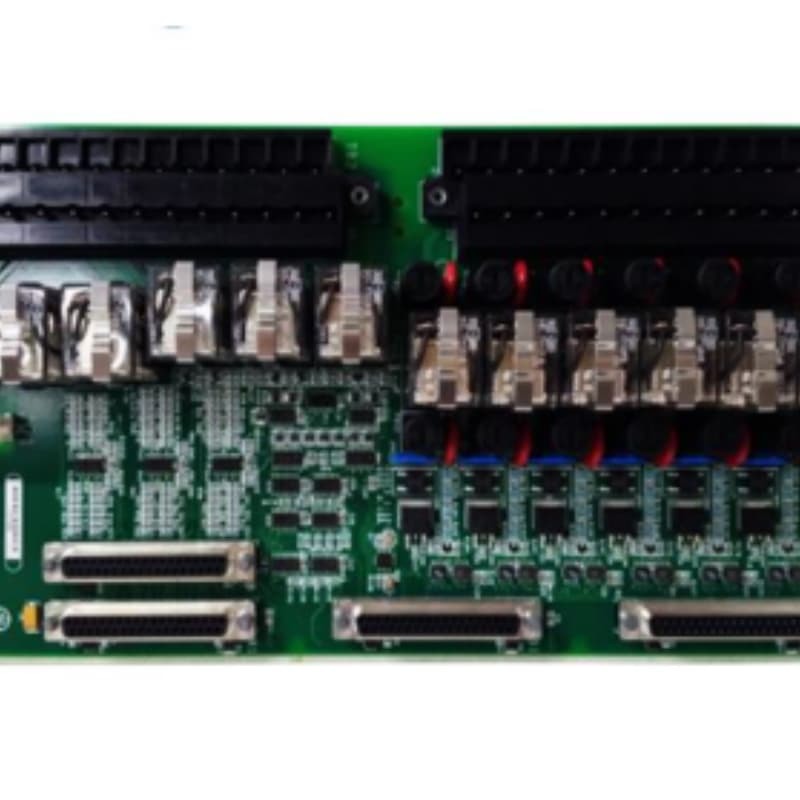

GE Mark VI IS200DAMEG1ABA เครื่องขยายประตู / บอร์ดอินเตอร์เฟส

คําอธิบายสินค้า:

IS200DAMEG1ABAเป็นการขยายประตู / บอร์ดอินเตอร์เฟซที่พัฒนาโดย General Electric (GE) ซึ่งเป็นส่วนหนึ่งของระบบควบคุมการส่งของ GE และใช้เป็นหลักใน racks การควบคุม Innovation Seriesมันใช้สําหรับเชื่อมต่ออุปกรณ์สลับพลังงาน (e.eg, IGBTs) ในเครือข่ายขับเคลื่อนความดันต่ําไปยังรากควบคุม และเป็นองค์ประกอบการเชื่อมต่อหลักระหว่างทั้งสาม

ฟังก์ชันหลักของมันคือการให้การเชื่อมต่ออินเตอร์เฟซที่ไม่กระตุ้น ไม่ใช้พลังงานเข้า ระหว่างเทอร์มิเนลคอลเลคเตอร์, เอเมเตอร์, ประตู IGBT,และบอร์ดอินเตอร์เฟียสลักษณะสะพาน (BPIA board) ของกรอบควบคุม.

บอร์ดนี้เป็นหนึ่งใน Gate Drive Amplifier/Interface Boards ของซีรีส์ GE Mark VI หนึ่งใน 6 รุ่น ที่ปรับปรุงให้กับระดับพลังงานการขับเคลื่อน 65 เฟรม เหมาะสําหรับระบบขับเคลื่อนขาระยะและสามารถรองรับสามระยะ (A, B, C) ในแผ่นเดียวที่มีโมดูล IGBT ที่เหมือนกันสําหรับทั้งสามเฟส

ลักษณะ:

1.ฟังก์ชันอินเตอร์เฟซ:เพียงสําหรับการเชื่อมต่ออินเตอร์เฟซ ไม่มีการขยายสัญญาณและไม่มีการเข้าพลังงาน การเชื่อมต่อการเข้าและการออกกับบอร์ด BPIA ได้เกิดขึ้นผ่านสามตัวเชื่อม: CPL (ระยะ C, มีเครื่องหมายเป็น U),BPL (B-phase), มีเครื่องหมายว่า V), APL (A-phase, มีเครื่องหมายว่า W)

2.โครงสร้างและความสัมพันธ์: ประกอบด้วย 6 เครื่องเชื่อม ซึ่งแต่ละตัวมีฟังก์ชัน pin ที่แตกต่างกัน เช่น pin 5 เป็นปลายส่วนกลาง ซึ่งตรงกับตัวปล่อยของแต่ละเฟสในแบบ IGBT มือสะพานบนพวกเขาถูกผสมผสานกับโมดูล IGBT และต้องเปลี่ยนในเวลาเดียวกัน; ระบบควบคุมต้องปิดก่อนการใช้งาน เพื่อป้องกันการกระแทกไฟฟ้า

3.ลักษณะของการปรับปรุง:การปรับปรุงการขับเคลื่อนขาในระยะ; บอร์ดเดียวสามารถครอบคลุมสามระยะ, ซึ่งแบ่งปันโหลด IGBT ที่เหมือนกัน (แม้ว่าอาจมี IGBT หลายชิ้นต่อขาในระยะ,จําเป็นต้องมีเพียงโมดูลเดียวสําหรับบอร์ดนี้).แรงขับเคลื่อนระดับ 65 fps และเป็นหนึ่งในหกตัวแปร

4.ความปลอดภัยและการเปลี่ยน:การเปลี่ยนต้องการการจัดการทั้งบอร์ด IGBT และ DAME (เพราะการเชื่อมต่อที่ผสมผสาน) และต้องทําโดยไม่ต้องใช้พลังงานDow Corning 340) และการเข้มข้น bolts ไปยังทอร์คและลําดับที่กําหนดไว้เพื่อให้แน่ใจว่าการเชื่อมต่อที่น่าเชื่อถือ.

ปริมาตรเทคนิค:
