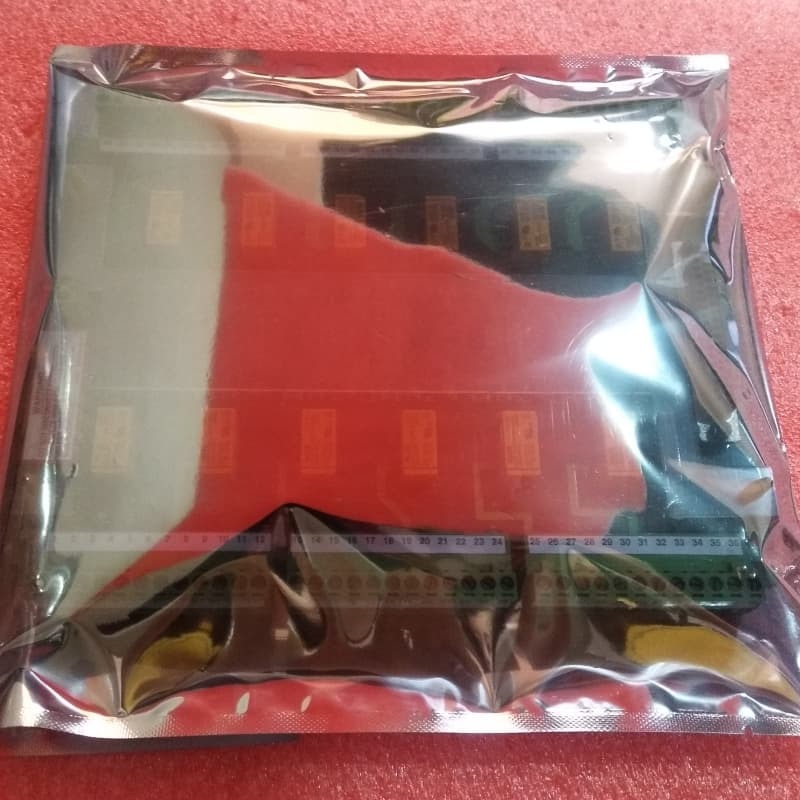

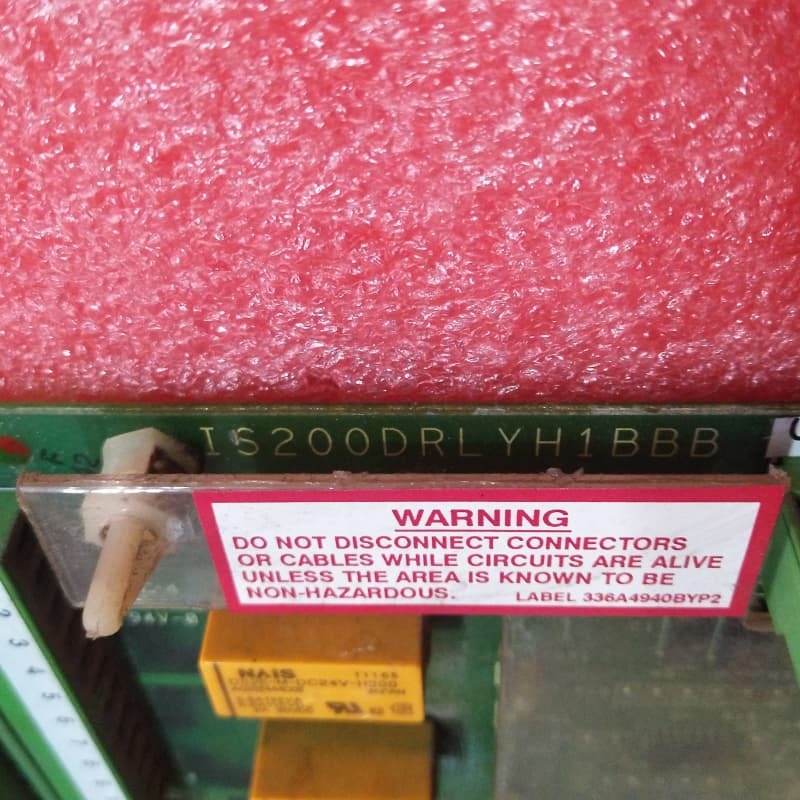

GE IS200DRLYH1B มาร์ค VI RELAY OUTPUT ทอร์มิเนลบอร์ด

รายละเอียดสินค้า:

GE IS200DRLYH1B เป็นบอร์ดเทอร์มินัลเอาต์พุตแบบรีเลย์ ซึ่งเป็นส่วนหนึ่งของซีรีส์ Mark VI ช่วยอำนวยความสะดวกในการเชื่อมต่อเอาต์พุตแบบใช้รีเลย์ในระบบควบคุมอุตสาหกรรม ซึ่งน่าจะเชื่อมต่อกับตัวควบคุมเพื่อส่งสัญญาณที่สลับไปยังอุปกรณ์ภายนอก

ในฐานะบอร์ดเทอร์มินัล น่าจะประกอบด้วยขั้วต่อรีเลย์สำหรับการเดินสายที่ปลอดภัย ทำให้สามารถควบคุมอุปกรณ์ต่อพ่วงต่างๆ ได้ ออกแบบมาเพื่อความน่าเชื่อถือ โดยจะรวมเข้ากับสถาปัตยกรรมควบคุมของ GE ซึ่งรองรับฟังก์ชันการทำงานของเอาต์พุตของระบบ

บทบาทของมันมีความสำคัญในการแปลสัญญาณควบคุมเป็นเอาต์พุตที่ดำเนินการได้ผ่านรีเลย์ เพื่อให้มั่นใจถึงการทำงานที่มีประสิทธิภาพในการตั้งค่าอุตสาหกรรมที่ใช้ระบบ Mark VI

คุณสมบัติ:

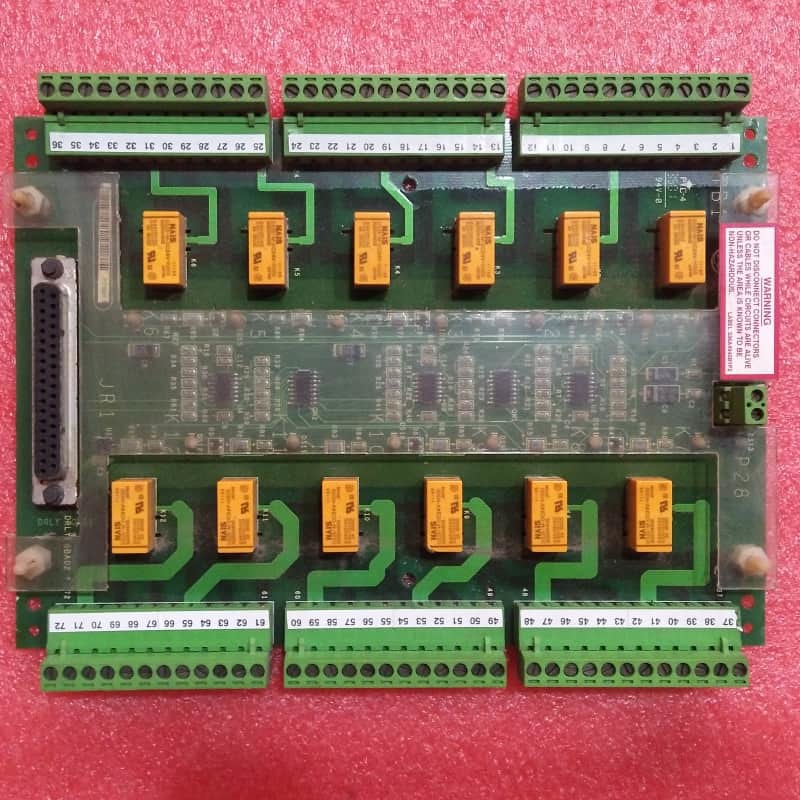

IS200DRLYH1B ซึ่งเป็นบอร์ดเทอร์มินัลเอาต์พุตแบบรีเลย์ของ GE Mark VI Series สำหรับระบบกังหันก๊าซ Speedtronic เป็นบอร์ดแบบซิมเพล็กซ์ ติดตั้งบนผนัง (ไม่ใช่ราง DIN) พร้อมรีเลย์หน้าสัมผัสแห้งแบบฟอร์ม C 12 ตัว เชื่อมต่อกับบอร์ด VCCC/VCRC/VTUR ผ่านสายเคเบิลเส้นเดียว โดยใช้ขั้วต่อ 37 พินแบบเดียวกับบอร์ด TRLY ที่ใหญ่กว่า สามารถจับคู่สองหน่วยเพื่อเอาต์พุต 24 ตัว

ในฐานะรุ่น H1B เหมาะสำหรับสถานที่อันตราย UL Class I, Division 2 (พลังงานต่ำกว่า H1A) ไม่มีกำลังไฟโซลินอยด์ การปราบปรามบนบอร์ด และการตรวจสอบรีเลย์ รีเลย์ได้รับไฟ 28V DC จากบอร์ด I/O (ไฟแสดงสถานะ LED สีเขียว) โดยมีไฟ LED สีเหลืองแสดงแรงดันไฟฟ้าของคอยล์ โดยค่าเริ่มต้นจะถูกลดพลังงานเมื่อถูกตัดการเชื่อมต่อ

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

อุปกรณ์ควบคุมกังหัน GE เหมาะสำหรับแอปพลิเคชันและสถานการณ์ต่างๆ ที่หลากหลาย โดยทั่วไปจะใช้ในโรงไฟฟ้า โรงกลั่นน้ำมัน และโรงงานแปรรูปสารเคมี อุปกรณ์นี้มีบทบาทสำคัญในการรับรองการทำงานและการทำงานของกังหันอย่างราบรื่น ทำให้เป็นส่วนประกอบสำคัญสำหรับสถานประกอบการทางอุตสาหกรรมใดๆ
