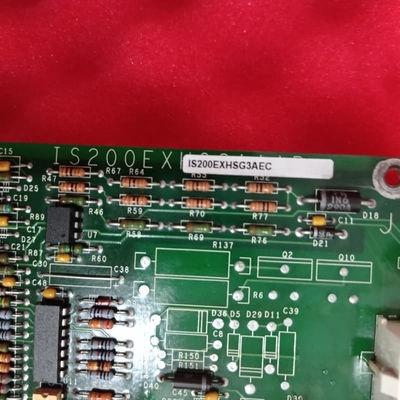

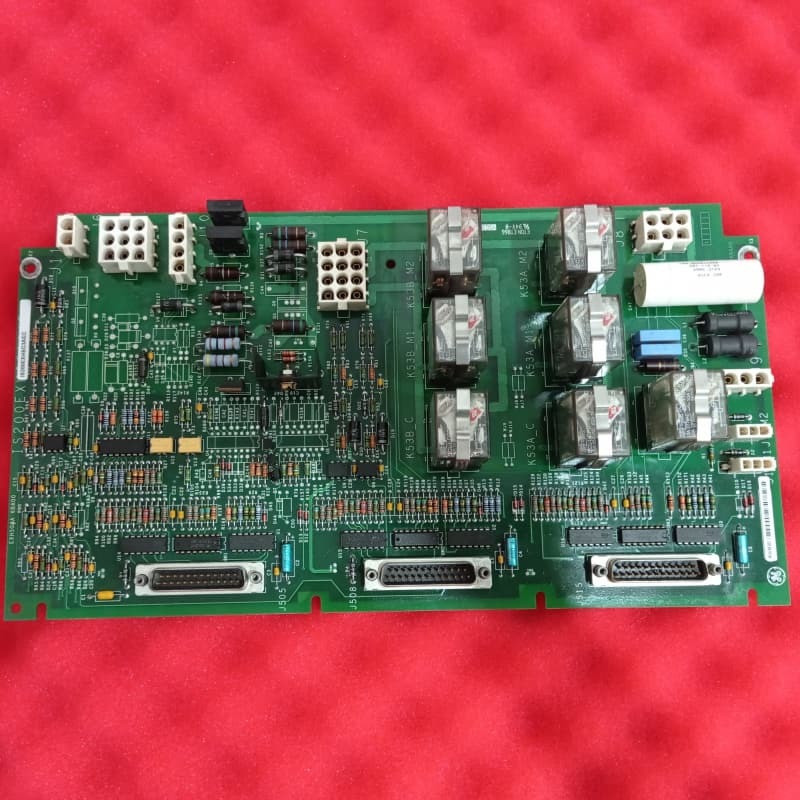

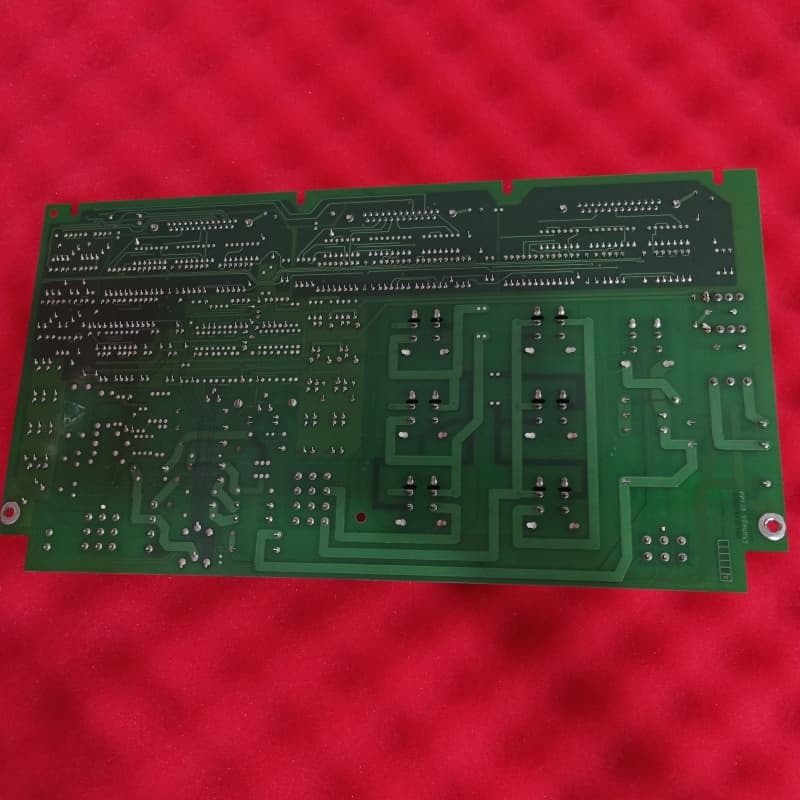

GE IS200EXHSG3AEC บอร์ดขับรีเลย์ HS Exciter 330mm ความลึกสุทธิ

GE IS200EXHSG3AEC Exciter HS Relay Driver Board

รายละเอียดสินค้า:

บอร์ด IS200EXHSG3AEC เป็นแผงวงจรพิมพ์ (PCB) จาก GE Industrial Systems ซึ่งเป็นส่วนหนึ่งของชุดควบคุมการกระตุ้น EX2100 — ระบบ TMR สำหรับเครื่องกำเนิดไฟฟ้ากังหัน ในฐานะบอร์ด Static Exciter High-Speed Terminal บอร์ดนี้ทำงานร่วมกับระบบควบคุมกังหัน Mark VI โดยใช้เทคโนโลยี Speedtronic ของ GE มีความสำคัญอย่างยิ่งต่อการควบคุมการกระตุ้น รองรับการลดการกระตุ้น, การแฟลชสนามแม่เหล็ก และการส่งสัญญาณ

ฟังก์ชันหลัก: ขับเคลื่อนคอนแทคเตอร์ DC และรีเลย์นำร่องสำหรับการลดการกระตุ้นและการแฟลชสนามแม่เหล็ก รวมถึงรีเลย์นำร่องสำหรับรีเลย์แฟลช 53A/53B และรีเลย์ลดการกระตุ้น KDEP

การจัดการสัญญาณ: ปรับสภาพสัญญาณสถานะการลดการกระตุ้นและสัญญาณสถานะ crowbar ส่งสัญญาณเหล่านี้ไปยังระบบ EMIO เพื่อการตรวจสอบ

ข้อมูลจำเพาะด้านพลังงาน:
กำลังไฟคอยล์รีเลย์: 125 V DC จาก J9
กำลังไฟหน้าสัมผัสรีเลย์: 24 V DC จากตู้กระตุ้น

ประสิทธิภาพของรีเลย์:
โหลดแบบต้านทาน: สูงสุด 2 A ที่ 28 V DC
โหลดแบบอุปนัย: 1 A ที่ 28 V DC เป็นเวลา 0.007 วินาที (L/R)
การปราบปราม: การปราบปรามภายนอกสำหรับคอยล์รีเลย์เพื่อลดทอนแรงดันไฟฟ้ากระชาก

ฮาร์ดแวร์: มีไดรเวอร์รีเลย์แบบโซลิดสเตต, ฮีทซิงก์, รีเลย์ 7 ตัว, ตัวเก็บประจุ, ตัวต้านทาน, ขั้วต่อ (3 d-shell, ปลั๊ก 8 ตัว) และรูเจาะ/รอยบากที่ติดตั้งง่าย ป้องกันด้วยสารเคลือบ PCB มาตรฐาน
