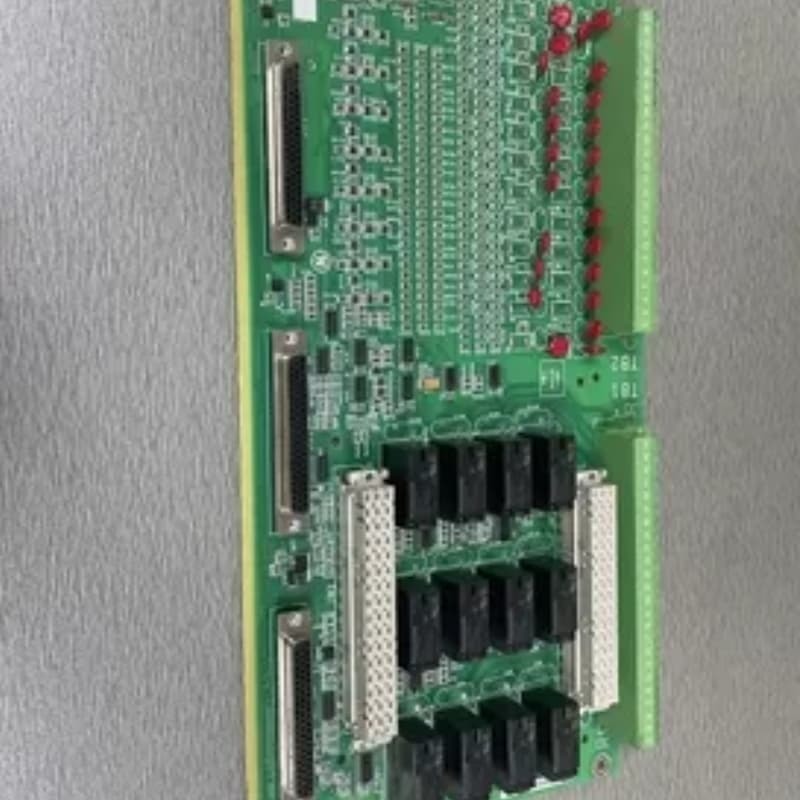

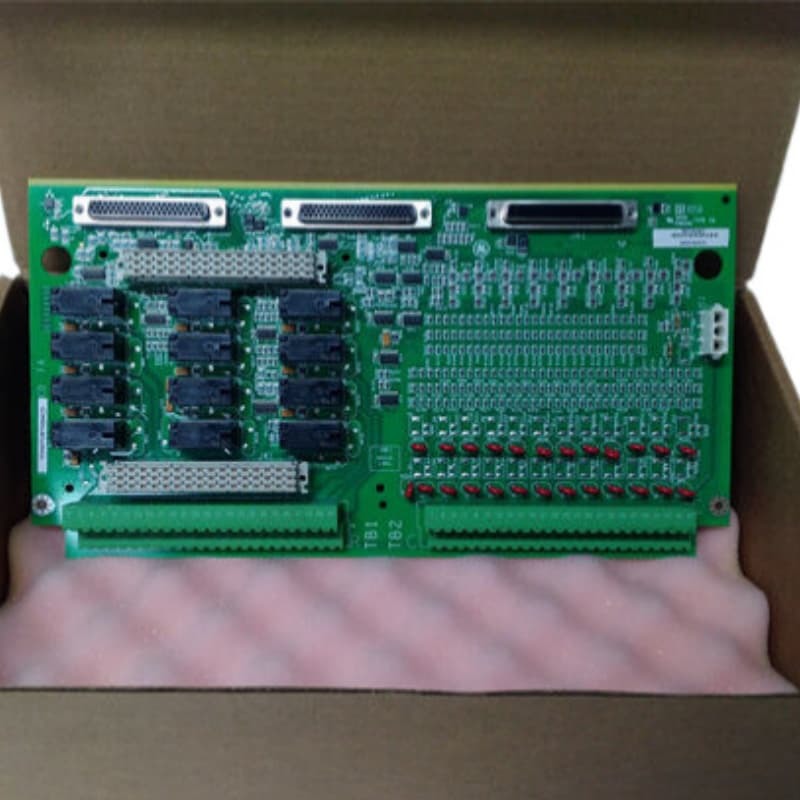

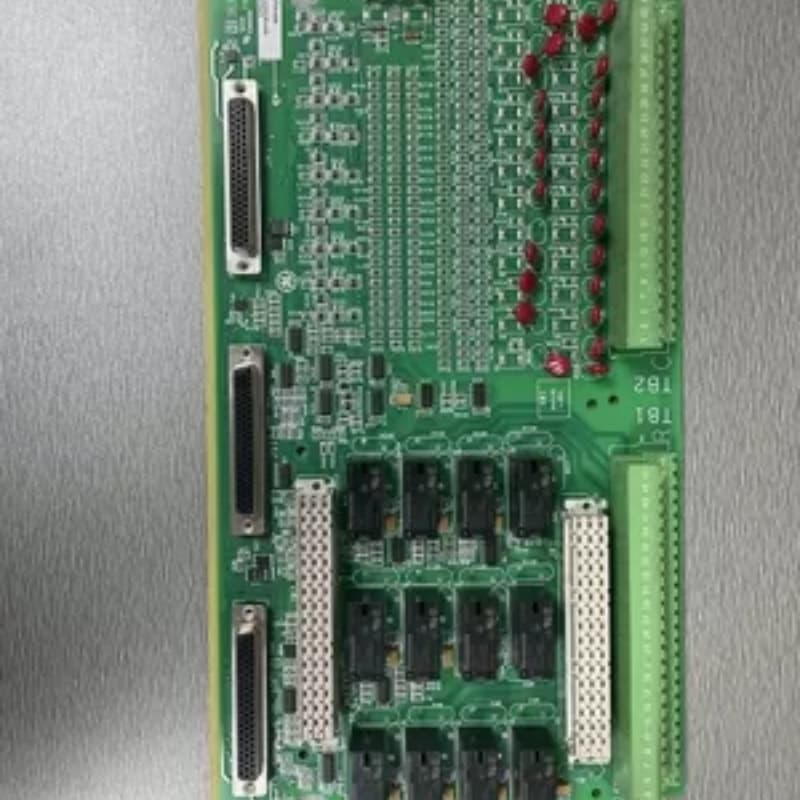

บอร์ดเทอร์มินอล I/O แบบแยกส่วน GE IS200TDBTH6A สำหรับการควบคุมกังหัน

GE IS200TDBTH6A เป็นแผงขั้วต่ออินพุต/เอาต์พุตแบบแยกในซีรีส์ Mark VI ซึ่งออกแบบมาสำหรับระบบควบคุมแบบกระจายพร้อมรองรับสถาปัตยกรรมแบบ Triple Modular Redundant (TMR) ส่วนประกอบอเนกประสงค์นี้สามารถติดตั้งบนพื้นผิวเรียบหรือราง DIN ได้ ซึ่งให้ประสิทธิภาพการทำงานในระดับอุตสาหกรรมที่แข็งแกร่ง

• ความสามารถในการอินพุต/เอาต์พุต: อินพุตคอนแทคแบบแยกกลุ่ม 24 ช่องสัญญาณที่เข้ากันได้กับแรงดันไฟเปียก DC 24V, 48V หรือ 125V พร้อมเอาต์พุตรีเลย์ Form-C 12 ช่องสัญญาณพร้อมส่วนขยายการ์ดเสริม
• การป้องกันขั้นสูง: วงจรอินพุตมีคุณสมบัติการลดสัญญาณรบกวนเพื่อป้องกันไฟกระชากและทนต่อสัญญาณรบกวนความถี่สูง
• ความเข้ากันได้กับ TMR: รองรับสถาปัตยกรรม Triple Modular Redundant เพื่อเพิ่มความน่าเชื่อถือของระบบ
• การติดตั้งที่ยืดหยุ่น: เข้ากันได้กับราง DIN หรือการติดตั้งตู้ โดยใช้สายไฟ 18 AWG
• การกำหนดค่าที่ง่ายขึ้น: ไม่ต้องใช้จัมเปอร์ฮาร์ดแวร์; จัมเปอร์การ์ดเสริมควบคุมสถานะสวิตช์รีเลย์

แผงขั้วต่อนี้เชื่อมต่อกับโมดูล I/O PDIO ในระบบ Mark VI ผ่านขั้วต่อ D-type รองรับการสื่อสารกับคอนโทรลเลอร์ผ่าน Ethernet การออกแบบมีชุดขั้วต่อแยกกันสำหรับการเชื่อมต่ออินพุตและเอาต์พุตรีเลย์ (รวม 48 ขั้วต่อ) พร้อมการต่อสายดินแยกกันสำหรับชั้นป้องกัน
