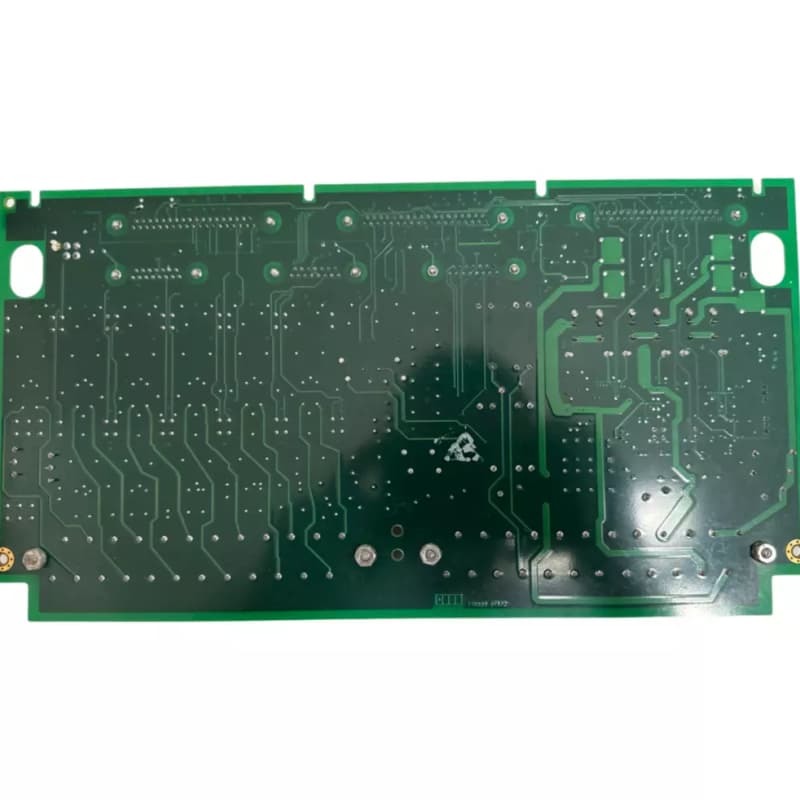

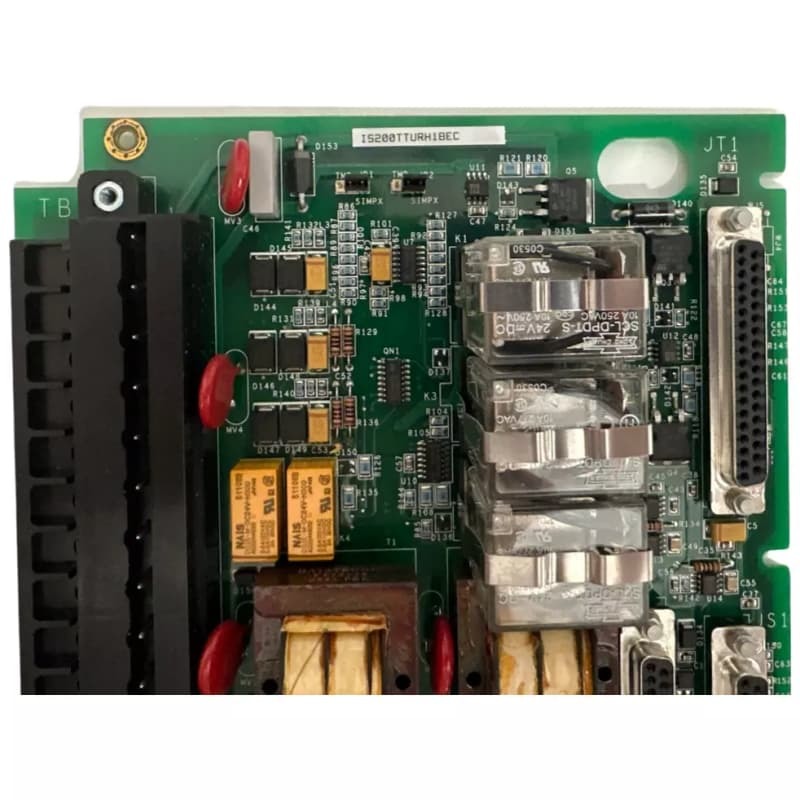

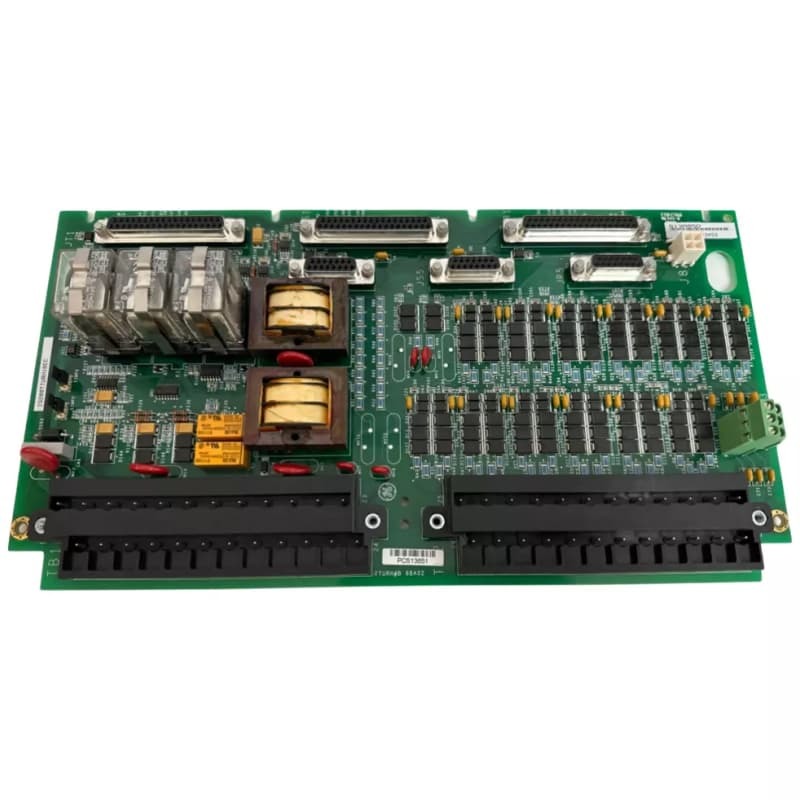

GE IS200TTURH1BCC บอร์ดปลายเทอร์ไบน์สําหรับมาร์ค VI

GE IS200TTURH1BCC เป็นบอร์ดอินพุตป้องกันหลักใน Mark VI ที่สำคัญสำหรับการควบคุมกังหันก๊าซ ไอน้ำ และลม ในฐานะบอร์ดเทอร์มินัลเทอร์ไบน์ มันเชื่อมต่อกับโปรเซสเซอร์ I/O ของเทอร์ไบน์ จัดการอินพุต/เอาต์พุตหลัก มีอุปกรณ์อัตราพัลส์แบบพาสซีฟ 12 ตัว สัญญาณแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้า/บัสจากหม้อแปลงไฟฟ้าศักย์ไฟฟ้า เอาต์พุต DC 125V สำหรับคอยล์เบรกเกอร์หลัก และอินพุตเซ็นเซอร์แรงดันไฟฟ้า/กระแสไฟฟ้าเพลา

มีรีเลย์ K25, K25P และ K25A—ทั้งหมดต้องปิดเพื่อจ่ายไฟ DC 125V ให้กับเบรกเกอร์หลัก ขั้วต่อประกอบด้วย JR5 (สัญญาณความเร็วไปยัง VTUR), JR1 และขั้วต่อเพิ่มเติมสำหรับระบบ TMR การติดตั้งเกี่ยวข้องกับการเดินสายไปยังบล็อกเทอร์มินัล TB1/TB2 และใช้จัมเปอร์ JP1/JP2 เพื่อสลับระหว่างการกำหนดค่า Simplex และ TMR TB3 รองรับการเชื่อมต่อ TTL เสริมไปยังตัวรับสัญญาณความเร็วแบบแอคทีฟ

คุณสมบัติ:
I/O อเนกประสงค์: จัดการการวัดความเร็ว การตรวจสอบแรงดันไฟฟ้า การควบคุมเบรกเกอร์ และการประมวลผลสัญญาณเพลา ซึ่งจำเป็นสำหรับการทำงานของเทอร์ไบน์

การสนับสนุนความซ้ำซ้อน: กำหนดค่าได้ผ่านจัมเปอร์สำหรับระบบ Simplex หรือ TMR โดย TMR ใช้ขั้วต่อหกตัวเพื่อความทนทานต่อความผิดพลาด

รีเลย์ที่สำคัญ: รีเลย์ K25, K25P, K25A เปิดใช้งานการทำงานของเบรกเกอร์หลัก ทำให้มั่นใจได้ถึงการกระจายพลังงานที่ปลอดภัย

การเชื่อมต่อที่ยืดหยุ่น: รวมถึงขั้วต่อ D-shell, บล็อกเทอร์มินัล และ TB3 สำหรับ TTL ปรับให้เข้ากับอินพุตเซ็นเซอร์/อุปกรณ์ที่หลากหลาย

ความเข้ากันได้กับ Mark VI: ผสานรวมกับระบบ Mark VI/VIe รองรับกังหันก๊าซ ไอน้ำ และลม—การอัปเกรดเหนือแอปพลิเคชันที่จำกัดของ Mark V
