แผงขั้วต่อการสั่นสะเทือน GE IS200TVIBH2BBB สำหรับการควบคุมกังหัน Mark VI

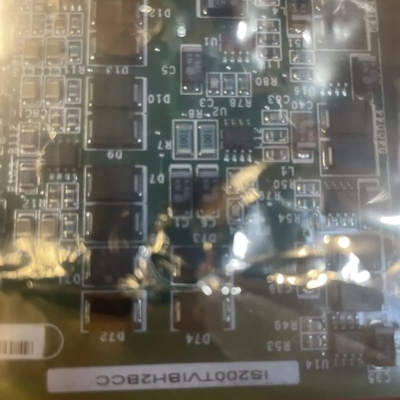

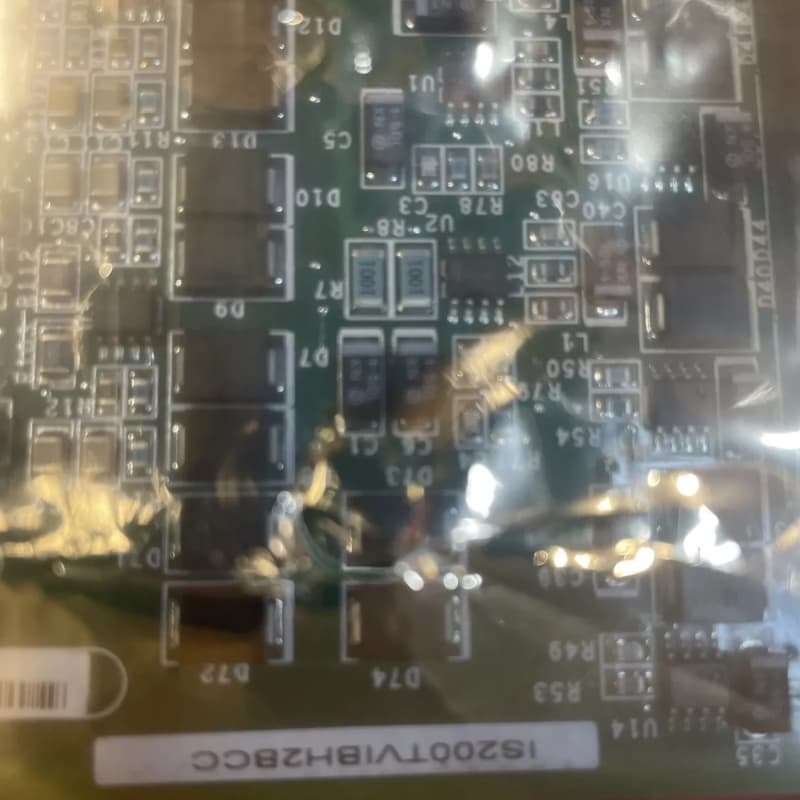

กรุงเทพมหานครIS200TVIBH2BBBเป็นบอร์ดปลายสั่นในระบบควบคุม Mark VI ที่สําคัญสําหรับการติดตามสั่นในเครื่องจักรอุตสาหกรรมมันเชื่อมต่อกับ 14 เครื่องตรวจสอบ Bently Nevada 2 เครื่องสามารถเชื่อมต่อกับบอร์ด VVIB เพื่อการประมวลผลต่อ และรองรับประเภทเครื่องตรวจสอบที่หลากหลาย: ความใกล้ชิด, ความเร็ว, ความเร่ง, การแผ่นดินไหวและระยะ

การทํางานกับบอร์ดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดสัดด้วยการขยายตัวผ่านวงจรการเลือกสูงของไดโอเดสในระบบ TMR) และประมวลสัญญาณผ่านการแปลงแบบอานาล็อกเป็นดิจิตัล, ส่งข้อมูลผ่าน VME bus ไปยังตัวควบคุม ตัวควบคุมผลิตสัญญาณเตือนสําหรับการสั่นสะเทือน, eccentricity, ตําแหน่งแกนและกลยุทธ์ trip เพื่อป้องกันความผิดพลาดประกอบด้วยเครื่องเชื่อม BNC สําหรับเครื่องมือบํารุงรักษาพกพา, ทําให้การตรวจสอบแบบคาดการณ์

ลักษณะ:
ความเหมาะสมของเครื่องตรวจ:รองรับ 14 Bently Nevada probes และบูรณาการกับ VVIB สําหรับการประมวลผลสัญญาณที่ทันสมัย

พลังงานที่เหลือ:-28V DC จาก VVIB, โดยระบบ TMR ใช้วงจรเลือกดีโอเดสสูงเพื่อพลังงานที่น่าเชื่อถือ; ระบบควบคุมให้ -23 ถึง -26V DC ด้วยการป้องกันการตัดสั้น

การประมวลผลสัญญาณ:สัญญาณสํารวจผ่านการแปลง A/D ผ่าน VVIB, ด้วยการเก็บตัวอย่างความเร็วสูงเพื่อการส่งข้อมูลในเวลาจริงไปยังตัวควบคุม

การบํารุงรักษาและความปลอดภัย:เครื่องเชื่อม BNC ทําให้สามารถรวบรวมข้อมูลได้แบบพกพาได้ ระเบิดที่กําเนิดโดยตัวควบคุม/ตริปโลจิกป้องกันการล้มเหลวของเครื่องจักร

การรวมระบบ:ไม่มีขัดแย้งกับ Mark VI เพิ่มประสิทธิภาพการดําเนินงานโดยการลดเวลาหยุดทํางานให้น้อยที่สุด
