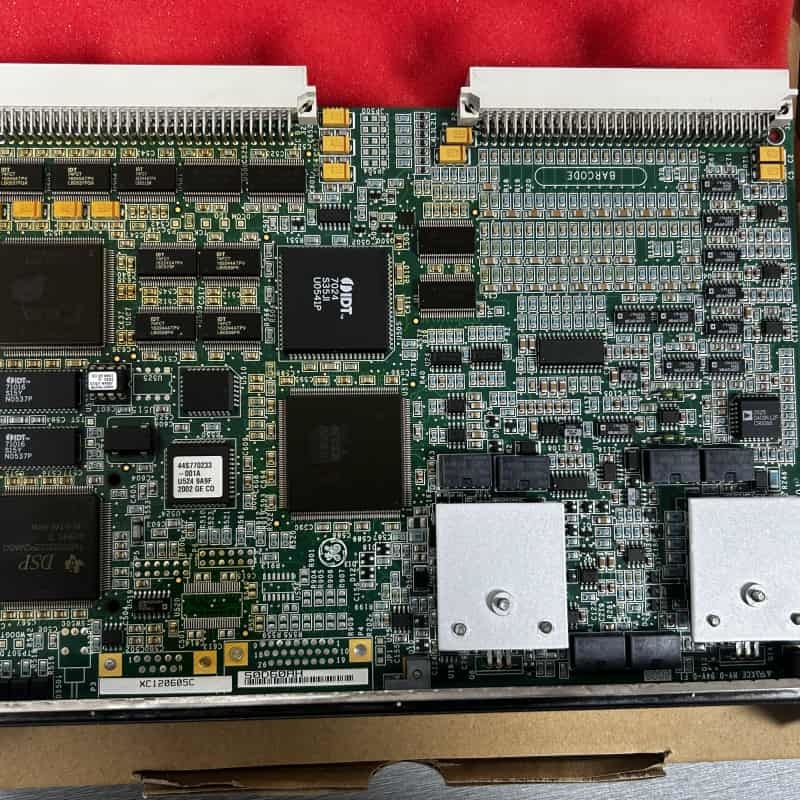

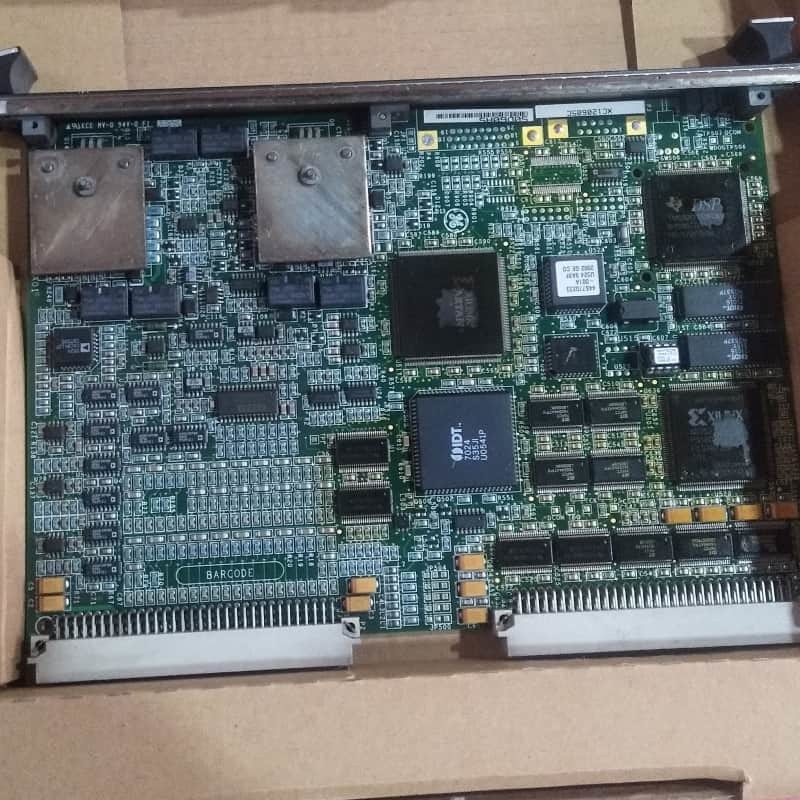

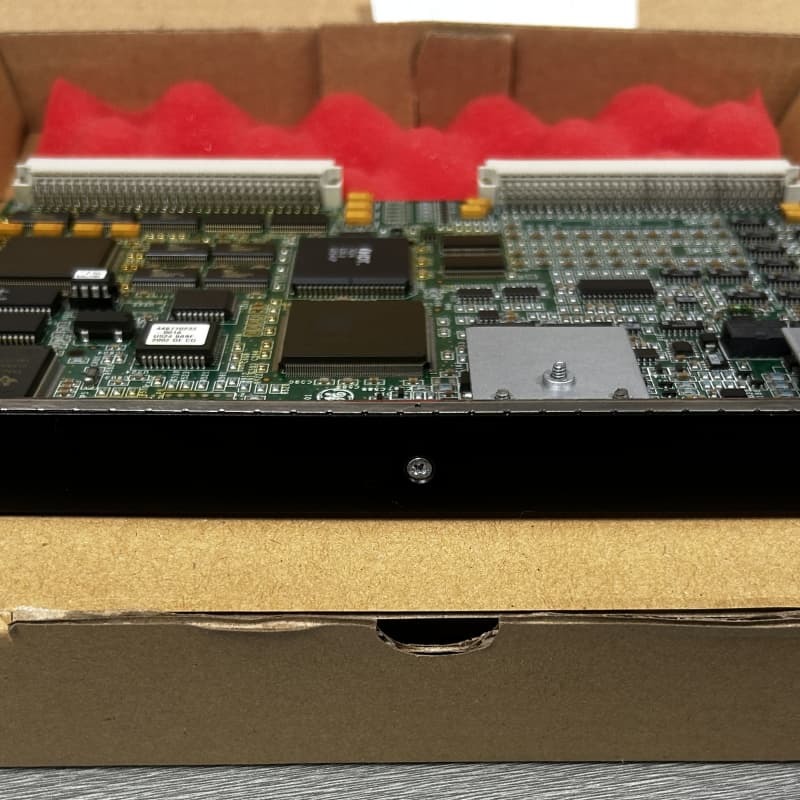

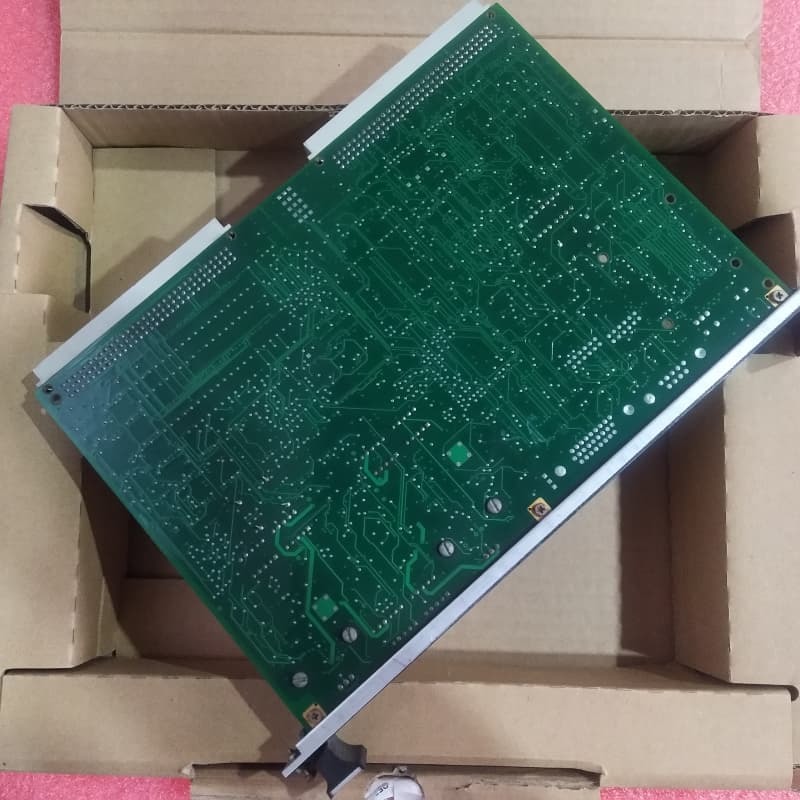

บอร์ดอินพุตอะนาล็อก VME GE IS200VAICH1D สำหรับกังหัน Mark VI

GE IS200VAICH1D เป็นบอร์ดเทอร์มินอลแยกกลุ่มอินพุตแบบสัมผัส ซึ่งเป็นส่วนหนึ่งของระบบ VAIC ในระบบควบคุมกังหัน Mark VI ของ GE โดยจัดการอินพุตอะนาล็อก 20 รายการและเอาต์พุตอะนาล็อก 4 รายการ แปลงสัญญาณอะนาล็อกเป็นดิจิทัลผ่านบอร์ดประมวลผล VAIC และส่งข้อมูลไปยังตัวควบคุมผ่านแบคเพลน VME รองรับทั้งการตั้งค่าแบบซิมเพล็กซ์และ TMR—การกำหนดค่า TMR จะกระจายสัญญาณไปยังแร็ค VME สามตัว (R, S, T) เพื่อความซ้ำซ้อน

เข้ากันได้กับ VAIC รุ่นก่อนหน้า ทำงานร่วมกับบอร์ดเทอร์มินอล TBAIH1B และ DTAI ทุกรุ่น ขับเคลื่อนเอาต์พุต 20 mA ผ่านสายไฟ #18 ยาว 1000 ฟุต โดยมีโหลดความต้านทาน 500Ω การติดตั้งเกี่ยวข้องกับการยึดบอร์ดในแร็ค VME ในขณะที่การทำงานอาศัยจัมเปอร์ในการกำหนดค่าประเภทอินพุตและช่วงเอาต์พุต

คุณสมบัติ:

ความจุ I/O: อินพุตอะนาล็อก 20 รายการและเอาต์พุต 4 รายการ โดยมีอินพุต/เอาต์พุต 10 รายการต่อบอร์ดเทอร์มินอล

การสนับสนุนความซ้ำซ้อน: เข้ากันได้กับระบบ TMR กระจายสัญญาณไปยังแร็ค VME สามตัวเพื่อความทนทานต่อความผิดพลาด รวมถึงการตั้งค่าแบบซิมเพล็กซ์

การประมวลผลสัญญาณ: ผสานรวมการปรับสภาพสัญญาณ การแปลง A/D/D/A และมัลติเพล็กเซอร์แบบอะนาล็อกสำหรับการแปลสัญญาณที่แม่นยำ

การวินิจฉัย: ไฟ LED ที่แผงด้านหน้าแสดงสถานะการทำงาน รวมถึงการตรวจสอบขีดจำกัดฮาร์ดแวร์/ระบบ การตรวจสอบความถูกต้องของสัญญาณ TMR และการตรวจสอบความเข้ากันได้กับชิป ID ของ TBAI

ความเข้ากันได้และความยืดหยุ่น: ทำงานร่วมกับบอร์ด VAIC รุ่นเก่า รองรับประเภทอินพุต/เอาต์พุตต่างๆ ผ่านจัมเปอร์ และเปิดใช้งานการตรวจจับการหยุดชะงักของคอมเพรสเซอร์สำหรับกังหันก๊าซ

ความทนทานต่ออุตสาหกรรม: ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรง พร้อมประสิทธิภาพที่เสถียรตลอดการใช้งานสายเคเบิลเป็นเวลานานและพารามิเตอร์ที่กำหนดค่าได้สำหรับสัญญาณเตือน
