GE IS200TRLYH1BGF บอร์ดปลายทางรีเล่ยสําหรับการควบคุมทัวบีน Mark VI

กรุงเทพมหานครIS200TRLYH1BGFเป็นบอร์ดออกเรเล่ในระบบควบคุมทัวบิน Mark VI ที่ควบคุมโดยบอร์ด VCCC, VCRC หรือ VGEN รองรับการตั้งค่าแบบซิมเพล็กซ์และ TMRมันเชื่อมต่อกับ VME rack ผ่านสายพับแบบพับ โดยใช้ JA1 สําหรับการตั้งค่าแบบเรียบง่ายและ JR1/JS1/JT1 สําหรับระบบ TMR. มีเรือน 12 พล็อกอินมักเนตรีเล่ย์, มันให้ออกแบบยืดหยุ่น: 6 ตัวแรกคือ jumper-การตั้งค่าสําหรับติดต่อ Form-C แห้งหรือควบคุม solenoid นอกรีเล่ 7?? 11 ให้การติดต่อ Form-C ที่โดดเดี่ยวที่ไม่มีพลังงานและรีเล่ 12 เป็นตัวเฉพาะสําหรับการใช้งาน เช่น เครื่องแปลงไฟ

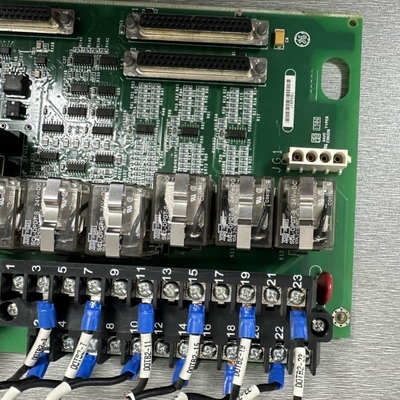

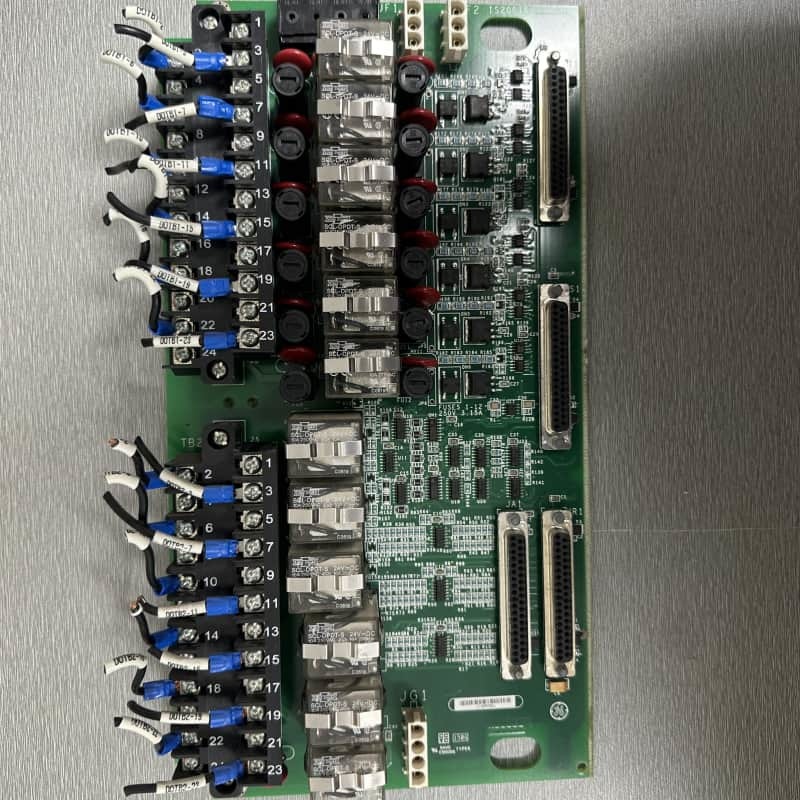

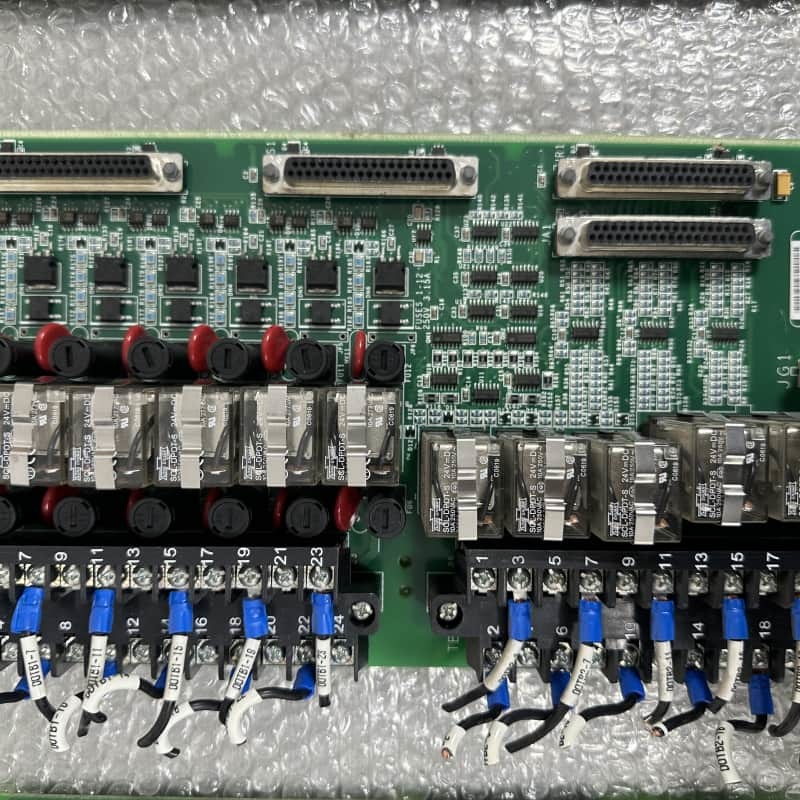

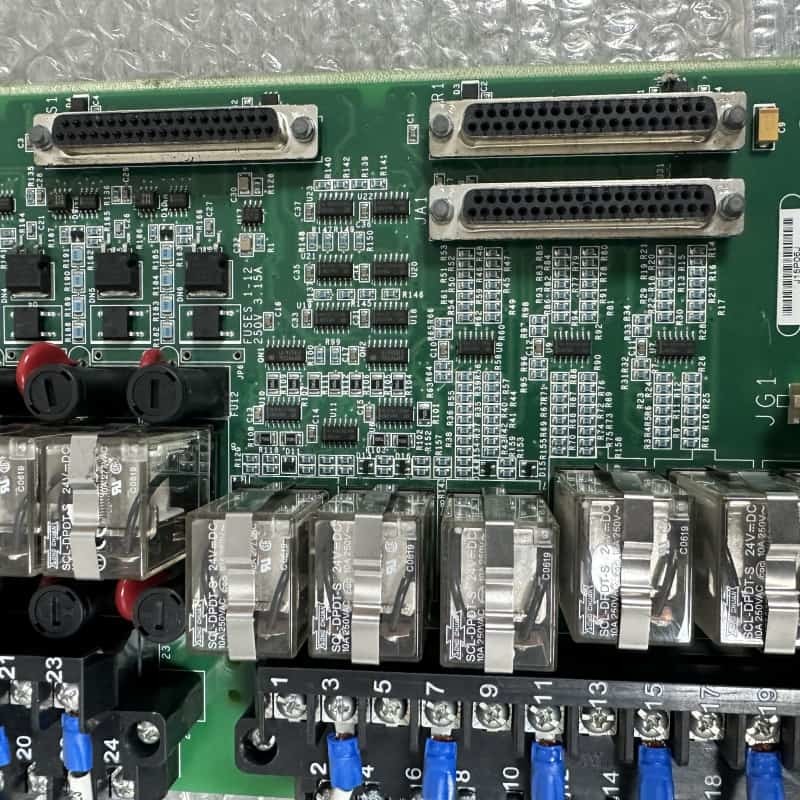

ในทางกายภาพ บอร์ดทรงสี่เหลี่ยมมีสองบล็อกปลายสีดํายาว รางตั้งที่มีฝาโปร่ง ทรานซิสเตอร์ MOV สีแดง คอนเดเซนเตอร์สีฟ้า และวงจรบูรณาการในฐานะส่วนหนึ่งของชุดมาร์ค VI, มันทําให้การทํางานที่น่าเชื่อถือได้ในการควบคุมอุตสาหกรรมทัวรบิน แม้จะหยุดการผลิต.

ลักษณะ:
ความยืดหยุ่นของตัวเรเล่12 รีเล่ที่มีผลิตที่สามารถตั้งค่าได้, 6 สําหรับสัมผัสแห้ง / โซเลโนอิด, 5 สัมผัสแห้งที่พิเศษ, 1 ที่เชี่ยวชาญสําหรับเครื่องแปลงจุดไฟ.

ความสามารถในการใช้งานได้หลากหลายรองรับ 125V DC, 115/230V AC, และ 24V DC แบบเลือก, พร้อมไฟฟิวส์ที่สามารถเลือกจากกระโดดและการดับบนเครื่องเพื่อความปลอดภัย

การสนับสนุนการลาออก:ติดต่อกับระบบ TMR ผ่านตัวเชื่อมหลายตัว เพื่อให้ความอดทนต่อความผิดพลาดในแอพลิเคชั่นที่สําคัญ

การตรวจสอบความผิดพลาด:มอนิเตอร์ส่งสัญญาณการสูญเสียความตื่นเต้น ความแตกต่างของกระแสไฟฟ้า และความล้มเหลวในการสื่อสาร ทําให้เกิดสัญญาณเตือน หรือตัดพลังงานจากตัวเรเล่ เพื่อความปลอดภัย

การออกแบบที่ทนทานส่วนประกอบที่แข็งแกร่ง (MOVs, ทรานซิสเตอร์) และการสร้างชั้นอุตสาหกรรมรับประกันความยาวนานในสภาพแวดล้อมของตุรัสไบน์ที่รุนแรง

ความเข้ากันได้ของระบบ:ทํางานได้อย่างต่อเนื่องกับเครื่องควบคุม Mark VI เสริมความยืดหยุ่นในการควบคุมในระบบอัตโนมัติทัพบินแก๊ส / หุ่น
