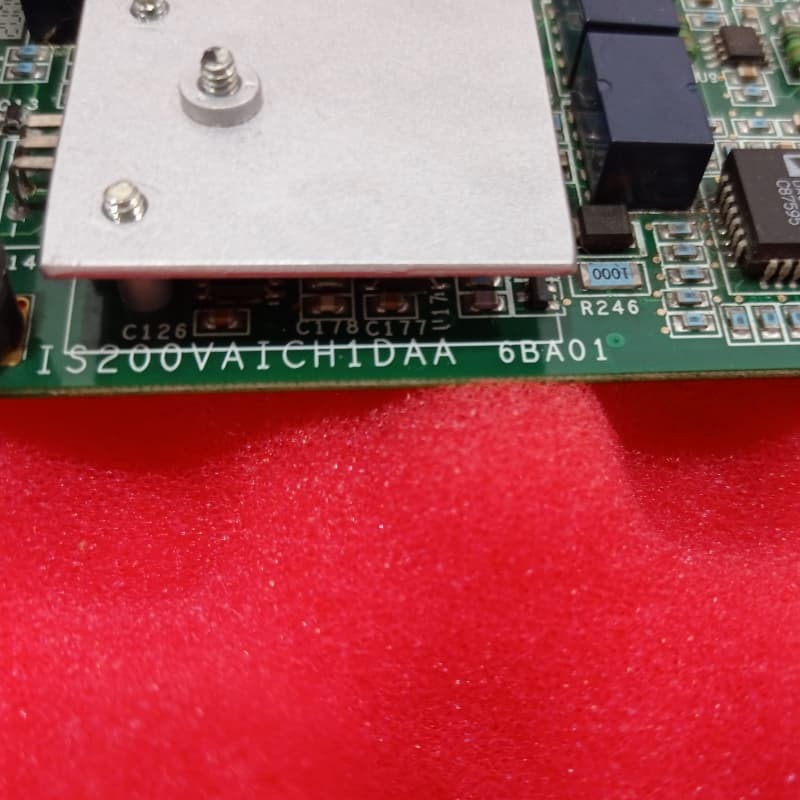

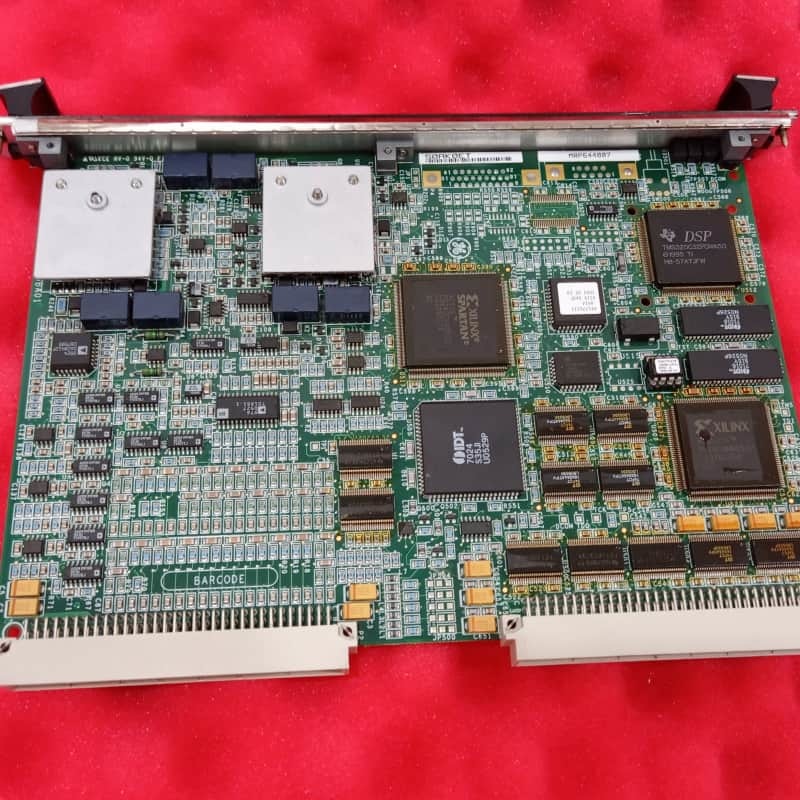

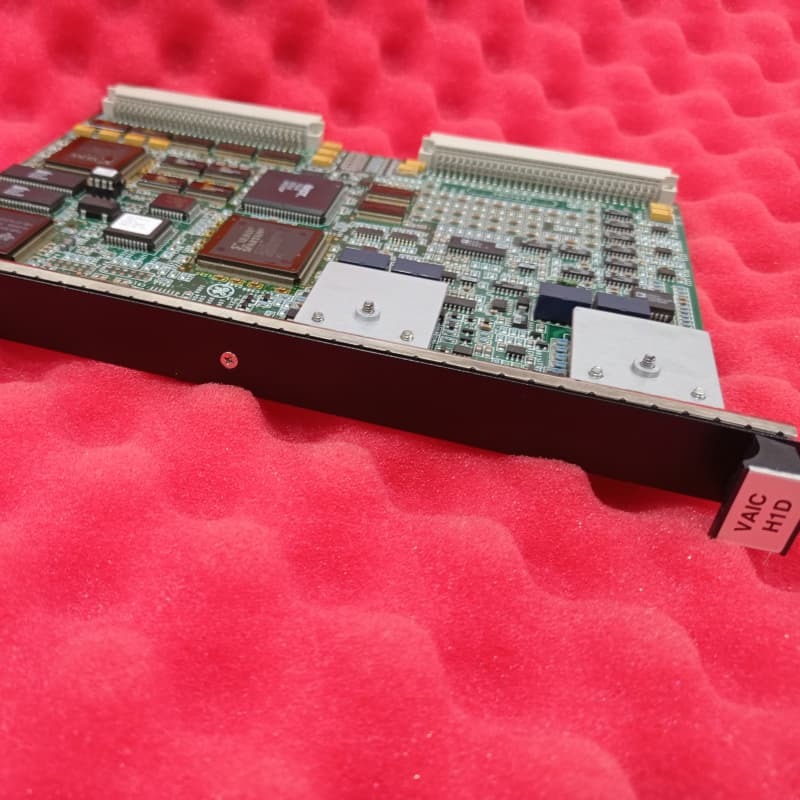

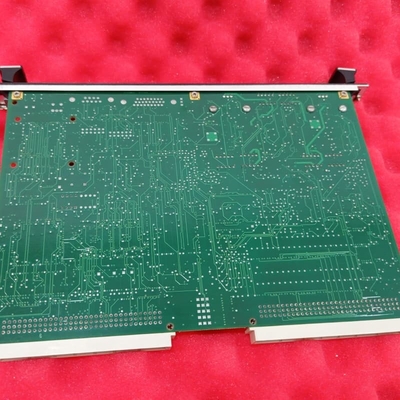

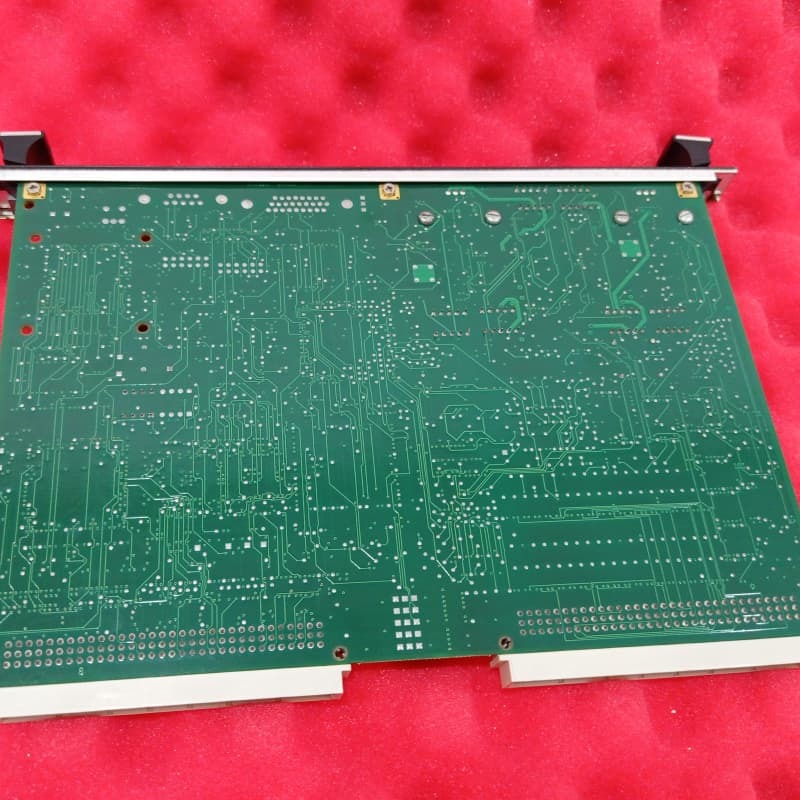

GE IS200VAICH1DAA VME การ์ดเข้าแบบแอนาล็อกสําหรับการควบคุมทัวร์บีน Mark VI

กรุงเทพมหานครIS200VAICH1DAAเป็น Analog Input/Output Board ในระบบควบคุม Mark VI รองรับการตั้งค่าทั้ง simplex และ TMR มันจัดการ 20 input analog และ 4 output analogการแปลงสัญญาณแบบอานาลอกเป็นค่าดิจิตอลเพื่อส่งต่อเครื่องควบคุมผ่าน VME backplane, และตรงกันข้ามสําหรับกระแสไฟออก

ในการตั้งค่า TMR, สัญญาณการเข้ากระจายออกไปยังสาม VME ราค (R, S, T), แต่ละตัวมี VAIC; การออกใช้วงจรพิเศษในการรวมสัญญาณจากทั้งสามอย่าง, รับประกันความอดทนความผิดพลาด. ในโหมด simplex,VAIC ตัวเดียวจะประมวลผลสัญญาณทั้งหมด. สามารถบูรณาการกับบอร์ดปลายทาง TBAI ผ่านเครื่องเชื่อม J3/J4 สามารถรองรับภาระสูงถึง 800Ω ผ่านสาย #18 ขนาด 1000 ฟุต ด้วยความกระชับของเครื่องขับขี่ 18Vมันขยายการควบคุมอุปกรณ์ด้วยเทคโนโลยี Speedtronic.

ลักษณะ:
ความจุ I/O:20 ทางเข้าแบบแอนาล็อก และ 4 ทางออก ที่บริหารผ่าน 2 แผ่นปลาย

การสนับสนุนการลาออก:การตั้งค่า TMR ด้วย 3 VAIC รับประกันความอดทนต่อความผิดพลาด; โหมด simplex ให้การทํางานที่เรียบง่าย

การประมวลผลสัญญาณ:ปรับเปลี่ยนสัญญาณอานาล็อก-ดิจิตอลสําหรับการสื่อสารของตัวควบคุม และดิจิตอล-อานาล็อกสําหรับกระแสไฟออก โดยรักษาความสมบูรณ์แบบในสายไฟยาว

ความเหมาะสม:ทํางานกับบอร์ดปลาย TBAI, รองรับภาระ 800Ω และสายไฟ 1000 ฟุตผ่านแรงกระหน่ํา 18V

การปรับตัวในอุตสาหกรรม:สามารถบูรณาการกับระบบ Mark VI ทําให้สามารถตรวจพบการหยุดทํางานของคอมเพรสเซอร์ และการทํางานที่น่าเชื่อถือได้ในแอปพลิเคชั่นการควบคุมทูไบน์

การติดตั้งง่าย:ติดต่อผ่านเครื่องเชื่อม J3/J4; ไฟวินิจฉัยแสดงสภาพของระบบหลังการเปิดไฟ
