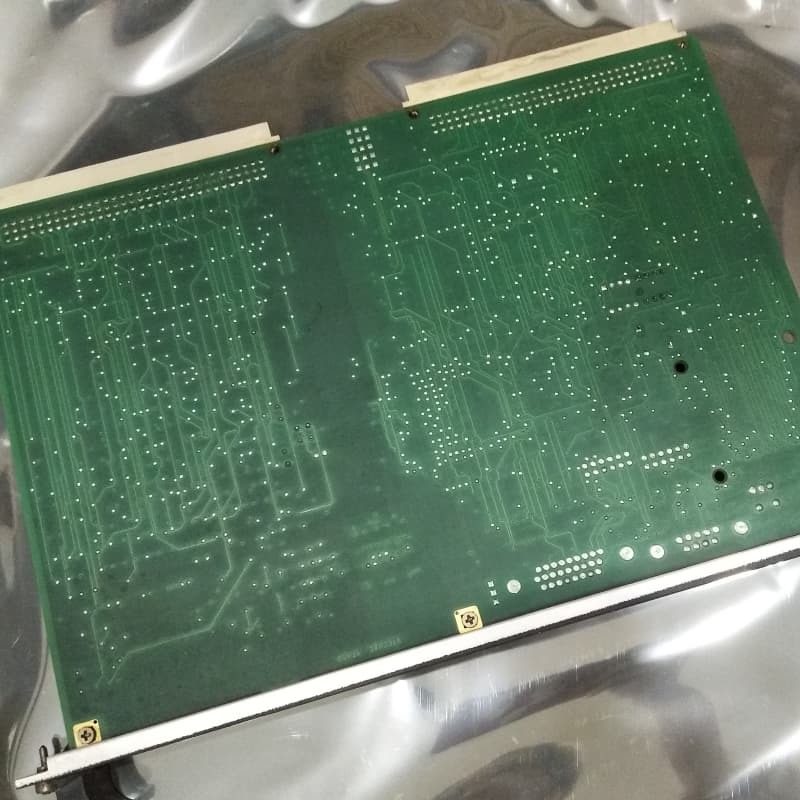

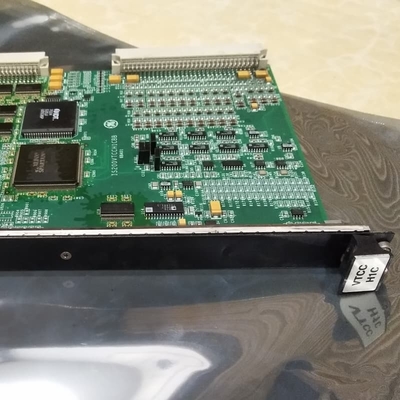

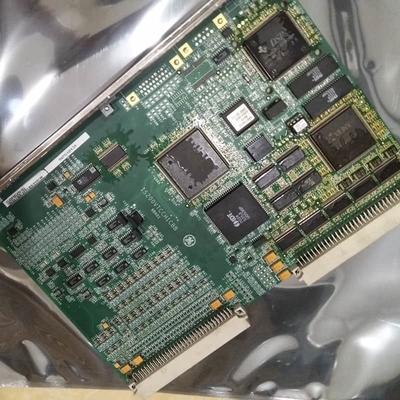

GE IS200VTCCH1CBB มาร์ค VI PCB ระบบควบคุมอุปกรณ์

GE IS200VTCCH1CBB เป็นบอร์ดเทอร์มินอลเทอร์โมคัปเปิลในระบบควบคุมกังหัน Mark VI ซึ่งออกแบบมาสำหรับการควบคุมกังหันก๊าซ ไอน้ำ และลม โดยรับอินพุตเทอร์โมคัปเปิลได้สูงสุด 24 ตัวและสัญญาณ mV โดยเชื่อมต่อกับบอร์ดเทอร์มินอล DTTC หรือ TBTC เข้ากันได้กับการติดตั้งแบบซิมเพล็กซ์และ TMR รองรับเทอร์โมคัปเปิลแบบต่อลงดิน/ไม่ต่อลงดินได้ไกลถึง 984 ฟุตจากตู้ควบคุม

เป็นส่วนหนึ่งของซีรีส์ Mark VI มีรอยต่อเย็นและการลดสัญญาณรบกวนเพื่อความสมบูรณ์ของสัญญาณ ในระบบ TMR จะระบุข้อผิดพลาดหากสัญญาณเบี่ยงเบนเกินขีดจำกัดที่ตั้งไว้จากค่ามัธยฐาน ซึ่งช่วยเพิ่มความน่าเชื่อถือ หมายเลขชิ้นส่วนจะเข้ารหัสรายละเอียดต่างๆ เช่น ความเข้ากันได้กับ Mark VI การเคลือบผิวแบบคอนฟอร์มัล และประวัติการแก้ไข

• ความจุอินพุต: รองรับอินพุตเทอร์โมคัปเปิล/mV 24 ตัว รองรับเทอร์โมคัปเปิลหลายประเภทและช่วง -8 ถึง +45 mV
• การรวมระบบที่ยืดหยุ่น: ทำงานร่วมกับการกำหนดค่าแบบซิมเพล็กซ์/TMR ผ่านบอร์ดเทอร์มินอล TBTC เข้ากันได้กับเซ็นเซอร์ระยะไกล
• ความสมบูรณ์ของสัญญาณ: รวมถึงรอยต่อเย็นและการลดสัญญาณรบกวนความถี่สูงเพื่อการวัดที่แม่นยำ
• การตรวจจับข้อผิดพลาด TMR: ระบุการเบี่ยงเบนของสัญญาณจากค่ามัธยฐาน ทำให้เกิดข้อผิดพลาดเพื่อให้มั่นใจในความน่าเชื่อถือของระบบ
• ความเข้ากันได้กับ Mark VI: ผสานรวมกับระบบควบคุมกังหันขั้นสูง ขยายขอบเขตเหนือแอปพลิเคชันที่จำกัดของ Mark V
