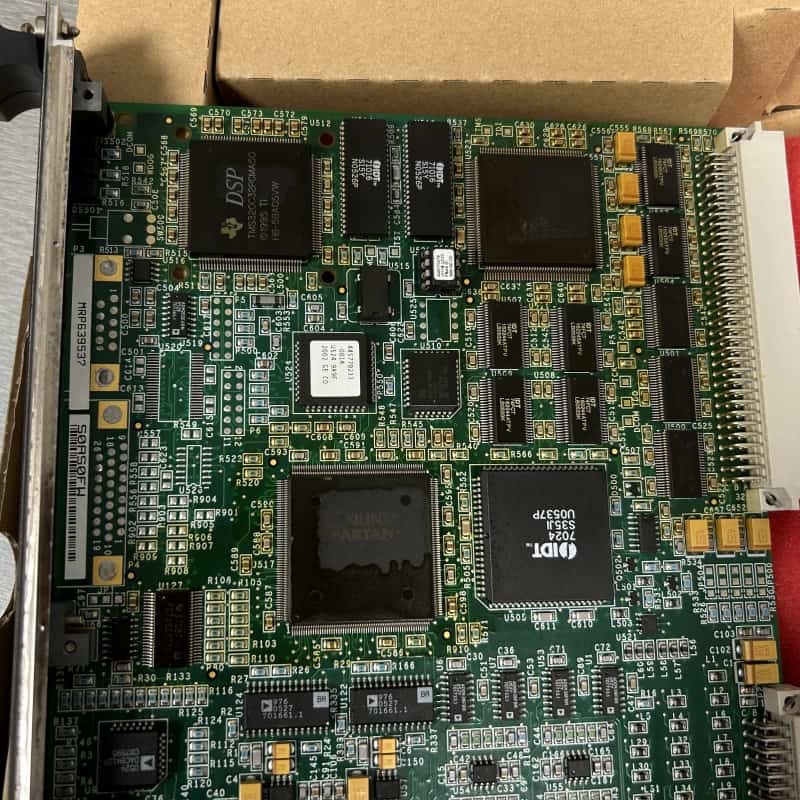

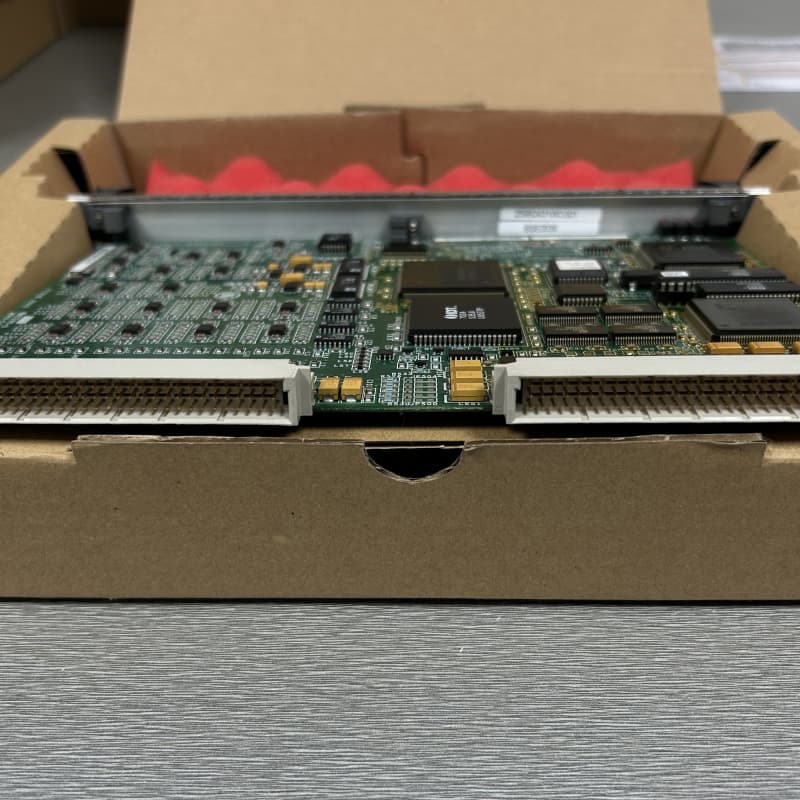

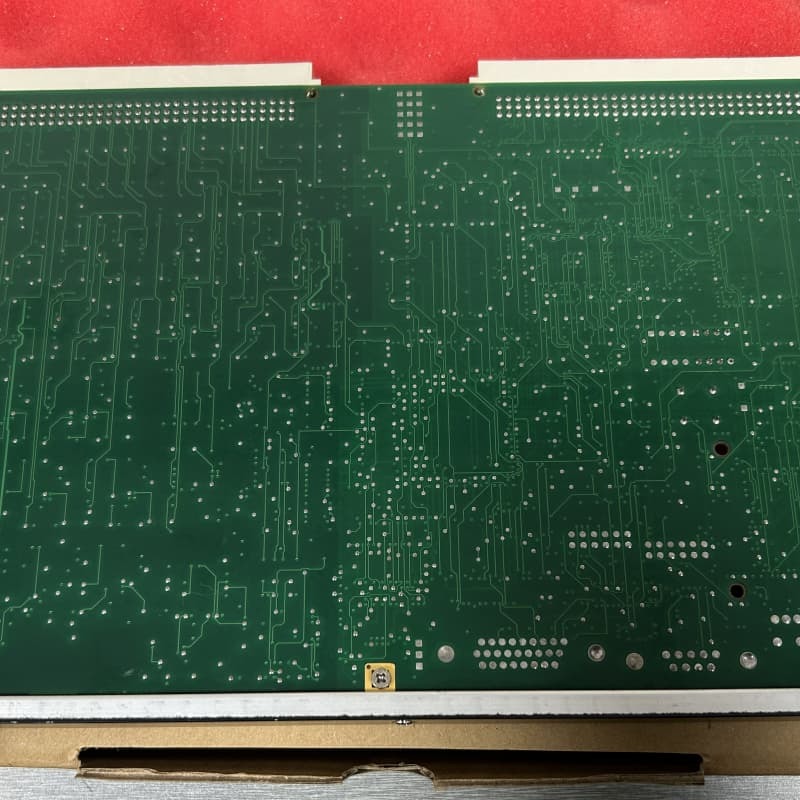

GE IS200VVIBH1CAB บอร์ดตรวจจับการสั่น สัญลักษณ์ที่ VI

GE IS200VVIBH1CAB เป็น Vibration Monitor Board ที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark VI ส่วนประกอบขั้นสูงนี้ประมวลผลสัญญาณจากโพรบการสั่นสะเทือนสูงสุด 26 ตัวเพื่อตรวจสอบสุขภาพและประสิทธิภาพของกังหัน

• รองรับโพรบอย่างครอบคลุม: เข้ากันได้กับโพรบ Bently Nevada รวมถึงเซ็นเซอร์ระยะใกล้ ความเร็ว ความเร่ง แผ่นดินไหว และเฟส
• การประมวลผลข้อมูลความเร็วสูง: ตัวอย่างที่ 4600 ตัวอย่าง/วินาที พร้อมการคำนวณการกระจัด/ความเร็วแบบจุดต่อจุดที่แม่นยำ
• โหมดการทำงานที่ยืดหยุ่น: รองรับทั้งการกำหนดค่าแบบซิมเพล็กซ์และ Triple Modular Redundant (TMR)
• การจัดการพลังงานขั้นสูง: จ่ายไฟ -28V DC ให้กับโพรบพร้อมการควบคุมไปที่ -23 ถึง -26V DC และการป้องกันไฟฟ้าลัดวงจร
• การประมวลผลสัญญาณที่กำหนดค่าได้: มีฟิลเตอร์บรอดแบนด์พร้อมขั้วและค่าความถี่ตัดที่ปรับได้
• การวินิจฉัยที่ครอบคลุม: ตรวจสอบขีดจำกัดฮาร์ดแวร์/ซอฟต์แวร์ในขณะที่ละเว้นส่วนประกอบ DC เพื่อป้องกันการทริปที่ผิดพลาด
• การผสานรวมที่ราบรื่น: เชื่อมต่อกับแร็ค VME ผ่านขั้วต่อขอบพร้อมไฟ LED ที่แผงด้านหน้าสำหรับการแก้ไขปัญหา
• การตรวจสอบแบบปรับขนาดได้: จัดการโพรบ 26 ตัวผ่านบอร์ด TVIB สองตัวสำหรับการตรวจสอบการสั่นสะเทือนของโรเตอร์ ตำแหน่งตามแนวแกน และความเยื้องศูนย์อย่างครอบคลุม

ส่วนหนึ่งของเทคโนโลยี Speedtronic ของ GE, IS200VVIBH1CAB แปลงข้อมูลการสั่นสะเทือนเป็นดิจิทัลและส่งไปยังตัวควบคุมผ่านบัส VME ในโหมด TMR จะใช้วงจรเลือกสูงแบบไดโอดเพื่อความซ้ำซ้อน ทำให้มั่นใจได้ถึงการควบคุมกังหันที่เชื่อถือได้ในการใช้งานที่สำคัญ
