บอร์ดอินเทอร์เฟซแบ็คเพลน GE IS200BPVCG1BR1 สำหรับการควบคุมกังหัน Mark VI

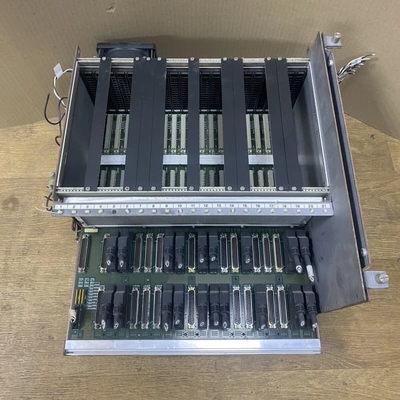

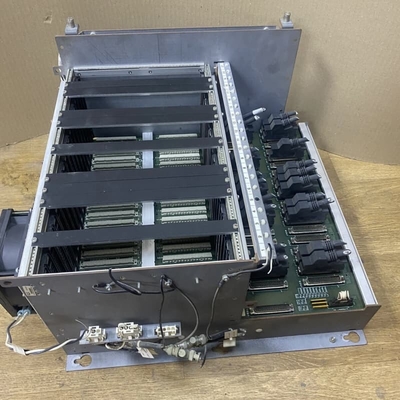

GE IS200BPVCG1BR1 เป็นแผงวงจร backplane ในระบบควบคุมกังหัน Mark VI Speedtronic ซึ่งเป็นการอัปเกรดที่สำคัญจากซีรีส์ Mark V พร้อมความเข้ากันได้กับกังหันลมเพิ่มเติมควบคู่ไปกับการใช้งานก๊าซและไอน้ำ ออกแบบมาสำหรับระบบแบบแร็ค มันทำหน้าที่เป็นฮับการเชื่อมต่อ อำนวยความสะดวกในการถ่ายโอนข้อมูลระหว่างบอร์ดหลายบอร์ดในการตั้งค่าการควบคุมกังหัน

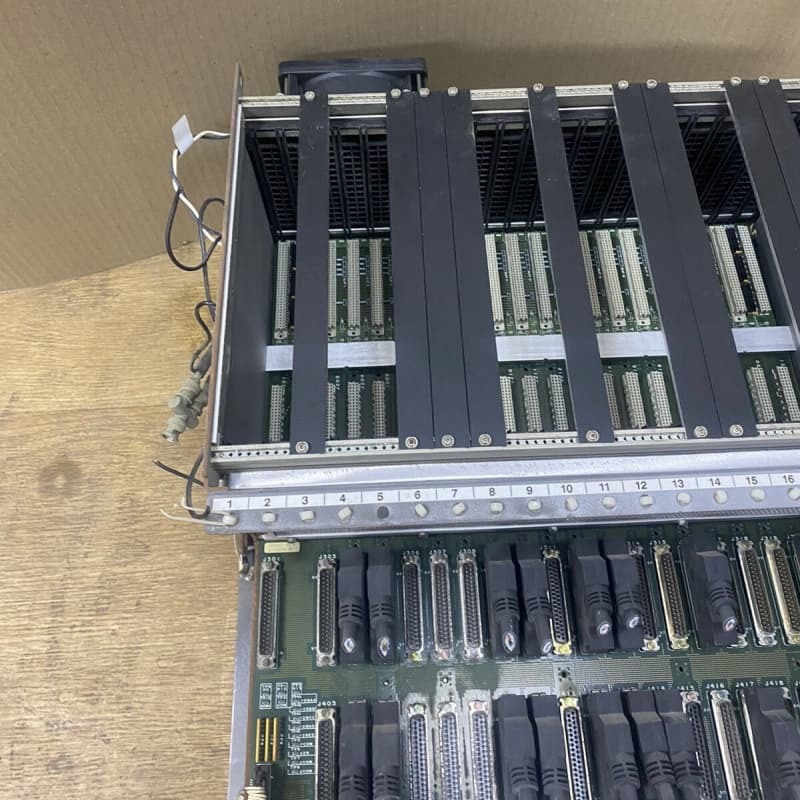

มีขั้วต่อ backplane ตัวเมีย 21 ตัวที่ด้านหลังซึ่งยึดด้วยผนังแร็ค และขั้วต่อ I/O ที่เปิดออก 39 ตัวสำหรับการเดินสายภายนอก ทำให้สามารถสื่อสารอินพุต/เอาต์พุตได้อย่างราบรื่น ส่วนประกอบเพิ่มเติม ได้แก่ ขั้วต่อแบบเสียบ 14 ตัว เครือข่ายตัวต้านทานหกตัว และส่วนประกอบด้านล่าง 30 ตัวตั้งแต่ L1 ถึง L30 ได้รับการปกป้องระหว่างการขนส่งด้วยวัสดุป้องกันไฟฟ้าสถิต ขาดเอกสารประกอบด้วยตนเองอย่างกว้างขวาง แต่หมายเลขชิ้นส่วนเผยให้เห็นรายละเอียด เช่น การผลิตในประเทศ บทบาทการทำงาน "BPVC" และการจำแนกประเภท Group 1 Mark VI

• การเชื่อมต่อ Backplane: ขั้วต่อ backplane ด้านหลัง 21 ตัวและขั้วต่อ I/O 39 ตัวช่วยให้สามารถถ่ายโอนข้อมูลระหว่างบอร์ดที่ติดตั้งบนแร็คได้อย่างมีประสิทธิภาพ
• การรวมแร็ค: ออกแบบมาเพื่อการวางในแร็คที่ปลอดภัย โดยมีขั้วต่อด้านหลังรองรับด้วยผนังแร็คและ I/O ที่เปิดออกเพื่อให้เข้าถึงการเดินสายได้ง่าย
• การออกแบบที่ทนทาน: รวมถึงเครือข่ายตัวต้านทานและขั้วต่อแบบเสียบ สร้างขึ้นเพื่อทนต่อสภาพแวดล้อมกังหันอุตสาหกรรม
• ความเข้ากันได้กับ Mark VI: เป็นส่วนหนึ่งของซีรีส์ Speedtronic ขั้นสูง รองรับระบบควบคุมกังหันก๊าซ ไอน้ำ และลม

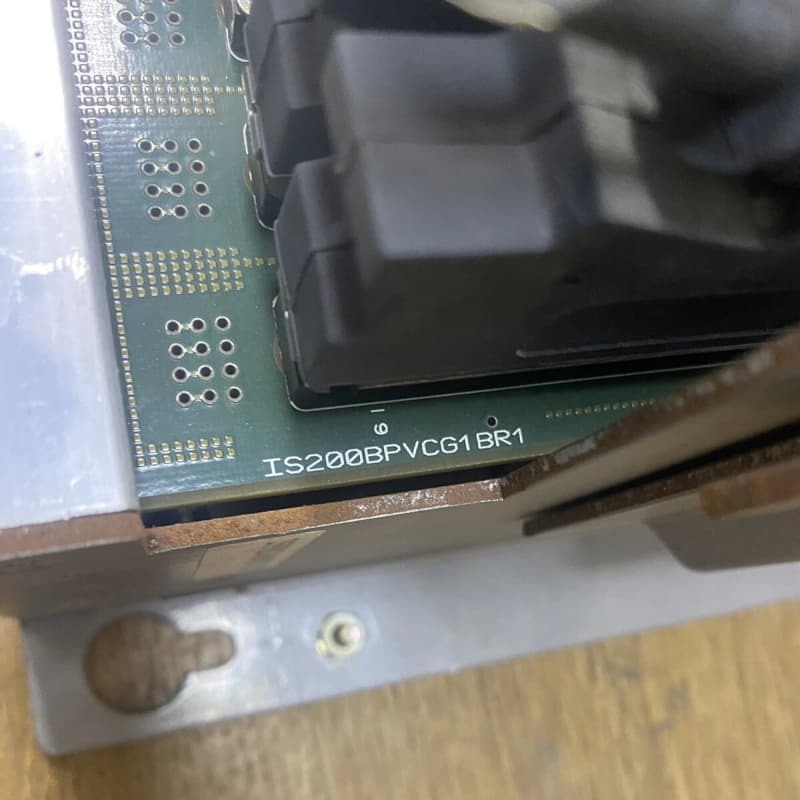

• ข้อมูลเชิงลึกเกี่ยวกับหมายเลขชิ้นส่วน: เข้ารหัสรายละเอียด เช่น การผลิตในประเทศ ฟังก์ชัน "BPVC" การจำแนกประเภท Group 1 และประวัติการแก้ไขเพื่อการระบุตัวตนที่ง่ายดาย

GE IS200BPVCG1BR1 Backplane ASM Interface Board เป็นส่วนประกอบสำคัญในโดเมนที่ซับซ้อนของระบบควบคุมกังหัน ในฐานะที่เป็นส่วนหนึ่งของซีรีส์ GE Turbine Control Unit ผลิตภัณฑ์นี้แสดงให้เห็นถึงโครงสร้างที่แข็งแกร่งและคุณสมบัติทางเทคโนโลยีขั้นสูงที่ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับโอกาสและสถานการณ์การใช้งานต่างๆ
