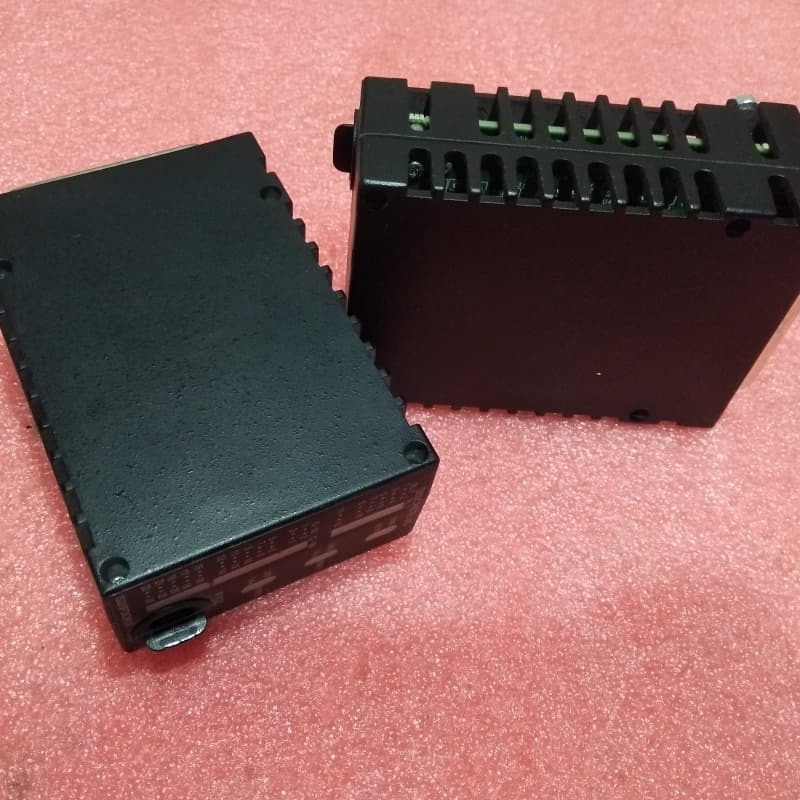

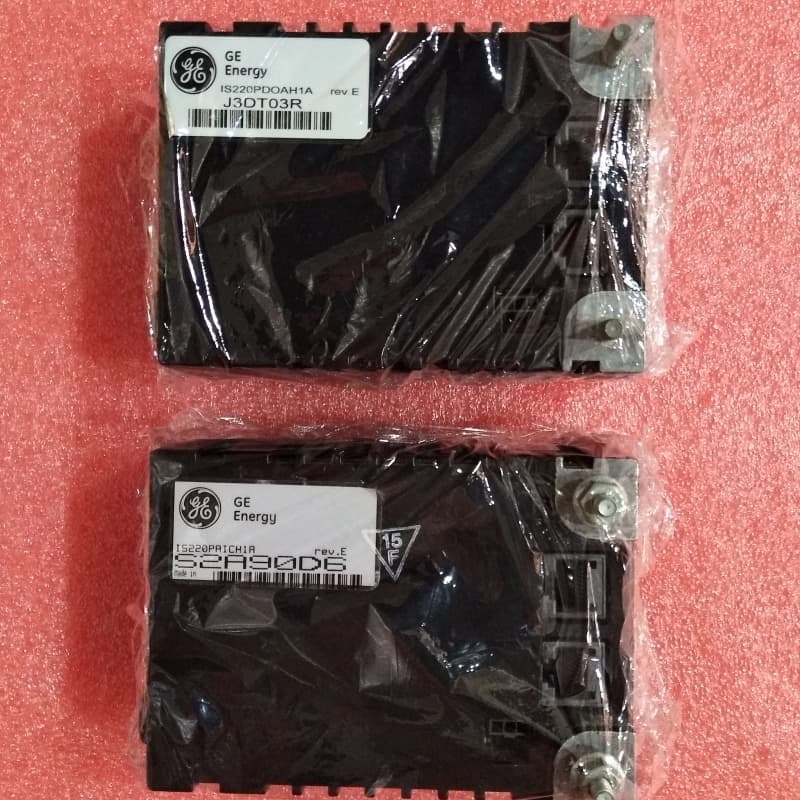

โมดูลเอาต์พุตดิจิตอลแบบสัดส่วน GE IS220PDOAH1A Proportional Mark VI

GE IS220PDOAH1A เป็นโมดูลเอาต์พุตดิจิทัลแบบสัดส่วน ซึ่งเป็นส่วนประกอบสำคัญใน GE Mark VIe Series สำหรับระบบควบคุมกังหันก๊าซแบบกระจาย มันทำหน้าที่เป็นอินเทอร์เฟซไฟฟ้าระหว่างเครือข่ายอีเธอร์เน็ต I/O 1-2 เครือข่ายและบอร์ดเทอร์มินัลเอาต์พุตแบบแยกส่วน โดยผสานรวมบอร์ดประมวลผล Mark VIe ทั่วไปและบอร์ดรับข้อมูลเฉพาะเอาต์พุตแบบแยกส่วน

• การควบคุมรีเลย์: จัดการรีเลย์ได้สูงสุด 12 ตัว เข้ากันได้กับชนิดอิเล็กโทรแมกเนติกและโซลิดสเตต
• การกำหนดค่าที่ยืดหยุ่น: รองรับการตั้งค่าแบบซิมเพล็กซ์, คู่ และ TMR ปรับให้เข้ากับความต้องการความซ้ำซ้อนของระบบที่หลากหลาย
• ติดตั้งง่าย: เสียบเข้ากับบอร์ดเทอร์มินัลโดยตรงด้วยสตัดเกลียวเพื่อการเชื่อมต่อที่ปลอดภัย
• การสื่อสารที่แข็งแกร่ง: พอร์ตอีเธอร์เน็ต 10/100 คู่พร้อม DHCP สำหรับการกำหนดที่อยู่เครือข่าย
• โปรเซสเซอร์และคุณสมบัติด้านความปลอดภัย: โปรเซสเซอร์ความเร็วสูงพร้อมแฟลช/RAM, ฮาร์ดแวร์วอทช์ด็อก และเซ็นเซอร์อุณหภูมิแวดล้อม

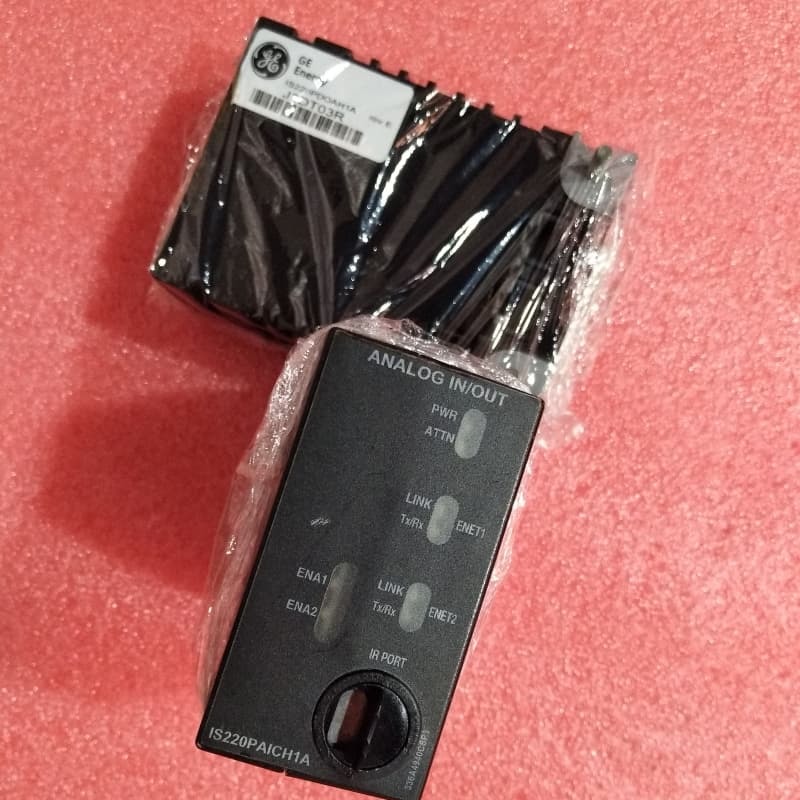

• การวินิจฉัย: ไฟแสดงสถานะ LED และพอร์ตอนุกรมอินฟราเรดสำหรับการตรวจสอบตามเวลาจริง

การสื่อสารเกิดขึ้นผ่านพอร์ตอีเธอร์เน็ต RJ45 คู่ โดยมีพลังงานจ่ายผ่านขั้วต่อสามพิน และเอาต์พุตถูกส่งผ่านขั้วต่อ DC-37 พินไปยังบอร์ดเทอร์มินัล โมดูลมีไฟแสดงสถานะ LED และพอร์ตอินฟราเรดสำหรับการวินิจฉัยด้วยภาพและอนุกรม
