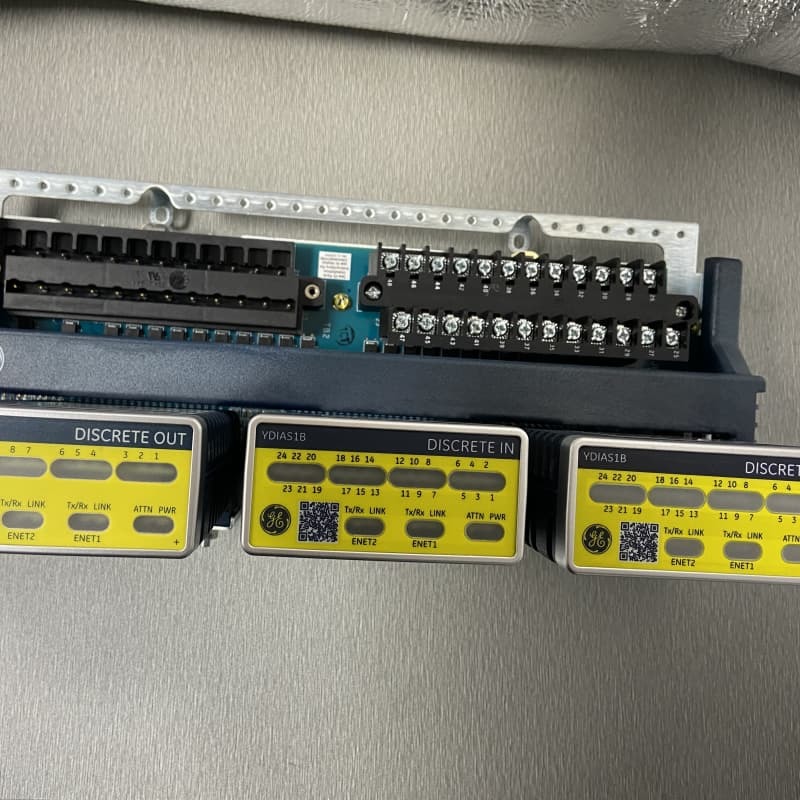

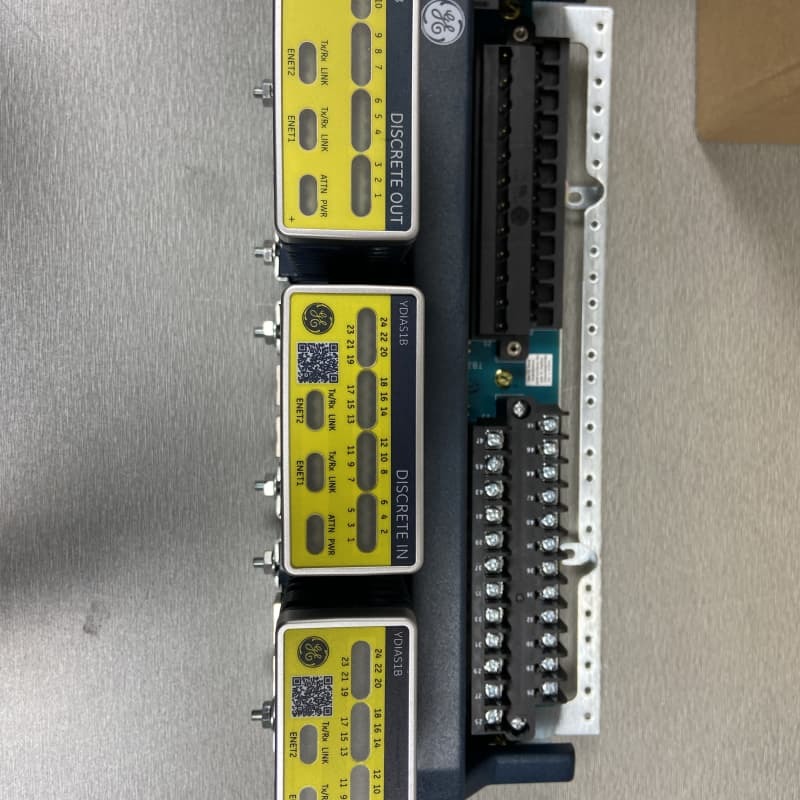

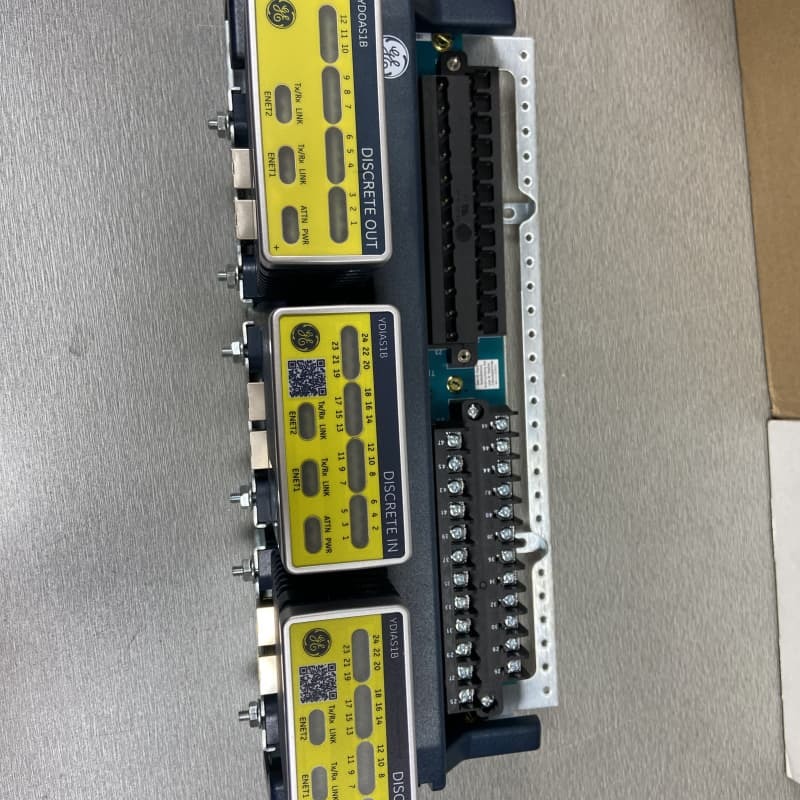

GE IS420YDOAS1B โมดูลการออกแบบที่แยกแยกสําหรับการควบคุมทูบิน

GE IS420YDOAS1B เป็นโมดูล I/O เอาต์พุตแบบแยก ซึ่งเป็นส่วนประกอบสำคัญของ GE Mark VIe Turbine Control System Series ซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์เทคโนโลยี Speedtronic รุ่นเก่าสำหรับการควบคุมกังหันลม ก๊าซ และไอน้ำ ในฐานะที่เป็นรุ่น "B" ที่ปรับปรุงใหม่ของโมดูลหลัก IS420YDOAS1 ทำหน้าที่เป็นอินเทอร์เฟซไฟฟ้าระหว่างเครือข่าย I/O Ethernet สูงสุดสองเครือข่ายและบอร์ดเทอร์มินัลเอาต์พุตแบบแยก ทำให้สามารถควบคุมรีเลย์อุตสาหกรรมได้อย่างน่าเชื่อถือในระบบกังหันอัตโนมัติ

• การควบคุมเอาต์พุตแบบแยก: จัดการรีเลย์ได้สูงสุด 12 ตัว โดยมีเอาต์พุตที่ส่งผ่านขั้วต่อ DC37 โดยตรงไปยังบอร์ดเทอร์มินัล ยอมรับการตอบรับเฉพาะบอร์ดเทอร์มินัลสำหรับการตรวจสอบแบบวงปิด
• การเชื่อมต่อและพลังงาน: รวมขั้วต่อ Ethernet RJ45 คู่สำหรับการสื่อสารเครือข่ายและอินพุตพลังงาน 3 พิน เพื่อให้มั่นใจถึงการผสานรวมที่ราบรื่นเข้ากับสถาปัตยกรรมควบคุมแบบกระจาย
• ความสามารถในการวินิจฉัย: พร้อมไฟ LED สีเหลือง 12 ดวงและไฟ LED โปรเซสเซอร์ BBPx รวมถึงไฟ LED ATTN สีแดง/เขียว รูปแบบสีเขียวยืนยันการทำงานออนไลน์
• การออกแบบป้องกัน: มีโครงสร้างภายนอกที่ป้องกันรอบวงจรภายใน ปกป้องแผงวงจรพิมพ์พื้นฐานเพื่อเพิ่มความทนทานในสภาพแวดล้อมอุตสาหกรรม
• การจัดการสัญญาณเตือน: แก้ไขสัญญาณเตือนการวินิจฉัยทั่วไปด้วยวิธีแก้ปัญหา เช่น การเปลี่ยนโมดูลหรือการกำหนดค่าใหม่เพื่อแก้ไขความล้มเหลวของฮาร์ดแวร์หรือการตั้งค่าที่ไม่ถูกต้อง
• ความเข้ากันได้แบบเก่า: เป็นส่วนหนึ่งของซีรีส์ Mark VIe โดยใช้เทคโนโลยี Speedtronic สำหรับการควบคุมกังหัน ทำให้มั่นใจได้ถึงความเข้ากันได้กับชุดขับเคลื่อนกังหันลม ก๊าซ และไอน้ำของ GE
