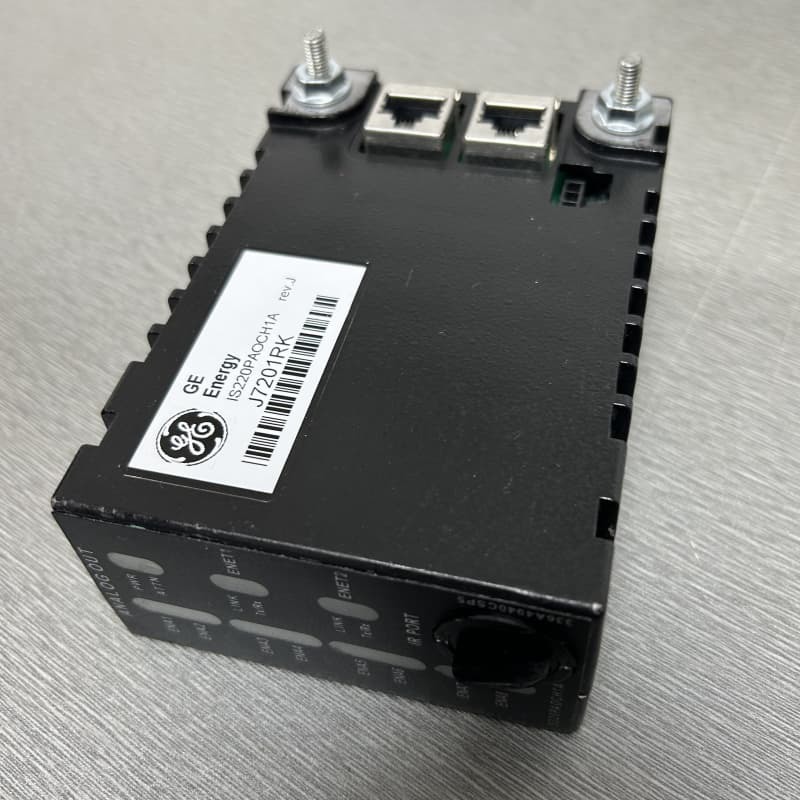

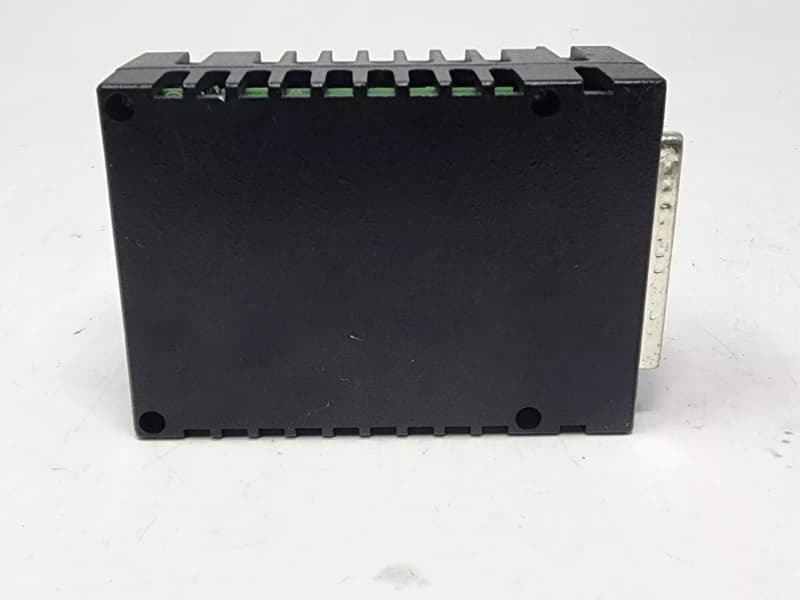

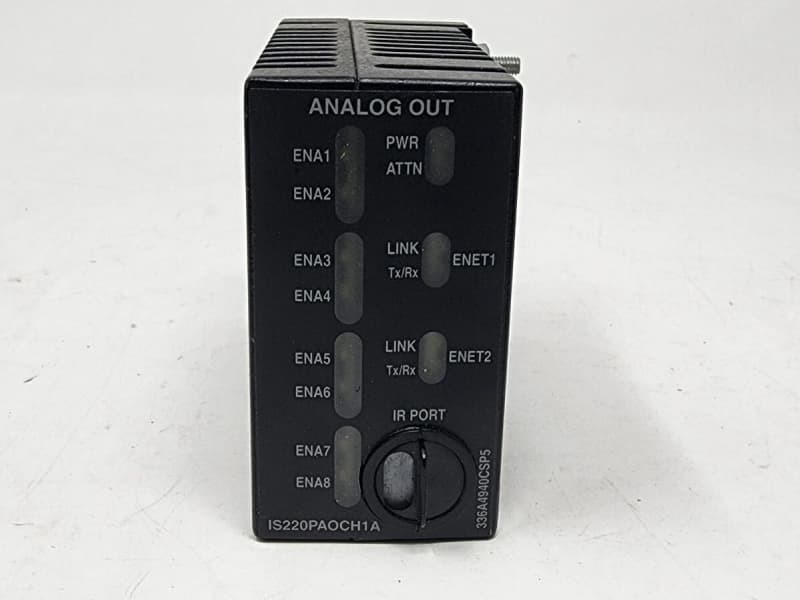

โมดูลเอาต์พุตแบบอะนาล็อก GE IS220PAOCH1A สำหรับการควบคุมกังหัน Mark VIe

GE IS220PAOCH1A เป็นโมดูลเอาต์พุตแบบอะนาล็อกที่เป็นส่วนหนึ่งของซีรีส์ Mark VIe ซึ่งออกแบบมาสำหรับระบบควบคุมกังหันก๊าซ ทำหน้าที่เป็นอินเทอร์เฟซไฟฟ้าระหว่างเครือข่าย I/O Ethernet 1-2 เครือข่ายและบอร์ดเทอร์มินัลเอาต์พุตแบบอะนาล็อก โดยผสานรวมบอร์ดประมวลผล BPPx และบอร์ดรับข้อมูลเอาต์พุตแบบอะนาล็อกโดยเฉพาะ

• ความสามารถในการส่งออกแบบอะนาล็อก: เอาต์พุต 0-20 mA ที่มีความสอดคล้องสูง 8 ช่องพร้อม DAC 16 บิต; เอาต์พุตแต่ละช่องมีรีเลย์เชิงกลสำหรับการควบคุมเปิด/ปิด พร้อมไฟ LED แสดงสถานะรีเลย์
• การตอบสนองและวินิจฉัย: การตอบสนองปัจจุบันผ่าน ADC 16 บิตและตัวต้านทานบอร์ดเทอร์มินัล 50Ω; การทดสอบตัวเองตรวจสอบฮาร์ดแวร์ของโปรเซสเซอร์, Ethernet, แหล่งจ่ายไฟ และการจับคู่ฮาร์ดแวร์โค้ด เซ็นเซอร์อุณหภูมิภายในจะทริกเกอร์การแจ้งเตือนเมื่อเกิดความร้อนสูงเกินไป
• การเชื่อมต่อและการติดตั้ง: พอร์ต Ethernet RJ45 คู่สำหรับการสื่อสารแบบซ้ำซ้อน, อินพุตไฟ 3 พิน และขั้วต่อ DC-37 พินสำหรับลิงก์บอร์ดเทอร์มินัล ไฟเริ่มต้นแบบอ่อนช่วยให้สามารถเสียบปลั๊กได้โดยตรง ติดตั้งผ่านตัวยึดบอร์ดเทอร์มินัลเพื่อหลีกเลี่ยงความเครียดของขั้วต่อ
• ความเข้ากันได้: ทำงานร่วมกับบอร์ดเทอร์มินัล TBAOH1C และ STAOH1A/H2A; รองรับโดย ControlST V04.06+ และกำหนดค่าผ่าน ToolboxST ทำงานในช่วง -40 ถึง 70°C โดยมีการลดค่าตามการกำหนดค่าเอาต์พุต
• การจัดการสัญญาณเตือน: แก้ไขเอาต์พุต/การตอบสนองที่อยู่นอกช่วงหรือข้อผิดพลาดของฮาร์ดแวร์โดยการตรวจสอบคำสั่ง, ตรวจสอบการเดินสายไฟ หรือเปลี่ยนบอร์ด/ชุดที่มีข้อบกพร่อง เพื่อให้มั่นใจถึงการควบคุมกังหันที่เชื่อถือได้
