GE IS210AEPSG1A AE บอร์ดไฟฟ้าสําหรับการควบคุมทัวร์บีน Mark VIe

GE IS210AEPSG1A เป็นแผงจ่ายไฟที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark VIe ซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ Speedtronic ดั้งเดิมของ GE Industrial Systems สำหรับการจัดการกังหันก๊าซ/ไอน้ำ ในฐานะที่เป็นผลิตภัณฑ์ลูกสาวรุ่น "A" ที่ได้รับการปรับปรุงของ IS210AEPSG1 จะตรวจสอบสภาพของกังหัน ซึ่งรวมถึงการสั่นสะเทือน แรงดันไฟฟ้าเพลา การตรวจจับเปลวไฟ และอุณหภูมิ ผ่าน I/O ทั่วไปและเฉพาะแอปพลิเคชัน ซึ่งเป็นส่วนสำคัญของสถาปัตยกรรมที่เปิดใช้งาน Ethernet ของ Mark VIe ช่วยให้มั่นใจได้ถึงพลังงานที่เสถียรและการกำกับดูแลระบบในการทำงานของกังหันที่สำคัญ

• ฟังก์ชันหลัก: จ่ายไฟและตรวจสอบระบบกังหัน ตรวจจับปัญหาต่างๆ เช่น การสั่นสะเทือนและความร้อนสูงเกินไป โดยใช้ I/O เฉพาะและอเนกประสงค์เพื่อรองรับการทำงานของกังหันที่เชื่อถือได้

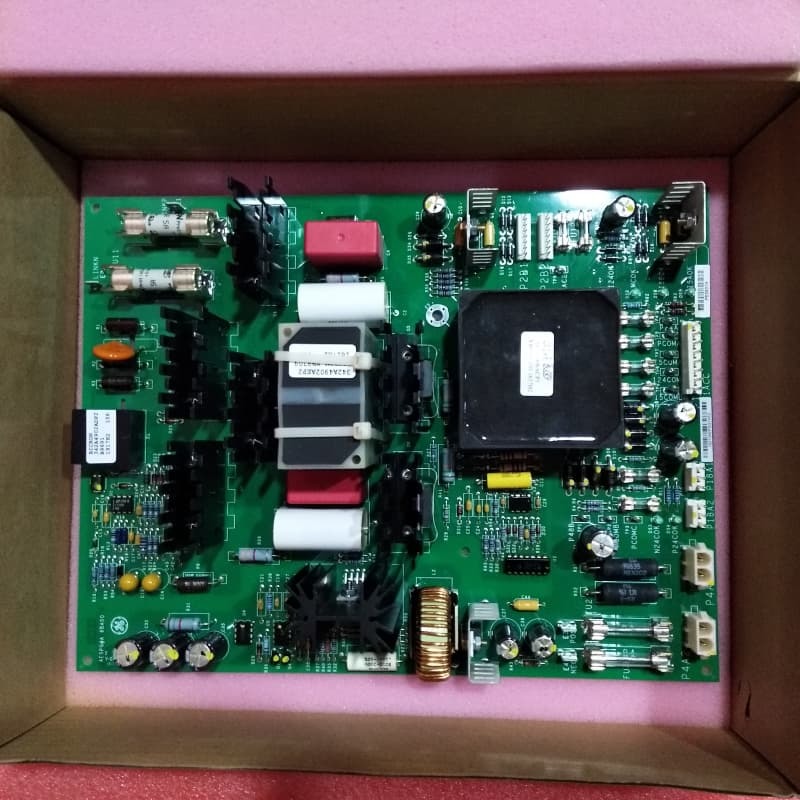

• การออกแบบฮาร์ดแวร์: แผงสี่เหลี่ยมขนาดกะทัดรัดที่มีส่วนประกอบหนาแน่นพร้อมรูเจาะจากโรงงานแบบฉนวนเพื่อป้องกันความเสียหายจากแรงดันไฟฟ้า พร้อมด้วยหม้อแปลงไฟฟ้า ขดลวดเหนี่ยวนำ และฮีทซิงก์ 11 ตัวสำหรับการจัดการความร้อน
• ส่วนประกอบป้องกัน: รวมถึงฟิวส์สี่คู่ ตัวต้านทานฟิล์มโลหะ ตัวต้านทานออกไซด์โลหะ ตัวเก็บประจุเซรามิก/โพลีเอสเตอร์ และตัวเก็บประจุอิเล็กโทรไลต์แรงดันสูงสำหรับการป้องกันไฟกระชากและแรงดันไฟฟ้า

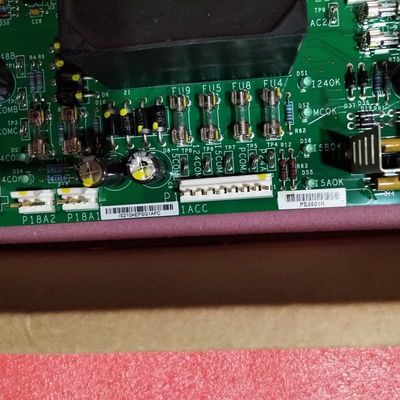

• การเชื่อมต่อและการวินิจฉัย: มีขั้วต่อแบบเสียบ/ปลั๊ก/ส่วนหัว วงจรรวม จุดทดสอบ TP ทรานซิสเตอร์ และไฟ LED แสดงสถานะสำหรับการตรวจจับข้อผิดพลาดและการวินิจฉัย
• การเคลือบและการแก้ไข: ใช้การเคลือบ PCB แบบหนา ทนทาน แบบปกติ ระบุว่าเป็นรุ่นฟังก์ชัน "A" ผ่านหมายเลขชิ้นส่วน ซึ่งแสดงถึงประสิทธิภาพที่ดีขึ้นกว่ารุ่นพื้นฐาน
