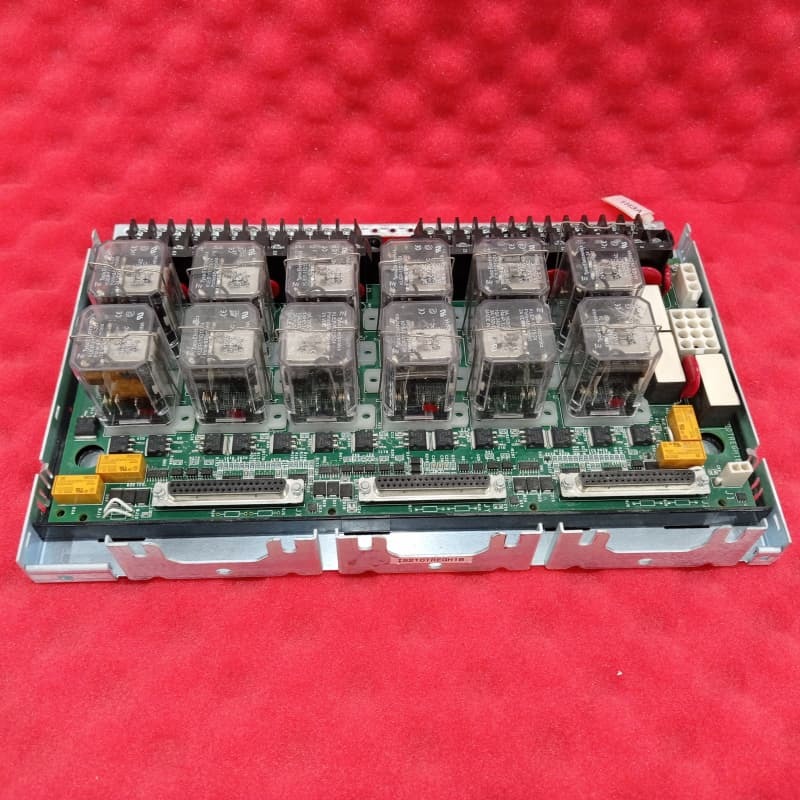

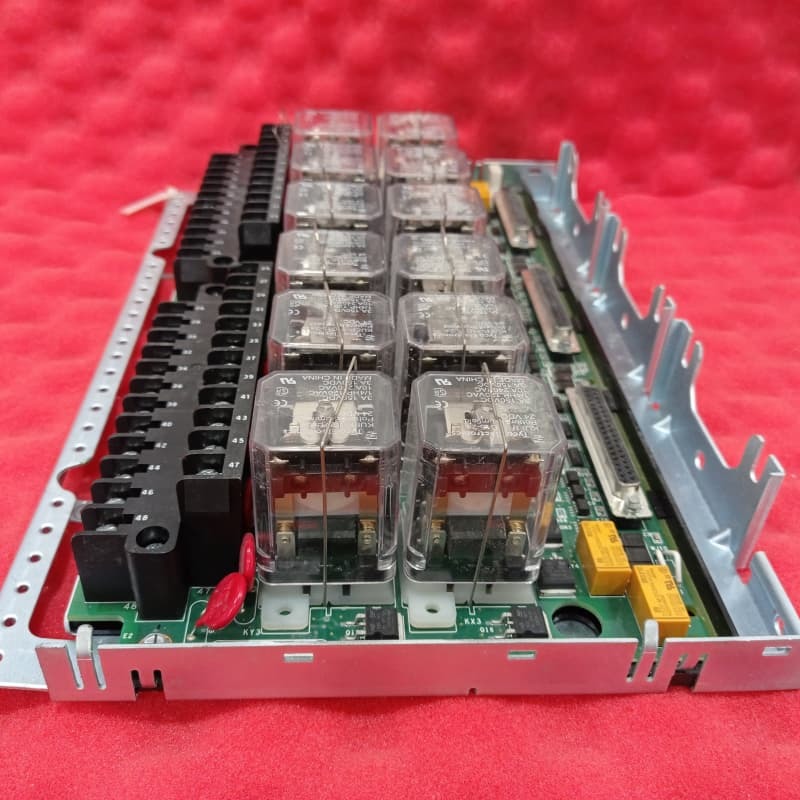

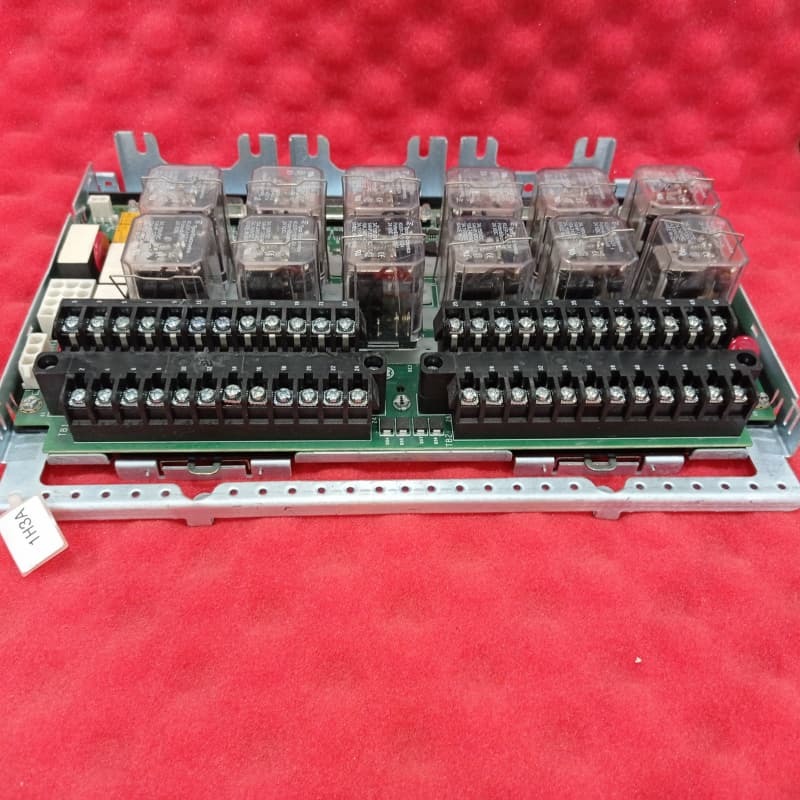

บอร์ดเทอร์มินอลทริปฉุกเฉินของกังหัน GE IS210TREGH1B Mark VI

บอร์ดเทอร์มินอลทริปฉุกเฉินของกังหัน GE IS210TREGH1B

รายละเอียดสินค้า:

GE IS210TREGH1B เป็นบอร์ดเทอร์มินอลทริปฉุกเฉินใน VI Series ซึ่งมีความสำคัญต่อความปลอดภัยของกังหัน มันจ่ายไฟให้กับโซลินอยด์ทริปฉุกเฉินได้สูงสุดสามตัว ทำงานร่วมกับบอร์ด TRPG และควบคุมโดย I/O packs หรือบอร์ด IS215VPRO ออกแบบมาสำหรับ 125V DC มีรีเลย์ 12 ตัว (9 ตัวในสามกลุ่มโหวต) เพื่อควบคุมโซลินอยด์ ทำให้มั่นใจได้ถึงการทริปฉุกเฉินที่เชื่อถือได้

เชื่อมต่อผ่าน JX1, JY1, JZ1 (ไฟสำรอง) และสายไฟ J2 โดยมี J1 เชื่อมโยงไปยังบอร์ด TSVO สำหรับการหนีบเซอร์โวในระบบซิมเพล็กซ์ การวินิจฉัยอย่างต่อเนื่องตรวจสอบรีเลย์ แรงดันไฟฟ้าโซลินอยด์ และไดรเวอร์ ซึ่งจะทริกเกอร์การแจ้งเตือนและโปรโตคอลความปลอดภัยหากเกิดข้อผิดพลาด การทดสอบโซลินอยด์จะตรวจสอบฟังก์ชันการทำงาน ซึ่งช่วยเพิ่มความน่าเชื่อถือในการปฏิบัติงาน

คุณสมบัติ:
การควบคุมทริปฉุกเฉิน: จ่ายไฟให้กับโซลินอยด์ 3 ตัวผ่านรีเลย์โหวต 9 ตัว ทำให้มั่นใจได้ถึงการเปิดใช้งานทริปที่ซ้ำซ้อนและเชื่อถือได้สำหรับความเร็วเกินหรือเหตุฉุกเฉิน

ไฟสำรอง: ไฟรวมไดโอดจาก JX1/JY1/JZ1 ช่วยปกป้องวงจรสถานะและรีเลย์ประหยัดพลังงาน โดยมีไฟรีเลย์ทริปแยกต่างหาก

การผสานรวมที่ราบรื่น: ทำงานร่วมกับ TRPG และ I/O packs รองรับระบบซิมเพล็กซ์ด้วยลิงก์หนีบเซอร์โว TSVO

การวินิจฉัยที่ครอบคลุม: ตรวจสอบรีเลย์ แรงดันไฟฟ้าโซลินอยด์ ไดรเวอร์ และแหล่งจ่ายไฟ บันทึกข้อผิดพลาดและเปิดใช้งานโปรโตคอลความปลอดภัย

ความสามารถในการทดสอบ: เปิดใช้งานการทดสอบโซลินอยด์แบบออนไลน์/ออฟไลน์ การเปิดใช้งานด้วยตนเอง การจำลองความเร็วเกินพร้อมการยืนยันข้อเสนอแนะสำหรับการตรวจสอบความถูกต้อง
