GE IS2020RKPSG2A VME แรค แอนเนอร์ซัพพลายโมดูล 400W มาร์ค VI

GE IS2020RKPSG2A เป็นโมดูลจ่ายไฟแร็ค VME ที่อยู่ในซีรีส์ Mark VI ซึ่งเป็นส่วนหนึ่งของระบบควบคุมกังหันก๊าซ Speedtronic ของ GE ในฐานะแหล่งจ่ายไฟ 400W แบบสแตนด์อโลน ติดตั้งที่ด้านขวาของแร็คควบคุม/อินเทอร์เฟซ VME ผ่านตัวยึดแผ่นโลหะ ให้แรงดันไฟฟ้า DC ที่สำคัญแก่แบคเพลน VME และเอาต์พุต DC 335V เสริมสำหรับเครื่องตรวจจับเปลวไฟ รองรับแรงดันไฟฟ้าอินพุตสองแบบ: 125V DC และรุ่น 24V DC ต่ำ และทำหน้าที่เป็นตัวแทนโดยตรงสำหรับ RKPSG1 รุ่นเก่า

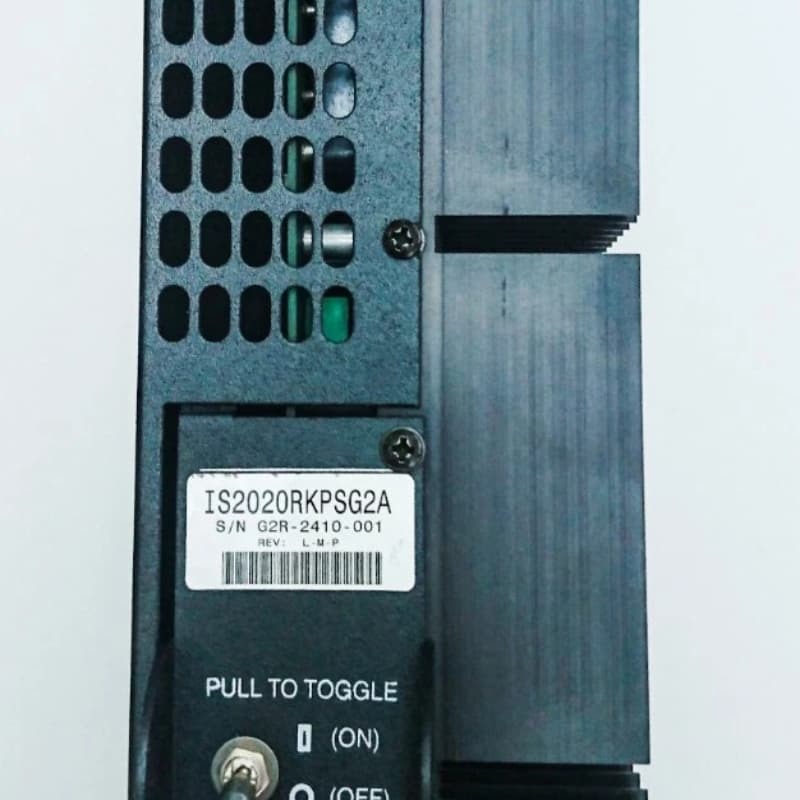

ติดตั้งสวิตช์ไฟล็อคแผงด้านหน้าและไฟ LED แสดงสถานะสามดวง ช่วยลดความซับซ้อนในการตรวจสอบและแก้ไขปัญหา การเชื่อมต่อที่สำคัญ ได้แก่ PSA/PSB ที่ติดตั้งด้านบนและขั้วต่อ PS125/PS24, PS335, PS28 และ PSSTAT ที่ติดตั้งด้านล่าง การออกแบบมีครีบโลหะที่ติดตั้งด้านข้างเป็นฮีทซิงค์และป้ายแผงด้านหน้าแสดงหมายเลขรุ่น/หมายเลขซีเรียลเพื่อการอ้างอิงที่ง่ายดาย สอดคล้องกับมรดกของเทคโนโลยี Speedtronic ของ Mark VI

คุณสมบัติหลัก
การจ่ายแรงดันไฟฟ้าและความสามารถรอบด้าน: จ่าย +5V, ±12V, ±15V, ±28V ไปยังแบคเพลน VME; DC 335V เสริมสำหรับเครื่องตรวจจับเปลวไฟ รองรับอินพุต 125V/24V DC ปรับให้เข้ากับการตั้งค่าพลังงานอุตสาหกรรมที่หลากหลาย

การใช้งานที่เป็นมิตรต่อผู้ใช้: สวิตช์ไฟล็อคแผงด้านหน้าควบคุมเอาต์พุตและรีเซ็ตข้อผิดพลาด ไฟ LED สามดวงให้สถานะที่ชัดเจน: พลังงานอินพุต (สีเหลือง), ข้อผิดพลาด (สีแดง), ปกติ (สีเขียว) ข้อผิดพลาดจะถูกล้างก็ต่อเมื่อแก้ไขสาเหตุหลักแล้ว

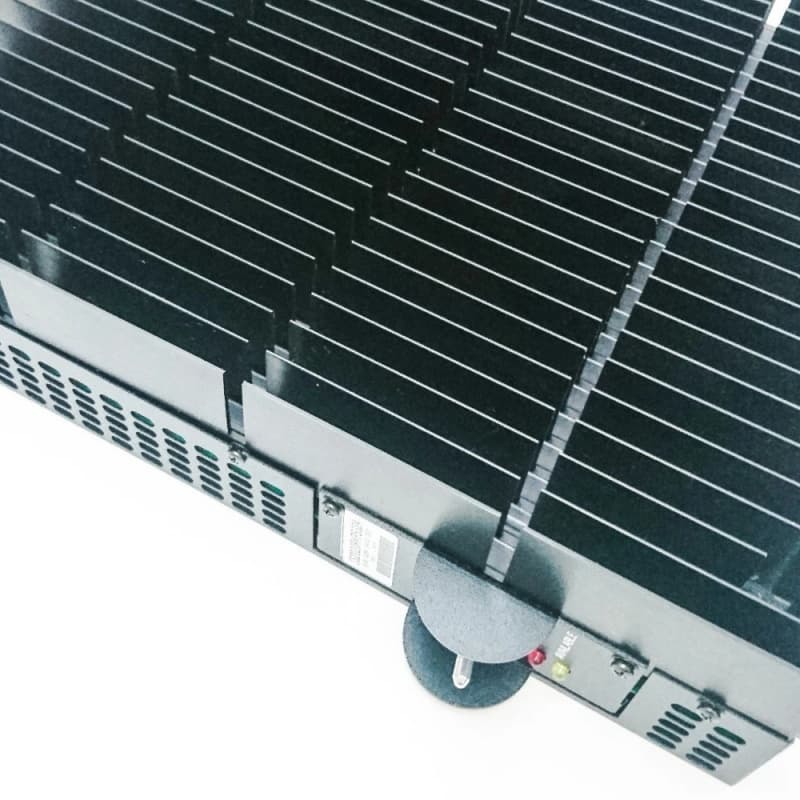

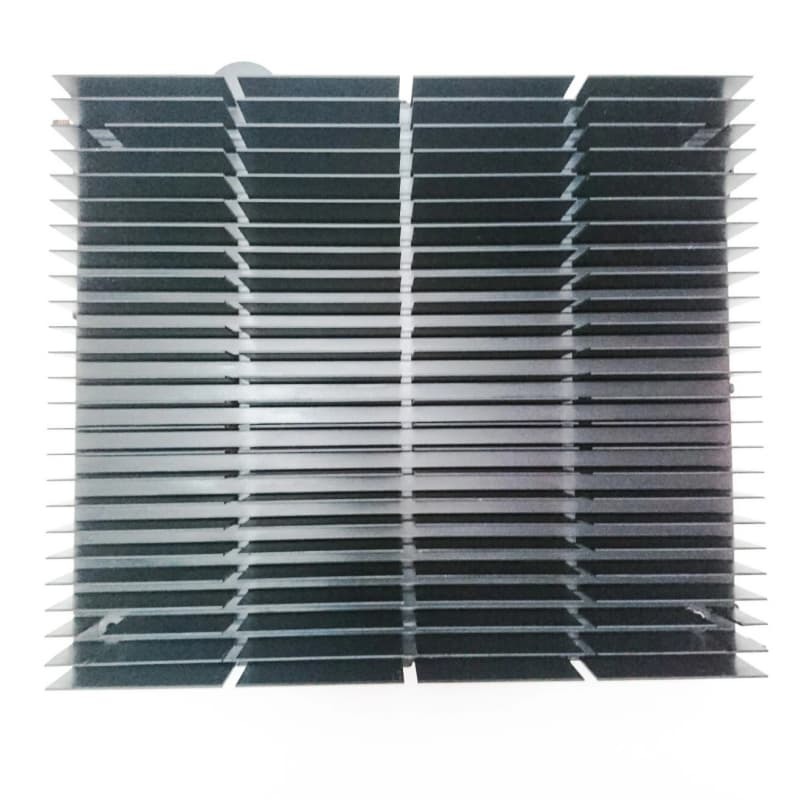

การออกแบบที่ทนทาน: โมดูลแบบสแตนด์อโลนพร้อมฮีทซิงค์ครีบโลหะที่ติดตั้งด้านข้างสำหรับการจัดการความร้อน ตัวยึดแผ่นโลหะช่วยให้มั่นใจได้ถึงความเสถียรในแร็ค VME

ความยืดหยุ่นในการกำหนดค่า: จ่ายไฟให้กับอุปกรณ์ต่อพ่วงภายนอกผ่านเอาต์พุต P28C/PS28 โดยการสลับจัมเปอร์ด้านซ้ายจาก “Normal” เป็น “Isolated” เอาต์พุต 5V มีขีดจำกัดกระแสไฟพิเศษ: แรงดันไฟต่ำ (UV) จะทริกเกอร์การปิดเอาต์พุตอื่นๆ ทั้งหมดจนกว่า 5V จะกลับมา
