GE IS220YSILS1B ชุด I/O ความปลอดภัย 100 มม. x 200 มม. รุ่น Mark VIe

GE IS220YSILS1B เป็น Core Safety Protection I/O Pack ที่อยู่ในซีรีส์ Mark VIeS ของ GE ซึ่งเป็นส่วนประกอบพิเศษที่เน้นฟังก์ชันความปลอดภัยที่สำคัญในระบบควบคุมอุตสาหกรรม ทำงานบนแรงดันไฟฟ้ากระแสตรง (DC) โดยมีอินพุตขั้นต่ำ 27.4 โวลต์, พิกัดปกติประมาณ 28 โวลต์ และความทนทานสูงสุด 28.6 โวลต์—รับประกันการดึงพลังงานที่เสถียรซึ่งสอดคล้องกับระบบ DC อุตสาหกรรม

ออกแบบมาเพื่อทนทานต่อสภาวะที่รุนแรงทั่วไปของแอปพลิเคชัน Mark VIeS HazLoc ซีรีส์ ทำงานภายในช่วงอุณหภูมิแวดล้อมเฉพาะ ช่วงนี้ครอบคลุมตั้งแต่ -30°C ถึง +65°C ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความผันผวนของอุณหภูมิสูง เช่น โรงไฟฟ้าหรือโรงงานกังหัน IS220YSILS1B เป็นชุดประกอบแบบแยกส่วนและเป็นรุ่นปรับปรุงของรุ่นหลัก IS220YSILS1 โดยมีการปรับปรุงฟังก์ชัน B-rated ที่ช่วยเพิ่มข้อมูลจำเพาะด้านประสิทธิภาพพื้นฐานและความสามารถในการทำงานโดยรวมเมื่อเทียบกับรุ่นดั้งเดิม

ในทางกายภาพ อุปกรณ์มีชุดวงจรภายในที่อยู่ในโครงเครื่องภายนอกพลาสติก แชสซีมีช่องระบายอากาศด้านข้าง ซึ่งทำหน้าที่สองประการ: อำนวยความสะดวกในการระบายความร้อนเพื่อป้องกันความร้อนสูงเกินไประหว่างการทำงานเป็นเวลานาน และเสริมสร้างความสมบูรณ์ของโครงสร้างเพื่อป้องกันส่วนประกอบภายในจากความเครียดทางกลเล็กน้อย แผงด้านหน้าติดตั้งไฟ LED หลายชุด ซึ่งมีความสำคัญต่อกระบวนการวินิจฉัย ทำให้ผู้ปฏิบัติงานสามารถตรวจสอบสถานะของอุปกรณ์และระบุปัญหาที่อาจเกิดขึ้นได้แบบเรียลไทม์

คุณสมบัติหลัก
ข้อมูลจำเพาะด้านพลังงานที่แม่นยำ: ทำงานในช่วงแรงดันไฟฟ้า DC ที่ปรับให้เหมาะสมเพื่อความเสถียรของอุตสาหกรรม—27.4V ถึง 28.6V โดยมีพิกัดปกติ 28V—รับประกันประสิทธิภาพที่สม่ำเสมอโดยไม่มีการหยุดชะงักที่เกี่ยวข้องกับแรงดันไฟฟ้า ซึ่งเป็นข้อกำหนดที่สำคัญสำหรับฟังก์ชันการป้องกันความปลอดภัย

ความทนทานต่ออุณหภูมิในอุตสาหกรรม: ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิแวดล้อม -30°C ถึง +65°C ซึ่งตรงกับมาตรฐานการออกแบบที่ทนทานของผลิตภัณฑ์ Mark VIeS HazLoc ซีรีส์ และช่วยให้สามารถใช้งานได้ในสภาพแวดล้อมที่รุนแรงที่มีการเปลี่ยนแปลงทางความร้อนสูง

การปรับปรุง B-Rated ที่ได้รับการปรับปรุง: ในฐานะที่เป็นรุ่นปรับปรุงของรุ่นหลัก IS220YSILS1 ให้ประสิทธิภาพและฟังก์ชันการทำงานพื้นฐานที่ดีขึ้น แก้ไขข้อจำกัดที่อาจเกิดขึ้นของการออกแบบดั้งเดิมเพื่อรองรับการทำงานของวงควบคุมที่สำคัญด้านความปลอดภัยได้ดียิ่งขึ้น

แชสซีป้องกันและระบายความร้อน: แชสซีภายนอกพลาสติกมีช่องระบายอากาศด้านข้างที่รองรับการระบายความร้อนที่มีประสิทธิภาพ—ป้องกันความร้อนสูงเกินไปของส่วนประกอบระหว่างการใช้งานอย่างต่อเนื่อง—และเพิ่มความทนทานของโครงสร้าง ปกป้องวงจรภายในจากเศษซากสิ่งแวดล้อมและผลกระทบทางกายภาพเล็กน้อย

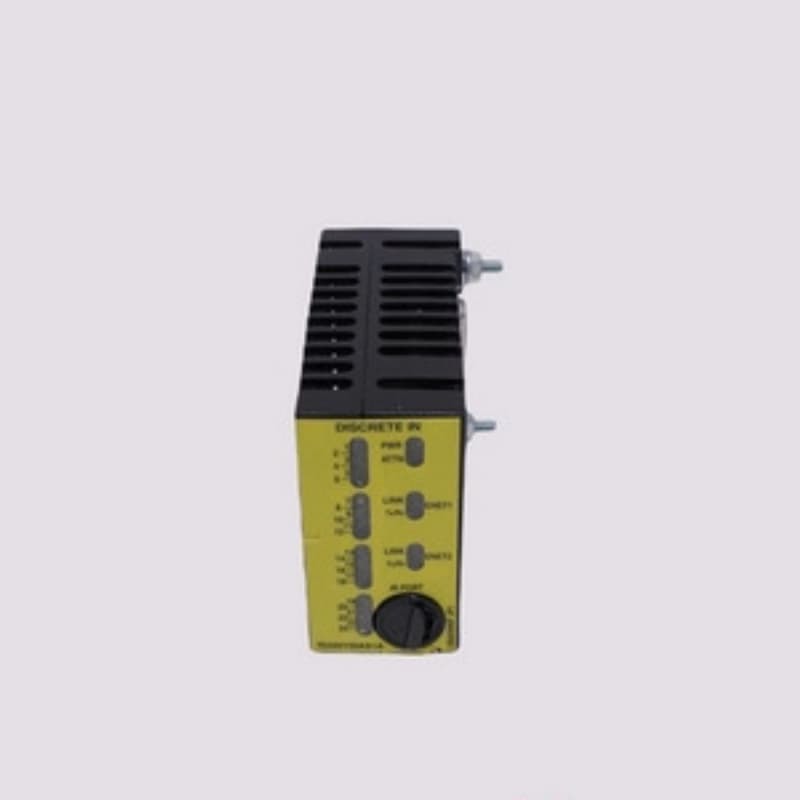

ไฟ LED แสดงสถานะการวินิจฉัย: แผงด้านหน้าสีเหลืองมีไฟ LED หลายคู่ที่ทุ่มเทให้กับการวินิจฉัย โดยให้การอัปเดตสถานะภาพที่ชัดเจน คู่เหล่านี้ประกอบด้วย OPT และ SYNC, WSOG และ OSPD, ESTP และ RUN, Tx/Rx และ LINK ENET2, Tx/Rx และ Link ENET1 และ ATTN และ PWR แต่ละคู่สื่อสารสถานะการทำงานเฉพาะ ทำให้สามารถระบุข้อผิดพลาดได้อย่างรวดเร็วและลดเวลาหยุดทำงานในการบำรุงรักษา
