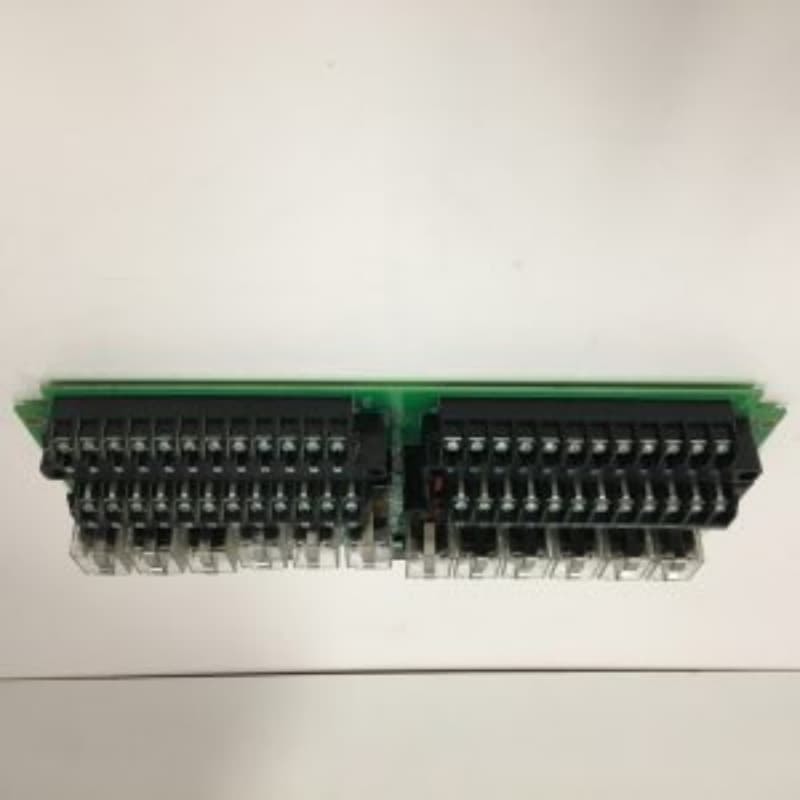

GE IS200TTURH1CCC ทอร์มิเนลทอร์ไบน์บอร์ด 330mm x 200mm

GE IS200TTURH1CCC เป็นบอร์ดเทอร์มินอลเทอร์ไบน์ที่ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมเทอร์ไบน์ Mark VIe ของ GE ซึ่งเป็นระบบนิเวศที่ปรับแต่งมาสำหรับการจัดการและควบคุมเทอร์ไบน์ลม ก๊าซ และไอน้ำ ในฐานะหนึ่งในซีรีส์ GE Mark รุ่นสุดท้ายที่รวมเทคโนโลยีการควบคุม Speedtronic ที่ได้รับการจดสิทธิบัตร ซีรีส์ Mark VIe ยังคงมีคุณค่าในการทำงานอัตโนมัติทางอุตสาหกรรม แม้ว่า GE จะไม่สนับสนุนอีกต่อไป ทำให้ชิ้นส่วนต่างๆ เช่น IS200TTURH1CCC ขาดแคลน AX Control ยังคงมีสต็อกของบอร์ดนี้ในฐานะหน่วยงานที่ได้รับการปรับปรุงใหม่หรือส่วนเกินใหม่เพื่อตอบสนองความต้องการของตลาด

ในเชิงฟังก์ชัน IS200TTURH1CCC จะเชื่อมต่อกับ PCB ป้องกันเทอร์ไบน์หลัก (VTUR) และควบคุมบอร์ดเทอร์มินอลทริปหลักผ่านชุด PTUR รองรับทั้งแอปพลิเคชัน Simplex และ TMR ซึ่งมีความสำคัญอย่างยิ่งต่อความทนทานต่อความผิดพลาดในการควบคุมเทอร์ไบน์

ในทางกายภาพ บอร์ดมีพอร์ตตัวเมีย 37 พินสามพอร์ต, ขั้วต่อตัวผู้ 37 พินสามตัวสำหรับการเชื่อมต่อบอร์ด TRPG และแถบขั้วต่อสองแถบ นอกจากนี้ยังมีแจ็ค 3 พินสีเขียวสองตัว, แจ็ค 4 พินสีขาว, รูขั้วต่อด้านล่างเสริม, เดือยยึดด้านบน และรูที่เจาะจากโรงงาน ส่วนประกอบภายในประกอบด้วยหม้อแปลงขนาดใหญ่สองตัว ชิ้นส่วนวงกลมสีแดงแปดชิ้น และไดโอด ตัวต้านทาน และตัวเก็บประจุจำนวนมาก จำเป็นต้องมีการจัดการแบบป้องกันไฟฟ้าสถิตเพื่อป้องกันความเสียหาย และมีคำแนะนำโดยละเอียดใน GEI-100575

คุณสมบัติหลัก
การรวม Mark VIe & Speedtronic: ปรับแต่งสำหรับซีรีส์ Mark VIe เพื่อให้มั่นใจถึงความเข้ากันได้กับระบบควบคุมเทอร์ไบน์ลม/ก๊าซ/ไอน้ำ และใช้ประโยชน์จากความน่าเชื่อถือแบบเดิม

ฟังก์ชันการป้องกันเทอร์ไบน์: เชื่อมต่อกับ VTUR และควบคุม TRPG ผ่านชุด PTUR รองรับการตั้งค่า Simplex และ TMR เพื่อเพิ่มความทนทานต่อความผิดพลาดในการทำงานของเทอร์ไบน์ที่สำคัญ

การออกแบบฮาร์ดแวร์ที่แข็งแกร่ง: พร้อมพอร์ต/ขั้วต่อ 37 พินสำหรับการเชื่อมโยง TRPG แถบขั้วต่อคู่ และแจ็คเฉพาะ ส่วนประกอบภายในมีโครงสร้างเพื่อความทนทานในอุตสาหกรรม

การเคลือบแบบ Conformal: มีการเคลือบ PCB แบบ Conformal ซึ่งช่วยเพิ่มความทนทานต่อความชื้น ฝุ่น และการกัดกร่อน ซึ่งจำเป็นสำหรับสภาพแวดล้อมของโรงงานเทอร์ไบน์ที่รุนแรง

ข้อกำหนดป้องกันไฟฟ้าสถิต: กำหนดให้มีการจัดการแบบป้องกันไฟฟ้าสถิตเพื่อป้องกันวงจรที่ละเอียดอ่อนจากไฟฟ้าสถิต รักษาฟังก์ชันการทำงานของบอร์ดในระหว่างการติดตั้งและการบำรุงรักษา
