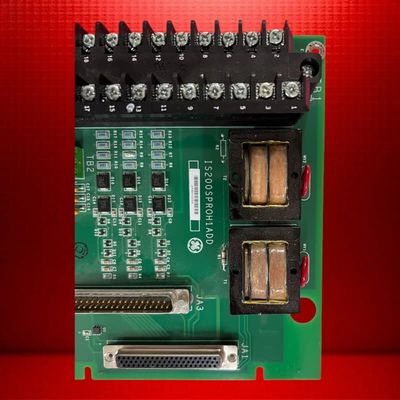

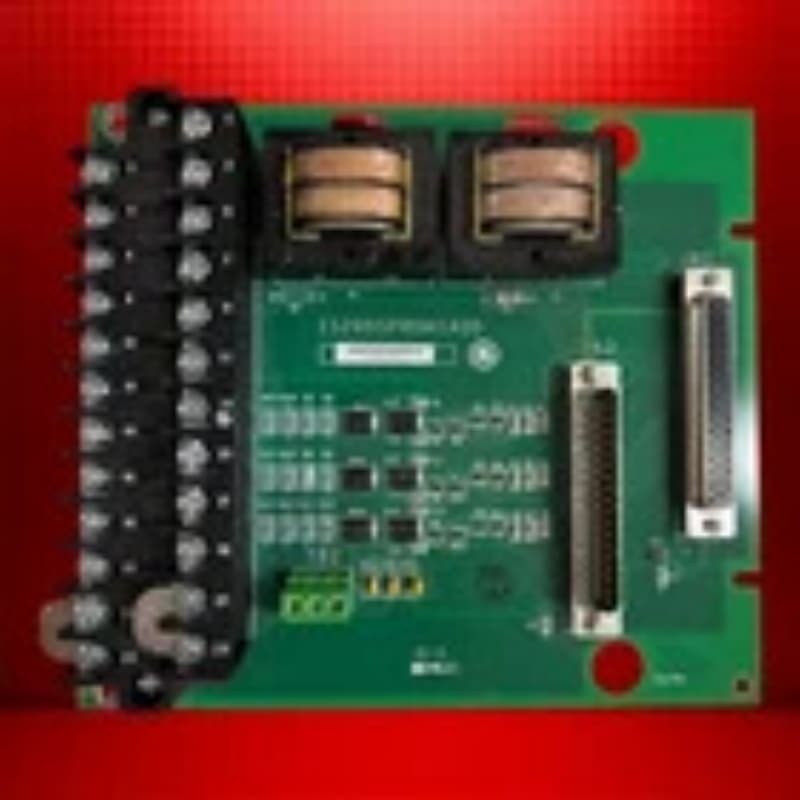

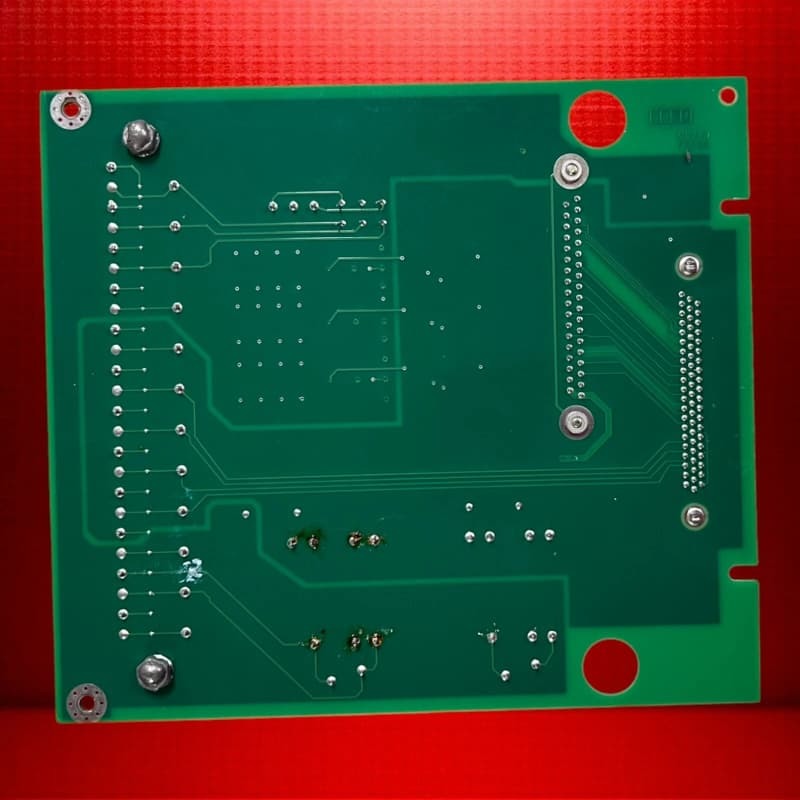

แผงขั้วต่อ GE IS200SPROH1ABC ขนาด 330 มม. x 200 มม. สำหรับกังหัน Mark VI

GE IS200SPROH1ABC เป็นบอร์ดเทอร์มินอลป้องกันฉุกเฉินที่ออกแบบมาสำหรับระบบควบคุม Mark VIe ของ GE ซึ่งผลิตในสหรัฐอเมริกาและออกแบบมาเพื่อความปลอดภัยของกังหัน มีขนาด 15.9 ซม. × 17.8 ซม. พร้อมเทคโนโลยีติดตั้งบนพื้นผิว ทำงานในช่วง -30 ถึง 65°C โดยมีความเชี่ยวชาญในการปรับสภาพสัญญาณความเร็วสำหรับชุด I/O PPRO หรือ YPRO—เพื่อให้มั่นใจถึงการตรวจสอบความเร็วกังหันที่แม่นยำ

หัวใจสำคัญในการทำงานคือหม้อแปลงไฟฟ้าสองตัวที่จ่ายไฟเข้าของแรงดันไฟฟ้าบัสและเครื่องกำเนิดไฟฟ้า ซึ่งมีความสำคัญอย่างยิ่งต่อการตรวจสอบระบบไฟฟ้าและการซิงโครไนซ์เครื่องกำเนิดไฟฟ้ากังหัน มีขั้วต่อ DC-37 พินสำหรับการสื่อสารระบบป้องกันการเดินทางสำรอง เชื่อมโยงไปยังบอร์ดเทอร์มินอลรีเลย์การเดินทางสำรองเพื่อเปิดใช้งานการเดินทางที่ปลอดภัยจากความผิดพลาดหากระบบหลักล้มเหลว มันผสานรวมกับส่วนประกอบป้องกันหลักเพื่อสร้างชั้นความปลอดภัยที่ครอบคลุม ตัวเลือกการติดตั้ง ได้แก่ การติดตั้งราง DIN เพื่อความยืดหยุ่นหรือการยึดแผงโดยตรงเพื่อความมั่นคง การเดินสายใช้สายไฟ 18 AWG สำหรับอินพุตความเร็ว/PT และชุด I/O ติดตั้งโดยตรงกับขั้วต่อ JA1

คุณสมบัติหลัก:
ความแม่นยำของสัญญาณความเร็ว: จัดการสัญญาณรับความเร็วแม่เหล็ก 2–20,000 Hz ด้วยความแม่นยำ 0.05% ปรับสภาพอินพุตสำหรับชุด I/O PPRO/YPRO เพื่อให้มั่นใจถึงการตรวจสอบความเร็วกังหันที่เชื่อถือได้

ชั้นป้องกันคู่: ผสานรวมกับส่วนประกอบป้องกันหลักและมีขั้วต่อ DC-37 พินสำหรับระบบการเดินทางสำรอง เพื่อให้มั่นใจถึงความซ้ำซ้อนและความปลอดภัยของกังหันที่ครอบคลุม

การตรวจสอบแรงดันไฟฟ้า: ติดตั้งหม้อแปลงไฟฟ้าสองตัว (PTs) เพื่อจ่ายไฟเข้าของแรงดันไฟฟ้าบัส/เครื่องกำเนิดไฟฟ้า รองรับการติดตามพารามิเตอร์ระบบไฟฟ้าและการซิงโครไนซ์เครื่องกำเนิดไฟฟ้ากังหัน

การติดตั้งที่ยืดหยุ่น: มีตัวเลือกการติดตั้งราง DIN หรือการยึดแผงโดยตรง ปรับให้เข้ากับความต้องการของตู้ควบคุมอุตสาหกรรมที่หลากหลาย

การออกแบบอุตสาหกรรมที่แข็งแกร่ง: เทคโนโลยีติดตั้งบนพื้นผิว ช่วงการทำงาน -30 ถึง 65°C และความเข้ากันได้ของสายไฟ 18 AWG ช่วยให้มั่นใจถึงความทนทานและประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมของโรงงานกังหันที่รุนแรง
