บอร์ดเชื่อมต่อกระบวนการ GE 531X133PRUALG1 ขนาด 100 มม. x 200 มม.

GE 531X133PRUALG1เป็นบอร์ดเชื่อมต่อสัญญาณที่ออกแบบมาเพื่อใช้งานร่วมกับระบบขับเคลื่อนอเนกประสงค์ของ GE ซึ่งเป็นส่วนหนึ่งของบอร์ดเชื่อมต่อสัญญาณรุ่น 531X ที่หลากหลาย หน้าที่หลักของบอร์ดนี้คือการประมวลผลสัญญาณอินพุต—ให้เป็นเอาต์พุตที่ใช้งานได้สำหรับระบบควบคุมที่เชื่อมต่อ เพื่อให้มั่นใจว่าข้อมูลจะไหลเวียนระหว่างเซ็นเซอร์/อุปกรณ์ต่อพ่วงและตัวควบคุมไดรฟ์ได้อย่างราบรื่น

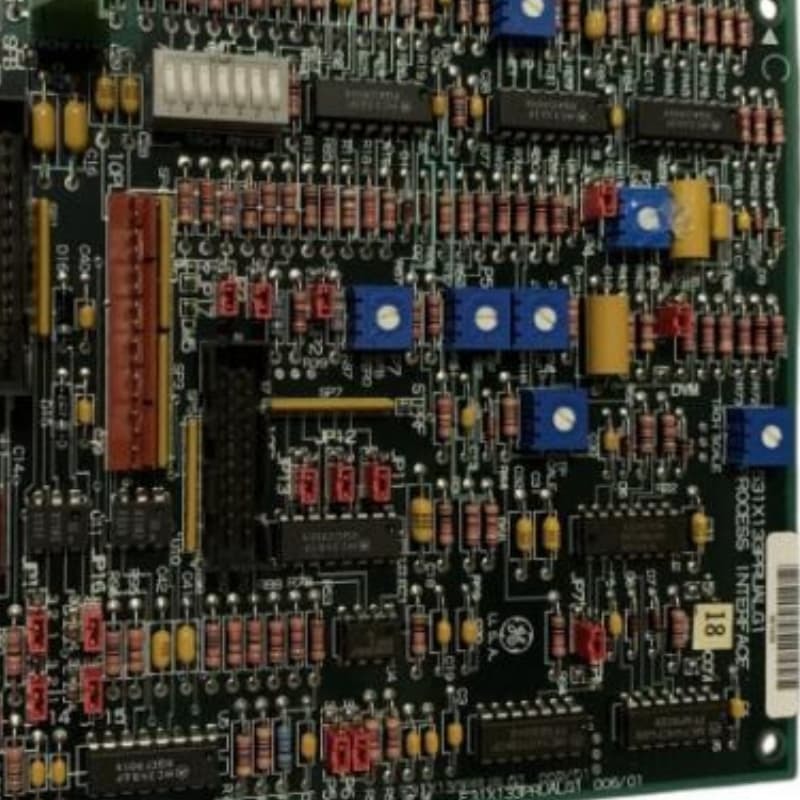

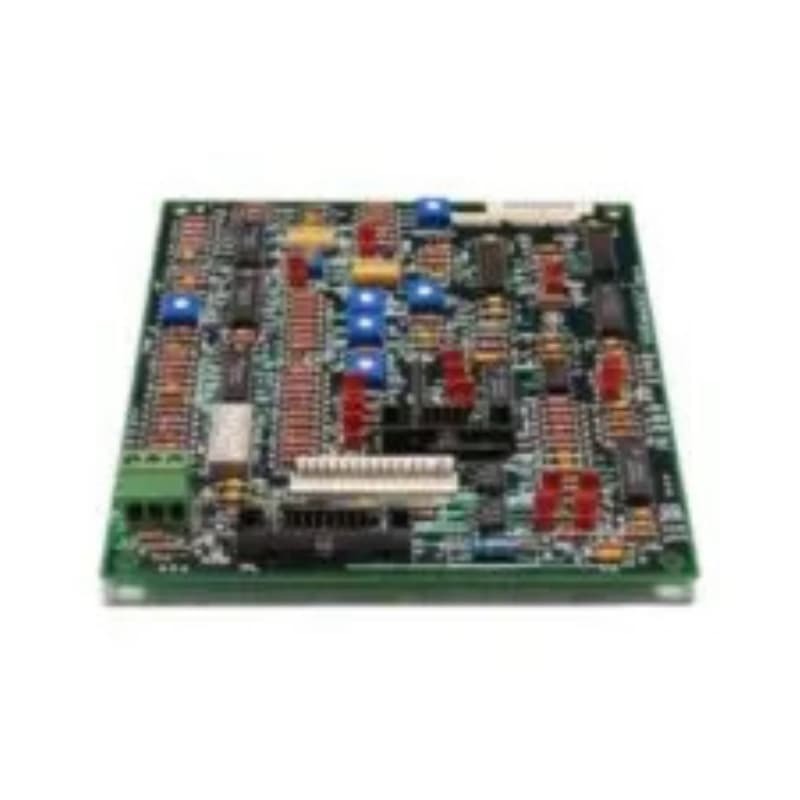

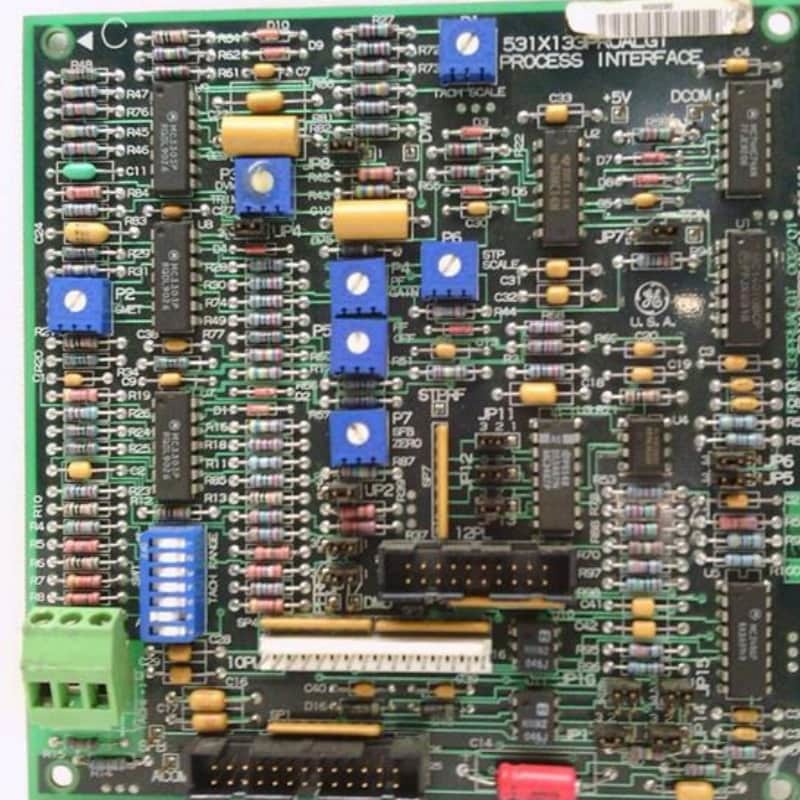

ในทางกายภาพ มีรูยึดที่มุมเพื่อการติดตั้งที่ยืดหยุ่น ป้ายกำกับที่ชัดเจน และตัวระบุอ้างอิงส่วนประกอบเพื่อการระบุตัวตนที่ง่ายดาย มีแถบขั้วต่อ 3 ตำแหน่ง, ขั้วต่อสายเคเบิลแบบพินแนวตั้งตัวผู้สองตัว และขั้วต่อส่วนหัวเดี่ยว ส่วนประกอบบนบอร์ดประกอบด้วยสวิตช์จัมเปอร์หลายตัว, จุดทดสอบ TP, ตัวรับสัญญาณอนาล็อก, อินเวอร์เตอร์อนาล็อก และสวิตช์ 7-toggle “Tach range” สามารถตรวจสอบความเข้ากันได้เฉพาะระบบได้ผ่านคู่มือผู้ใช้ GE ซึ่งยังให้คำแนะนำในการติดตั้งและบำรุงรักษาอีกด้วย

คุณสมบัติหลัก
แกนประมวลผลสัญญาณ: กรอง, ขยาย, แยก และแปลงสัญญาณอินพุตเป็นเอาต์พุตที่เข้ากันได้กับระบบควบคุม, เชื่อมต่อเซ็นเซอร์/อุปกรณ์ต่อพ่วงและตัวควบคุมไดรฟ์เพื่อการส่งข้อมูลที่เชื่อถือได้

การติดตั้งที่ยืดหยุ่น: รูยึดที่มุมรองรับการกำหนดค่าการติดตั้งที่หลากหลาย ปรับให้เข้ากับรูปแบบตู้ขับเคลื่อนอุตสาหกรรมที่แตกต่างกัน

การระบุตัวตนง่าย: รหัสระดับบอร์ดและตัวระบุอ้างอิงส่วนประกอบพร้อมหมายเลขชิ้นส่วนของผู้ผลิตช่วยลดความซับซ้อนในการตรวจสอบสินค้าคงคลัง การแก้ไขปัญหา และการเปลี่ยน

การควบคุมที่กำหนดค่าได้: สวิตช์จัมเปอร์, จุดทดสอบ TP และสวิตช์ 7-toggle “Tach range” ช่วยให้สามารถปรับและทดสอบสัญญาณได้ ปรับแต่งประสิทธิภาพให้ตรงกับความต้องการของระบบขับเคลื่อนเฉพาะ

ความเข้ากันได้กับระบบนิเวศของ GE: ออกแบบมาสำหรับไดรฟ์อเนกประสงค์ของ GE และเป็นส่วนหนึ่งของซีรีส์ 531X เพื่อให้มั่นใจถึงการผสานรวมที่ราบรื่นกับสถาปัตยกรรมการควบคุมอุตสาหกรรมของ GE
