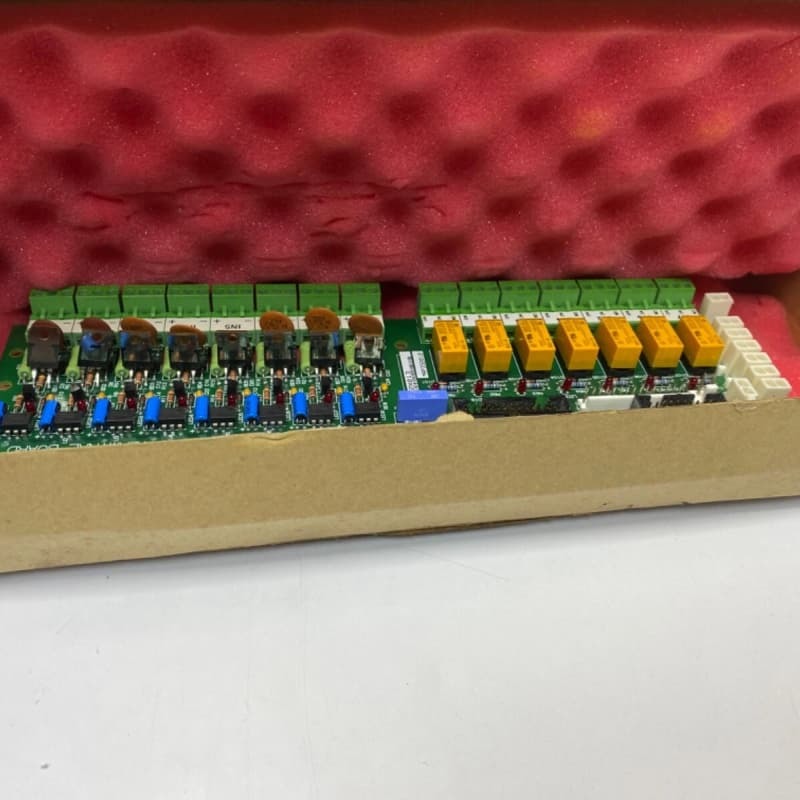

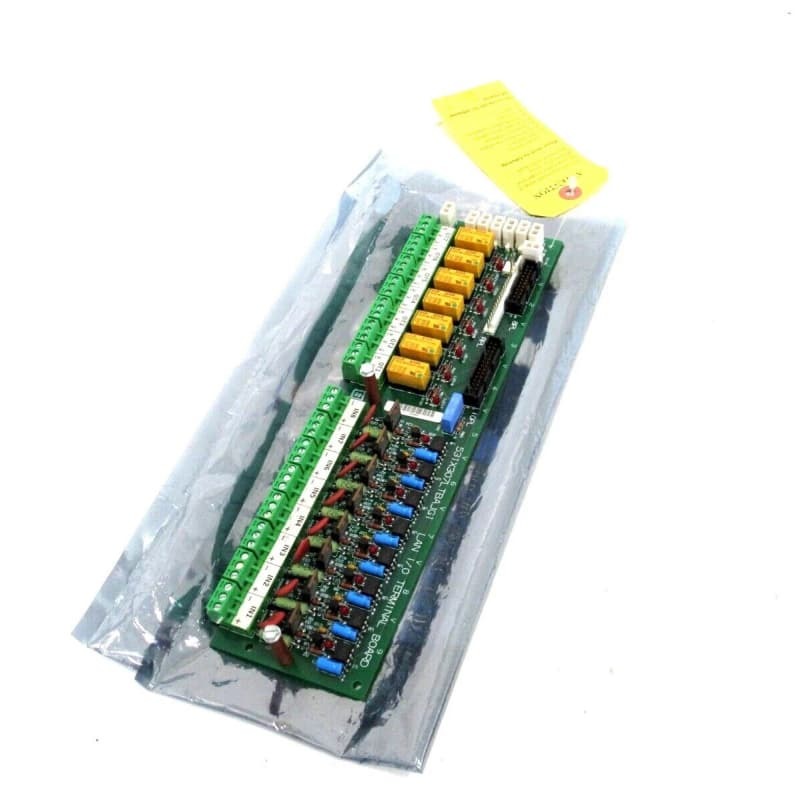

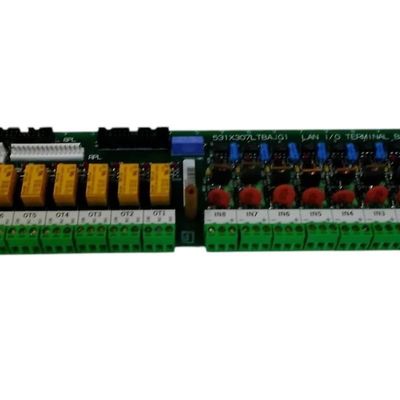

การ์ดเทอร์มินอล LAN I/O GE 531X307LTBAJG1 ขนาด 100 มม. x 200 มม.

GE 531X307LTBAJG1 เป็น LAN I/O Terminal Card ซึ่งเป็นส่วนหนึ่งของซีรีส์บอร์ดทดแทน 531X ของ GE ออกแบบมาเพื่อติดตั้งในตู้ขับ/กระตุ้นเพื่อทำหน้าที่เป็นอินเทอร์เฟซระหว่างอุปกรณ์ควบคุมและอุปกรณ์ภายนอก โดยจะกระจายสัญญาณ LAN และอำนวยความสะดวกในการสื่อสาร I/O ระหว่างบอร์ดเทอร์มินอล LTB, NTB/3TB และบอร์ดควบคุมไดรฟ์

ในฐานะที่เป็นรุ่น G1 มีปลั๊กอินพุตควบคุมที่กำหนดค่าได้แปดตัว 24 VDC ที่เชื่อมโยงกับบัส 8PL รวมถึงชุดเทอร์มินอลอินพุตแปดชุดที่รับ 24–240 VAC/DC; รุ่น G2 ไม่มีปลั๊กเหล่านี้และรองรับเฉพาะอินพุต DC เท่านั้น เอาต์พุตประกอบด้วยหน้าสัมผัสรีเลย์ Form C เจ็ดตัว (OT1–OT7) แรงดันไฟฟ้า/กระแสต่ำ และการเชื่อมต่อนำร่องสำหรับรีเลย์แรงดันไฟฟ้า/กระแสสูงเจ็ดตัว มีไฟ LED 15 ดวง: LED1–LED8 สำหรับสถานะอินพุต, LED17–LED23 สำหรับการเปิดใช้งานรีเลย์ และประเภทตัวเชื่อมต่อสองประเภท: สายริบบิ้น PL สำหรับ I/O/พลังงานภายใน และสายไฟ TB แต่ละเส้นสำหรับอุปกรณ์ภายใน/ภายนอก

คุณสมบัติหลัก
ความเข้ากันได้แบบ Dual-Revision และความยืดหยุ่นของอินพุต: รุ่น G1 มีปลั๊กอินพุตที่กำหนดค่าได้แปดตัว 24 VDC (CI1PL–CI8PL) และเทอร์มินอลอินพุต 24–240 VAC/DC ในขณะที่ G1/G2 ทั้งคู่เปิดใช้งานการถ่ายโอนสัญญาณ I/O อย่างราบรื่นผ่านบัส 8PL ไปยังบอร์ดควบคุม NTB/ไดรฟ์

เลเยอร์เอาต์พุตรีเลย์คู่: ให้หน้าสัมผัสรีเลย์ Form C เจ็ดตัวแรงดันไฟฟ้า/กระแสต่ำสำหรับการสลับพื้นฐานและการเชื่อมต่อนำร่องสำหรับรีเลย์แรงดันไฟฟ้า/กระแสสูงเจ็ดตัว รองรับความต้องการควบคุมอุปกรณ์ภายนอกที่หลากหลาย

การตรวจสอบสถานะที่ชัดเจน: ไฟ LED 15 ดวงให้การมองเห็นแบบเรียลไทม์—8 ดวงสำหรับการเปิดใช้งานวงจรอินพุต (IN1–IN8) และ 7 ดวงสำหรับสถานะรีเลย์ (RX1–RX7)—ทำให้การแก้ไขปัญหาและการตรวจสอบการทำงานง่ายขึ้น

การเชื่อมต่อที่มีโครงสร้าง: ตัวเชื่อมต่อ PL จัดการ I/O/พลังงานภายใน ในขณะที่ตัวเชื่อมต่อ TB เชื่อมโยงกับอุปกรณ์ภายใน/ภายนอก ทำให้มั่นใจได้ถึงการเดินสายที่เป็นระเบียบและเชื่อถือได้ และลดความเสี่ยงของการรบกวนสัญญาณ

การกระจายสัญญาณ LAN: ทำหน้าที่เป็นฮับที่เปิดใช้งาน LAN อำนวยความสะดวกในการสื่อสารระหว่างอุปกรณ์ควบคุมและอุปกรณ์ต่อพ่วง ซึ่งมีความสำคัญอย่างยิ่งสำหรับการทำงานของระบบขับ/กระตุ้นแบบบูรณาการ
