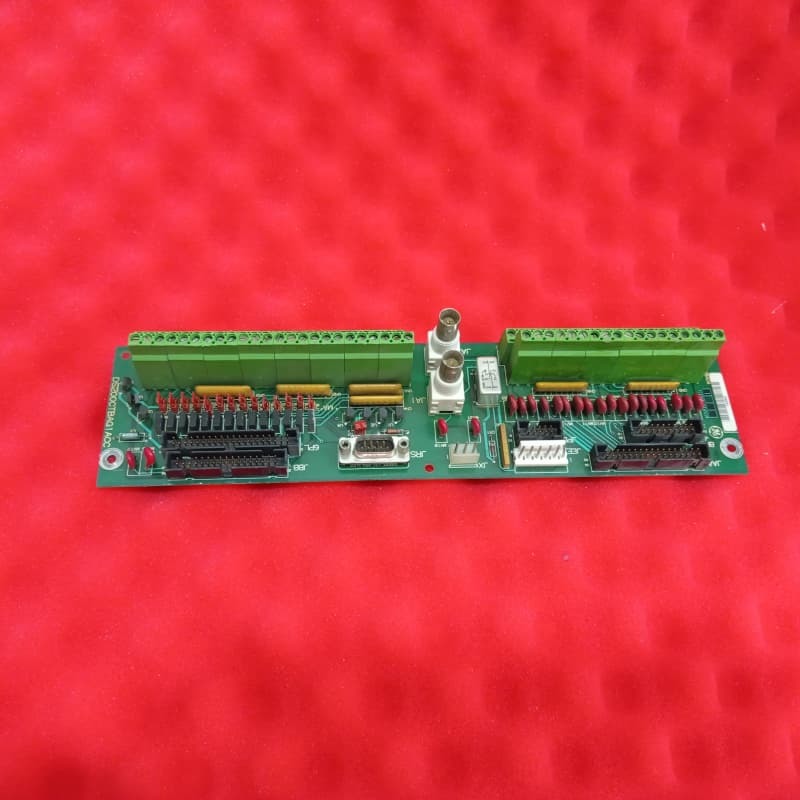

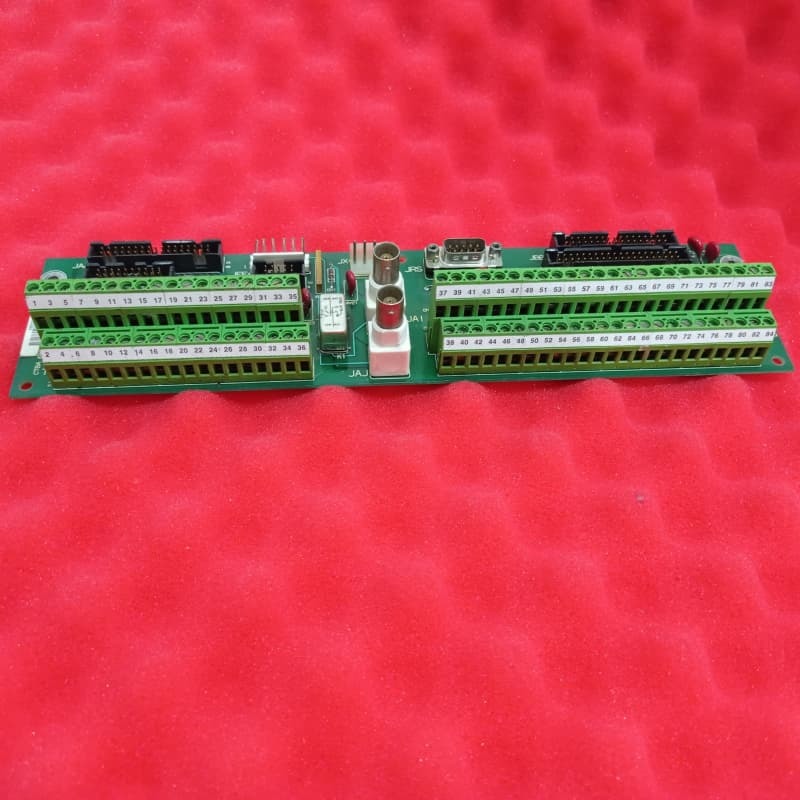

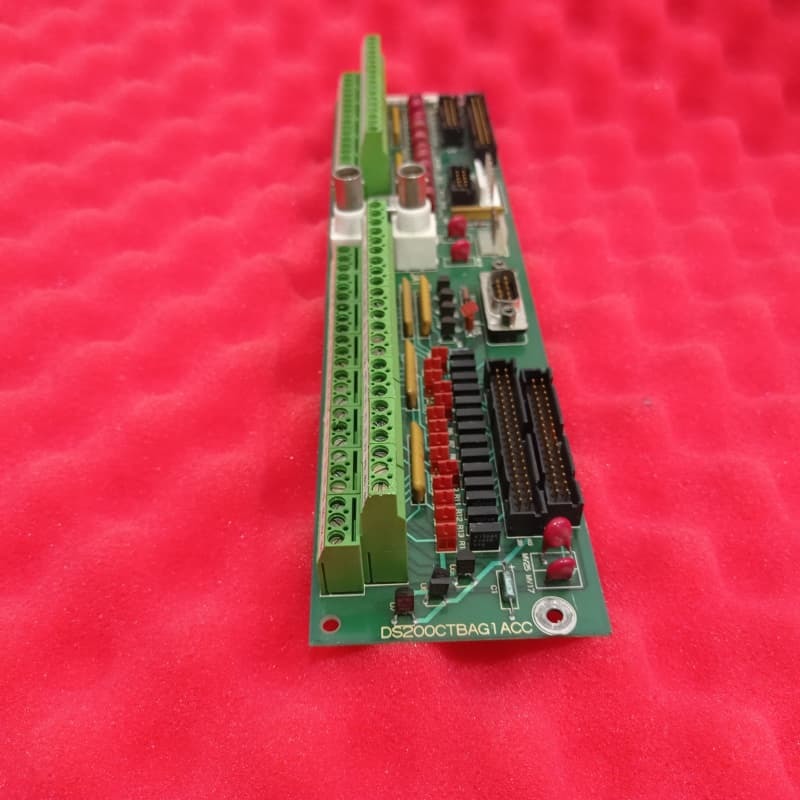

GE Mark V DS200CTBAG1A โมดูลสิ้นสุดสัญญาณอะนาล็อก ขนาด 330 มม. x 100 มม.

GE DS200CTBAG1A โมดูลการสิ้นสุดแบบอะนาล็อก

รายละเอียดสินค้า:

GE DS200CTBAG1A เป็นบอร์ดการสิ้นสุดแบบอะนาล็อก (CTBA) ที่ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมกังหัน SPEEDTRONIC Mark V LM — ใช้ในการจัดการลม ไอน้ำ และไดรฟ์อัตโนมัติของกังหันก๊าซ และเป็นส่วนหนึ่งของซีรีส์ Mark สุดท้ายของ GE ที่ใช้ประโยชน์จากเทคโนโลยี Speedtronic ที่จดสิทธิบัตรแล้ว ในฐานะบอร์ดการสิ้นสุดสำหรับตัวประมวลผลข้อมูลทั่วไปของระบบ มันอยู่ในแกน C/R5 ของ Mark V ซึ่งอำนวยความสะดวกในการส่งสัญญาณที่สำคัญและการตรวจสอบพลังงาน

ฟังก์ชันหลัก ได้แก่ การจัดการอินพุต/เอาต์พุต 4-20 mA, ลิงก์การสื่อสาร IONET/ARCNET และสัญญาณแรงดันไฟฟ้า/กระแสเพลา มีพอร์ต D-shell 9 พิน RS-232 สำหรับการวินิจฉัย TIMN, วาริสเตอร์สีแดง 23 ตัวสำหรับการปราบปรามแรงดันไฟฟ้า, ไดโอด 7 ตัว และตัวต้านทาน/ตัวเก็บประจุสำหรับการจำกัดแรงดันไฟฟ้าตกค้าง ทางกายภาพ มีรูเจาะจากโรงงานสองรูต่อปลายสั้นสำหรับการติดตั้ง และขั้วต่อที่เข้ากันได้กับ Mark V — โดยมีขั้วต่อ 6PL เป็นส่วนที่ไม่ได้ใช้งาน รวมถึงจัมเปอร์ฮาร์ดแวร์ 15 ตัวสำหรับการปรับแต่ง และมีการปรับปรุงฟังก์ชัน A-rated เพียงครั้งเดียว รีเลย์บายพาสช่วยให้การสื่อสาร COREBUS หากพลังงานสูญหาย และขั้วต่อ COREBUS ที่ไม่ได้ใช้งานต้องใช้ตัวต้านทานการสิ้นสุด

คุณสมบัติ:

การจัดการสัญญาณที่ครอบคลุม: จัดการ I/O 4-20 mA, การสื่อสาร IONET/ARCNET และสัญญาณแรงดันไฟฟ้า/กระแสเพลา ทำหน้าที่เป็นฮับการสิ้นสุดส่วนกลางสำหรับตัวประมวลผลข้อมูลทั่วไปของระบบ

ส่วนประกอบการวินิจฉัยและการป้องกัน: รวมถึงพอร์ต RS-232 สำหรับการวินิจฉัย TIMN, วาริสเตอร์/ไดโอด/ตัวต้านทานสำหรับการปราบปราม/จำกัดแรงดันไฟฟ้า และรีเลย์บายพาสสำหรับการซ้ำซ้อนในการสื่อสาร COREBUS

จัมเปอร์ที่กำหนดค่าได้: จัมเปอร์ 15 ตัวเปิดใช้งานการกำหนดเส้นทางสัญญาณแบบกำหนดเอง ปรับให้เข้ากับความต้องการในการควบคุมกังหันเฉพาะ

ระบบนิเวศขั้วต่อ Mark V: มีขั้วต่อเฉพาะสำหรับการเชื่อมต่อกับบอร์ด Mark V อื่นๆ พร้อมแนวทางที่ชัดเจนสำหรับขั้วต่อที่ไม่ได้ใช้งาน

การติดตั้งที่ปลอดภัย: รูเจาะจากโรงงานช่วยให้มั่นใจได้ถึงการติดตั้งที่มั่นคงในแกนกลางของระบบ รักษาความน่าเชื่อถือในสภาพแวดล้อมกังหันอุตสาหกรรม

พารามิเตอร์ทางเทคนิค:
