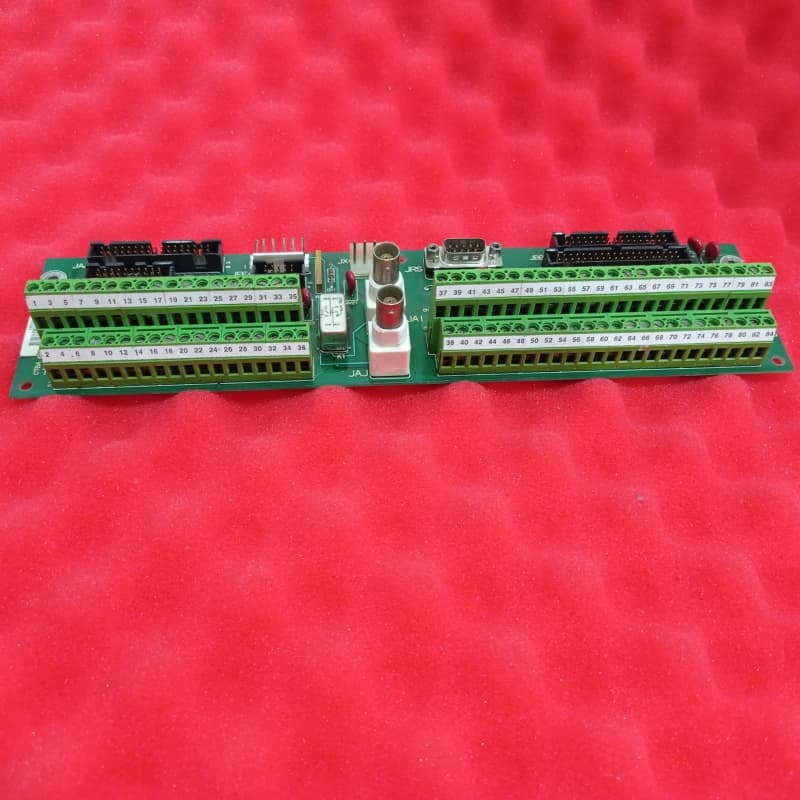

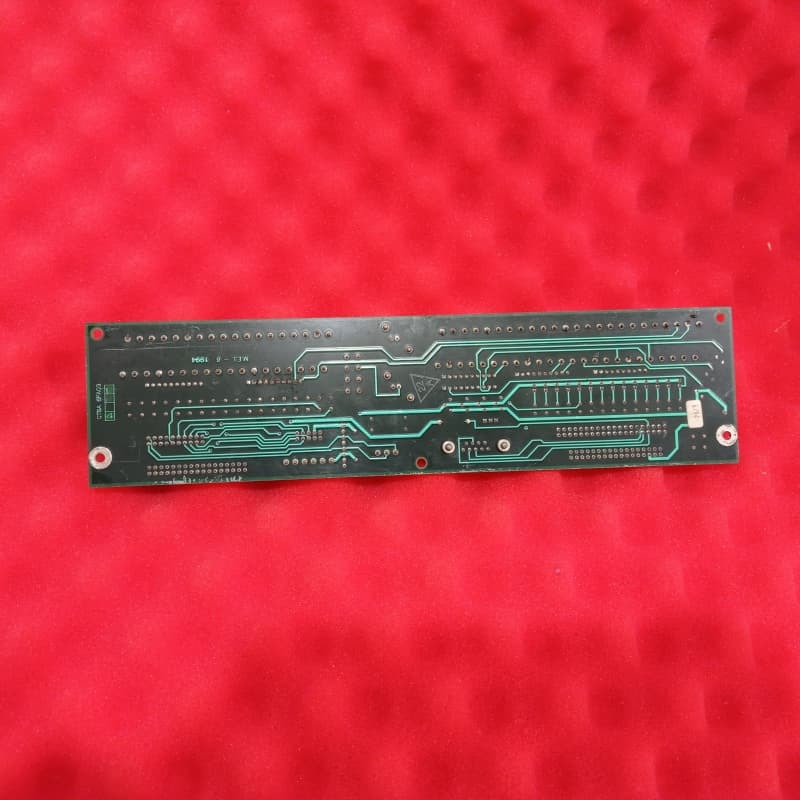

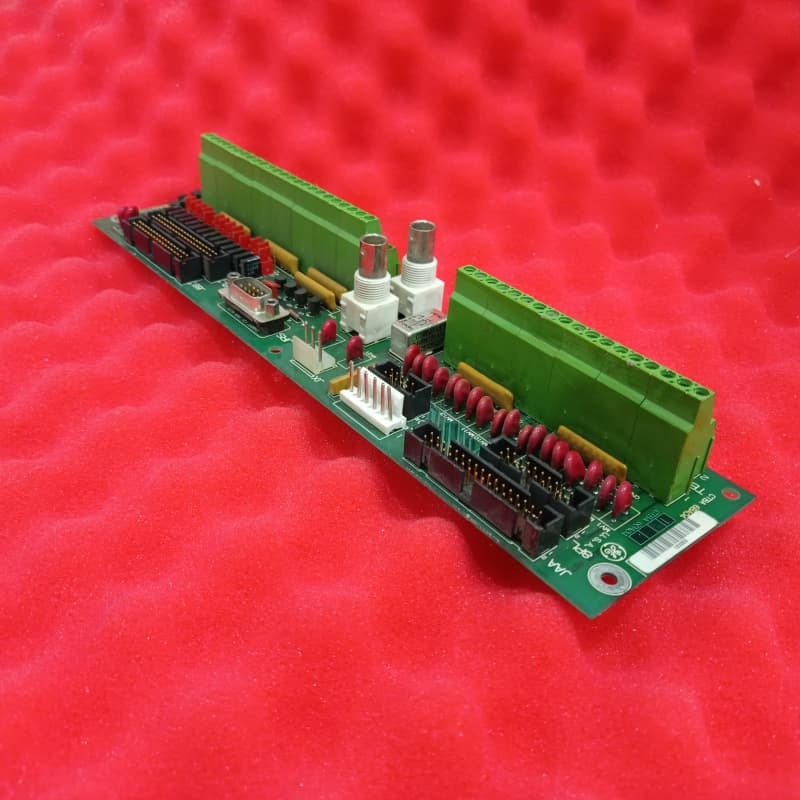

บอร์ดเทอร์มิเนชั่น GE DS200CTBAG1ADD ขนาด 330 มม. x 100 มม. Mark V

ใน core ของ Mark V บทบาทหลักคือการยุติและกำหนดเส้นทางสัญญาณที่สำคัญ: อินพุต/เอาต์พุต 4–20 mA, สัญญาณแรงดัน/กระแสเพลา, IONET สำหรับบอร์ด STCA/TCDA และ COREBUS สำหรับบอร์ด QTBA/STCA นอกจากนี้ยังได้รับพลังงาน 24 VDC จากบอร์ด TCPD และมีรีเลย์บายพาสเพื่อรักษาการสื่อสาร COREBUS หากพลังงานสูญหาย ในทางกายภาพ เป็น PCB ที่ยาวและแคบ มีรูเจาะมุม/ขอบสำหรับติดตั้ง ไดโอดเคลือบสีแดง และรหัสระบุ มีขั้วต่อที่หลากหลาย — โดยมี 6PL เป็นส่วนที่ไม่ได้ใช้งาน — รวมถึงส่วนประกอบต่างๆ เช่น MOVs มากกว่า 20 ตัว, จัมเปอร์หนึ่งโหล, ตัวต้านทาน และรีเลย์ ขั้วต่อ COREBUS ที่ไม่ได้ใช้งานต้องใช้ตัวต้านทานการสิ้นสุด และรายละเอียดอยู่ในเอกสารทางเทคนิคดั้งเดิมของ GE

คุณสมบัติหลัก
ประสิทธิภาพที่ปรับปรุง: สร้างขึ้นจาก DS200CTBAG1 ดั้งเดิมด้วยการปรับปรุงผลิตภัณฑ์สามรายการ ช่วยเพิ่มการจัดการสัญญาณหรือความน่าเชื่อถือสำหรับความต้องการในการควบคุม aeroderivative และกังหัน

การสิ้นสุดสัญญาณวิกฤต: รวมศูนย์การกำหนดเส้นทางของ I/O 4–20 mA, สัญญาณเพลา, IONET และ COREBUS เชื่อมโยงกับบอร์ด Mark V ที่สำคัญเพื่อรักษาความสมบูรณ์ของวงควบคุม

พลังงานและการป้องกันซ้ำซ้อน: รวมถึงรีเลย์บายพาสสำหรับการสื่อสาร COREBUS และ MOVs มากกว่า 20 ตัว + ไดโอดสีแดงสำหรับการปราบปราม/ควบคุมแรงดันไฟฟ้า ปกป้องวงจรที่ละเอียดอ่อน

การเชื่อมต่อที่กำหนดค่าได้และเป็นระเบียบ: มีสวิตช์จัมเปอร์หนึ่งโหลสำหรับการปรับแต่ง ขั้วต่อที่ติดป้ายกำกับจากโรงงานอย่างชัดเจน และแนวทางสำหรับชิ้นส่วนที่ไม่ได้ใช้งาน ทำให้การติดตั้งและการบำรุงรักษาง่ายขึ้น

การออกแบบเกรดอุตสาหกรรม: รูเจาะวงแหวนนำไฟฟ้าสำหรับการติดตั้งที่ปลอดภัยและส่วนประกอบที่ทนทานช่วยให้มั่นใจได้ถึงความเสถียรในสภาพแวดล้อมการทำงานของกังหันที่รุนแรง
