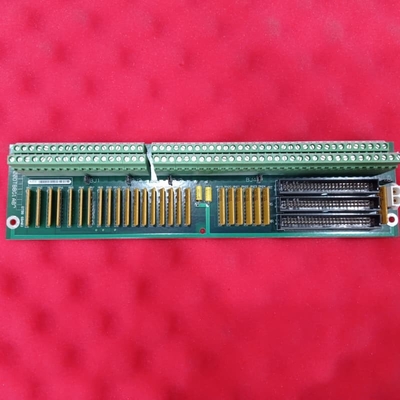

GE DS200DTBBG1ABB ทอร์มิเนลบอร์ด 330 มม x 200 มม สําหรับการควบคุมทอร์บีนมาร์ค V

GE DS200DTBBG1ABB เทอร์มินอลบอร์ดตัวเชื่อมต่อดิจิทัล Mark V Ge Turbine Control

รายละเอียดสินค้า:

GE DS200DTBBG1ABB เป็นโมดูลการสิ้นสุดการขยายอินพุตคอนแทคที่พัฒนาขึ้นสำหรับระบบควบคุมกังหัน Mark V ของ GE ซึ่งใช้ในการจัดการไดรฟ์อัตโนมัติของกังหันลม ไอน้ำ และก๊าซ และเป็นส่วนหนึ่งของผลิตภัณฑ์ชุดสุดท้ายของ GE ที่ใช้เทคโนโลยี Speedtronic ที่จดสิทธิบัตร เป็นรุ่นปรับปรุงของโมดูล DS200DTBBG1 ดั้งเดิม โดยมีการปรับปรุงผลิตภัณฑ์ที่สำคัญสามประการ

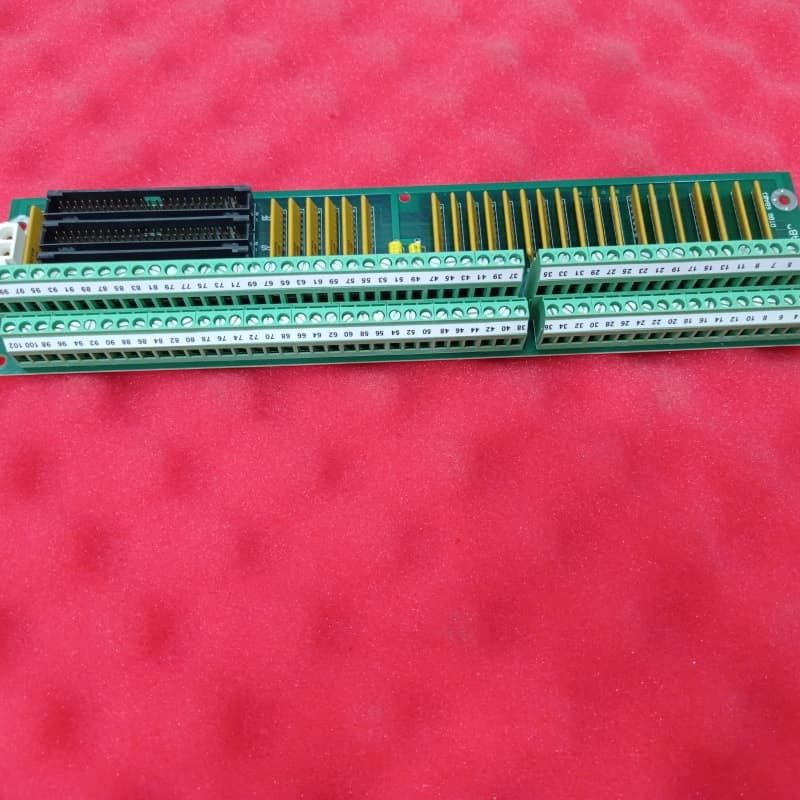

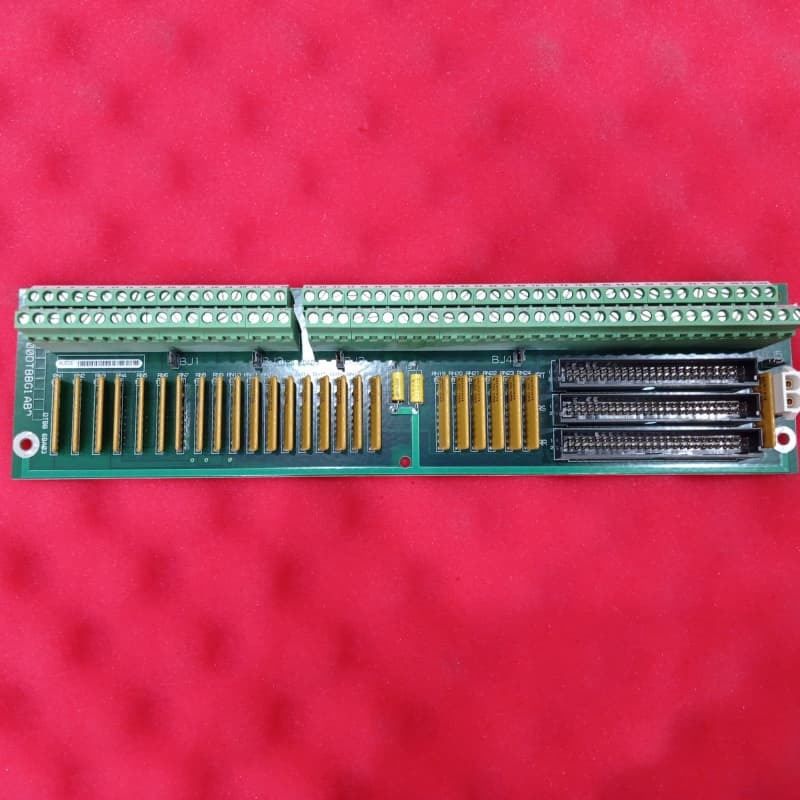

ในทางกายภาพ มีขนาดความสูง 3 นิ้ว และความยาว 11.5 นิ้ว พร้อมรูมุมสี่รูสำหรับติดตั้งกับแร็คบอร์ดของไดรฟ์ ฮาร์ดแวร์หลักประกอบด้วยบล็อกเทอร์มินอลสองตัว, ขั้วต่อ 50 พินสามตัว, ขั้วต่อ 40 พินสามตัว, ขั้วต่อแบบดาบปลายปืน, จัมเปอร์ห้าตัว และส่วนประกอบมาตรฐาน Mark V สำหรับการจำกัดแรงดันไฟฟ้า หมายเลขผลิตภัณฑ์ระบุว่าเป็นบอร์ด Mark V ที่ผลิตในประเทศที่มีฟังก์ชัน DTBB, การเคลือบ PCB ปกติ, การจำแนกประเภท Group 1 และการปรับปรุง A/B/B สิ่งสำคัญในการติดตั้งคือการวางในตำแหน่งเดียวกับบอร์ดที่ถูกแทนที่เพื่อให้แน่ใจว่าการเดินสายเคเบิลถูกต้อง การเดินสายที่ไม่ดีมีความเสี่ยงต่อการรบกวนทางไฟฟ้าและการระบายความร้อนของไดรฟ์ลดลง ซึ่งอาจทำให้สัญญาณผิดเพี้ยนหรือส่วนประกอบร้อนเกินไป

คุณสมบัติหลัก:
การรวม Mark V & Speedtronic: ปรับแต่งสำหรับระบบควบคุมกังหัน Mark V รองรับไดรฟ์กังหันลม/ไอน้ำ/ก๊าซ และใช้เทคโนโลยี Speedtronic ดั้งเดิมของ GE เพื่อให้มั่นใจถึงความเข้ากันได้กับสถาปัตยกรรมการควบคุมกังหันที่ครบวงจร

การสิ้นสุดอินพุตคอนแทคที่ขยาย: บล็อกเทอร์มินอลสองตัวช่วยให้สามารถจัดการสายสัญญาณจากส่วนกลางได้ ทำหน้าที่เป็นฮับขยายสำหรับอินพุตคอนแทคในลูปควบคุมกังหัน

การเชื่อมต่อเฉพาะ: รวมถึงขั้วต่อ 40 พิน, 50 พิน และดาบปลายปืน พร้อมส่วนประกอบจำกัดแรงดันไฟฟ้า เพื่อเชื่อมต่อกับฮาร์ดแวร์ระบบ Mark V และควบคุมสัญญาณ/การไหลของพลังงาน

ประสิทธิภาพที่ได้รับการปรับปรุงตามรุ่น: สร้างขึ้นจาก DS200DTBBG1 ดั้งเดิมพร้อมการปรับปรุงสามครั้ง ปรับปรุงความน่าเชื่อถือหรือความเข้ากันได้สำหรับความต้องการในการควบคุมกังหัน

การออกแบบที่สำคัญในการติดตั้ง: ต้องมีการจับคู่ตำแหน่งกับบอร์ดที่ถูกแทนที่และการเดินสายเคเบิลที่เข้มงวดเพื่อป้องกันปัญหาการรบกวนและการระบายความร้อน ซึ่งมีความสำคัญต่อความแม่นยำของสัญญาณและอายุการใช้งานของไดรฟ์
