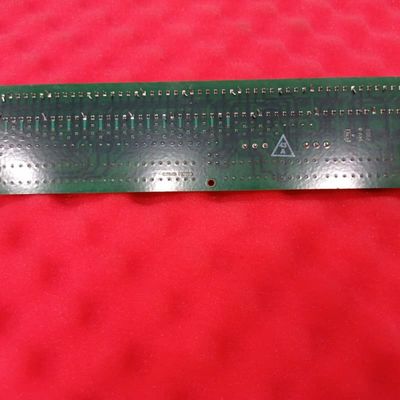

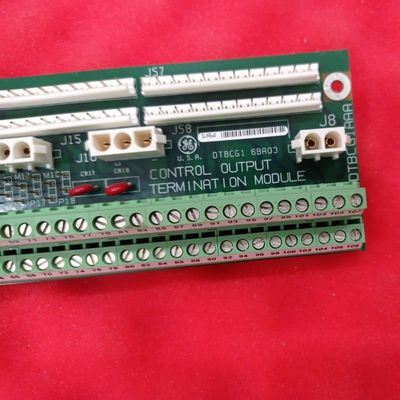

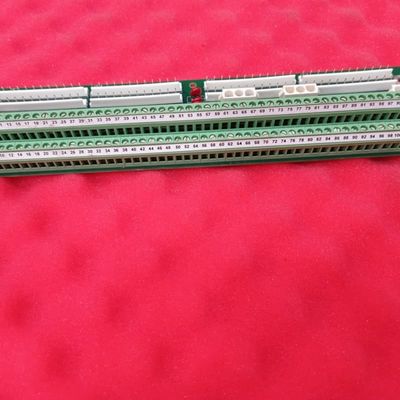

GE DS200DTBCG1A คอนเท็คท์อัพจุทเทอร์มินัลบอร์ด 100mm x 200mm

GE DS200DTBCG1A แผงขั้วต่อเอาต์พุตคอนแทค

รายละเอียดสินค้า:

GE DS200DTBCG1A เป็นโมดูลการสิ้นสุดเอาต์พุตคอนแทคที่อยู่ในซีรีส์ Mark V Turbine Control System รุ่นเก่าของ GE ซึ่งรวมเทคโนโลยี Speedtronic ที่จดสิทธิบัตรแล้ว และใช้เพื่อควบคุมกังหันก๊าซ ไอน้ำ และลมที่เข้ากันได้กับ GE เป็นรุ่นปรับปรุงของโมดูล DS200DTBCG1 ดั้งเดิม โดยมีการอัปเดตฟังก์ชัน A-rated เพียงครั้งเดียว

ติดตั้งในตำแหน่ง Q11, Q21 และ Q51 ภายในระบบ Mark V บทบาทหลักคือการสิ้นสุดและกำหนดเส้นทางสัญญาณเอาต์พุตคอนแทค ใน Q21/Q51 จะเชื่อมโยงกับรีเลย์ 30 ตัวบนบอร์ด TCRA ใน Q11 จะเชื่อมต่อกับรีเลย์เอาต์พุตคอนแทค TCRA 4 ตัว พร้อมจัมเปอร์เฉพาะสำหรับการควบคุมวาล์วระบายอากาศของท่อร่วมก๊าซ ทางกายภาพ ด้วยบล็อกขั้วต่อสองตัว ขั้วต่อเบย์เน็ตแบบสามสาย/สองสาย 2 ตัว จัมเปอร์ 10 ตัว และขั้วต่อเฉพาะ: JS1-JS8, J8 และ J15/J16 การติดตั้งและการเดินสายเคเบิลที่เหมาะสมมีความสำคัญอย่างยิ่ง สายสัญญาณต้องแยกออกจากสายไฟ 'มีเสียงรบกวน' เพื่อหลีกเลี่ยงการรบกวน และต้องไม่ปิดกั้นการไหลเวียนของอากาศเพื่อป้องกันความร้อนสูงเกินไป

คุณสมบัติหลัก:
การรวมระบบ Mark V Speedtronic Legacy: ปรับแต่งสำหรับระบบ Mark V’s turbine control โดยใช้ประโยชน์จากเทคโนโลยี Speedtronic ที่พิสูจน์แล้วของ GE และติดตั้งการตั้งค่าแบบเก่า

การกำหนดค่าเฉพาะตำแหน่ง: ปรับให้เข้ากับ Q11 และ Q21/Q51 ซึ่งตรงกับความต้องการเอาต์พุตของกังหันที่หลากหลาย

การจัดการสัญญาณความหนาแน่นสูง: บล็อกขั้วต่อสองตัวจัดการสายสัญญาณได้ถึง 220 เส้น พร้อมขั้วต่อเฉพาะสำหรับการกำหนดเส้นทางสัญญาณ/พลังงานรีเลย์ที่แม่นยำ

การลดทอนสัญญาณรบกวน: ต้องมีการแยกสายเคเบิลอย่างเข้มงวดหรือสายไฟแบบมีฉนวนหุ้มเพื่อหลีกเลี่ยงสัญญาณรบกวน ทำให้มั่นใจได้ถึงการส่งสัญญาณเอาต์พุตที่แม่นยำ—สายเคเบิลใยแก้วนำแสงสามารถรวมเข้ากับสายไฟได้อย่างปลอดภัย

ความปลอดภัยด้านความร้อน: ขึ้นอยู่กับการไหลเวียนของอากาศของไดรฟ์ที่ไม่ถูกกีดขวาง การติดตั้งที่เหมาะสมจะป้องกันไม่ให้ชุดสายเคเบิลปิดกั้นช่องระบายอากาศ ซึ่งช่วยปกป้องส่วนประกอบที่ร้อน
