GE Mark V DS200DTBDG1A โมดูลการปิด 330mm x 100mm x 200mm

GE MARK V DS200DTBDG1A Contact Output Expansion Termination Module

คำอธิบายผลิตภัณฑ์:

GE DS200DTBDG1A เป็น Contact Output Expansion Termination Module ซึ่งเป็นส่วนหนึ่งของ GE’s Mark V/Mark V LM Series ที่ออกแบบมาสำหรับระบบควบคุมกังหันไอน้ำ ในฐานะที่เป็นรุ่นปรับปรุงของ DS200DTBDG1 ดั้งเดิม ติดตั้งในตำแหน่ง Q11, Q21 และ Q51 เชื่อมต่อกับรีเลย์ 30 ตัวบนบอร์ด TCRA

บทบาทหลักคือการขยายขีดความสามารถของเอาต์พุตคอนแทค: เอาต์พุต 16 ใน 30 เอาต์พุตสามารถกำหนดค่าเป็นโซลินอยด์ผ่านจัมเปอร์ฮาร์ดแวร์ และเอาต์พุตเพิ่มเติมสองตัวรองรับตัวแปลงจุดระเบิดเมื่อเชื่อมต่อ J19/J20

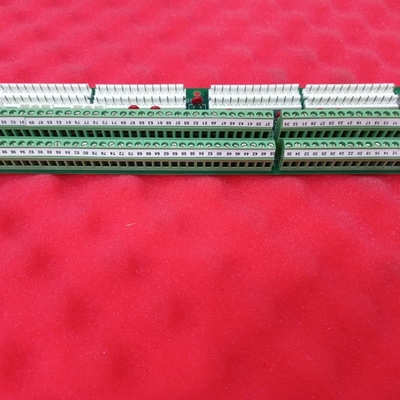

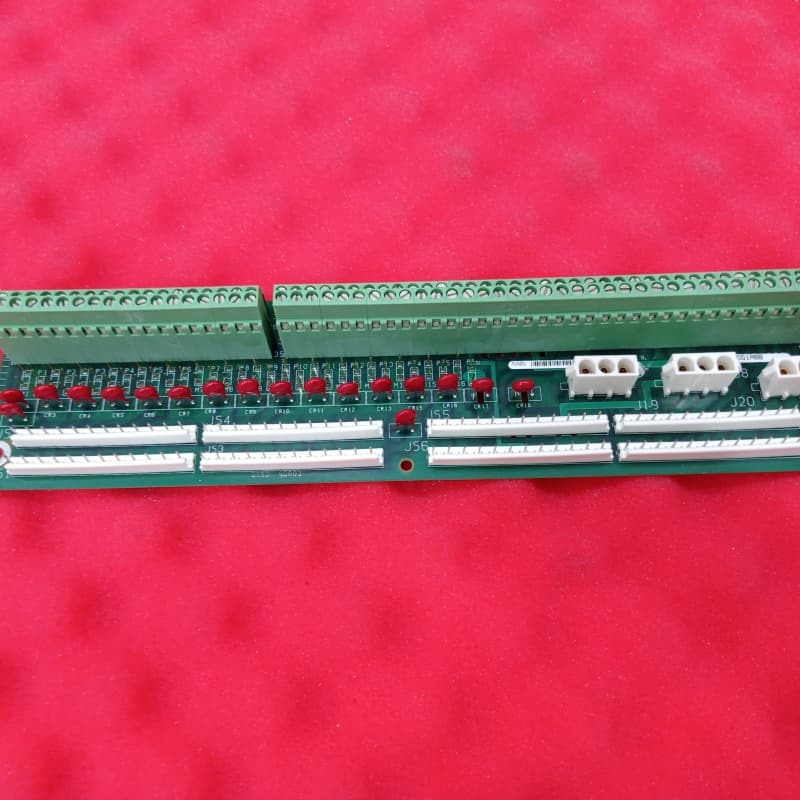

ในทางกายภาพ มีบล็อกเทอร์มินัลสองบล็อก จุดทดสอบหลายจุด จัมเปอร์ 2 ตัว ขั้วต่อ 3 ตัว 34 พิน และขั้วต่อ 8 ตัวสำหรับสัญญาณรีเลย์ TCRA  การทดสอบต้องใช้บุคลากรที่ผ่านการฝึกอบรมพร้อมอุปกรณ์ที่สอบเทียบแล้ว พื้นผิวปราศจากไฟฟ้าสถิต และอ้างอิงถึงคู่มือจากโรงงานโดยใช้ TP ID สำหรับการวินิจฉัยวงจร

คุณสมบัติหลัก:
การรวม Mark V Series: ปรับแต่งสำหรับระบบควบคุมกังหัน Mark V/Mark V LM ทำให้สามารถเชื่อมต่อกับรีเลย์ TCRA ได้อย่างราบรื่นและขยายความจุเอาต์พุตในตำแหน่ง Q11/Q21/Q51

เอาต์พุตที่กำหนดค่าได้: 16 เอาต์พุตที่กำหนดค่าได้เป็นโซลินอยด์ผ่านจัมเปอร์; เอาต์พุตเพิ่มเติมสองตัวสำหรับตัวแปลงจุดระเบิด เพิ่มความยืดหยุ่นสำหรับความต้องการเฉพาะของกังหัน

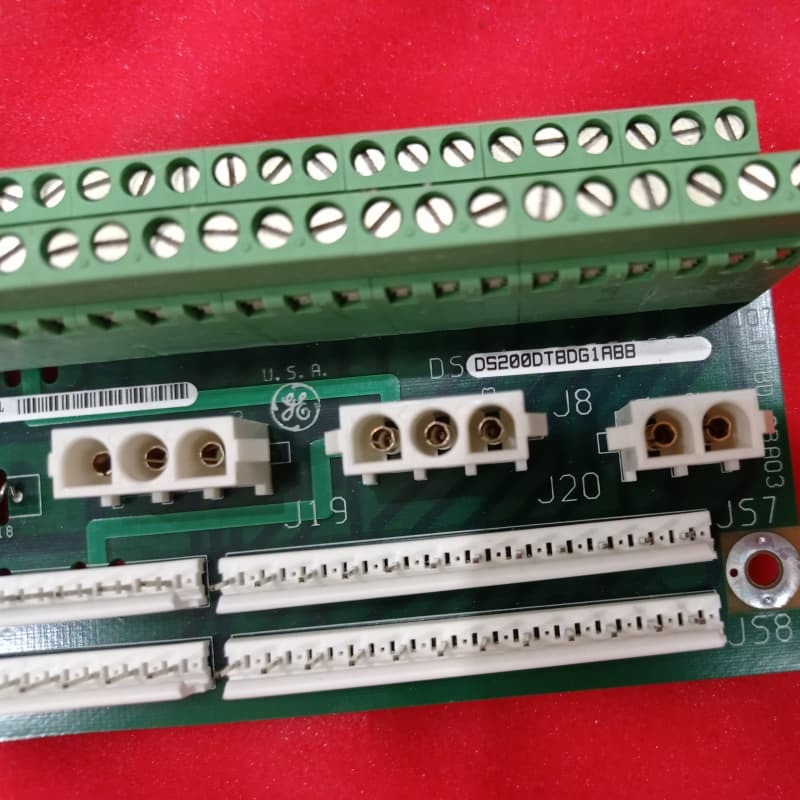

การเชื่อมต่อเฉพาะ: รวมถึง JS1–JS8, พลังงานโซลินอยด์ J8 และ J19/J20 ทำให้มั่นใจได้ถึงการกำหนดเส้นทางสัญญาณ/พลังงานที่แม่นยำภายในระบบควบคุม

ความสามารถในการวินิจฉัย: จุดทดสอบ (TP-labeled) พร้อมฟังก์ชันที่บันทึกไว้ในโรงงานช่วยให้สามารถแก้ไขปัญหาได้ตรงเป้าหมาย จำกัดเฉพาะผู้ให้บริการที่ผ่านการฝึกอบรมพร้อมอุปกรณ์ที่เหมาะสม

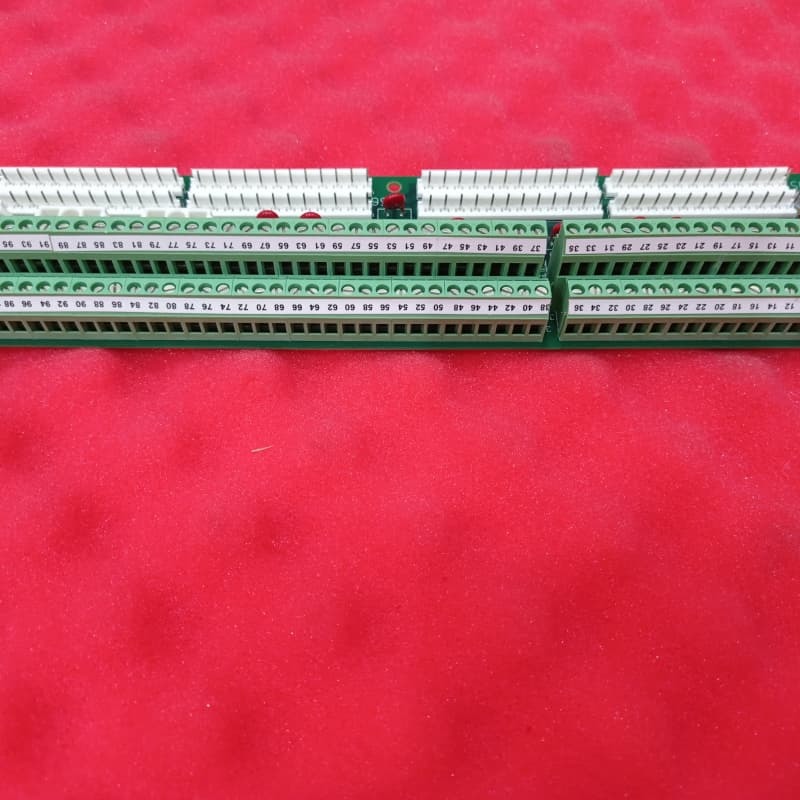

การสิ้นสุดความหนาแน่นสูง: บล็อกเทอร์มินัลสองบล็อกรองรับการเดินสายสัญญาณจำนวนมาก จัดการเอาต์พุตส่วนกลางสำหรับการตั้งค่าการควบคุมกังหันที่ซับซ้อน

การออกแบบที่ปรับปรุงใหม่: สร้างขึ้นจาก DS200DTBDG1 ดั้งเดิมพร้อมการอัปเดตการทำงาน ปรับปรุงความน่าเชื่อถือสำหรับการขยายเอาต์พุตคอนแทคในการทำงานของกังหัน

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

GE MARK V DS200DTBDG1A CONTACT OUTPUT EXPANSION TERMINATION MODULE เป็นหนึ่งในรุ่นขั้นสูงของซีรีส์ GE Turbine Control Unit รุ่นนี้ให้ความสามารถในการประมวลผลและการสื่อสารแบบดิจิทัลความเร็วสูง ซึ่งช่วยให้สามารถควบคุมกังหันก๊าซได้อย่างแม่นยำและรวดเร็ว ผลิตภัณฑ์นี้ผลิตในสหรัฐอเมริกาและได้รับการรับรองด้วย COO ซึ่งรับประกันคุณภาพและความน่าเชื่อถือ
