แผงขั้วต่อ GE DS200DTBDG1ABB ขนาด 330 มม. x 200 มม. สำหรับการควบคุมกังหัน Mark V

GE DS200DTBDG1ABB แผงขั้วต่อ Mark V Ge Turbine Control

รายละเอียดสินค้า:

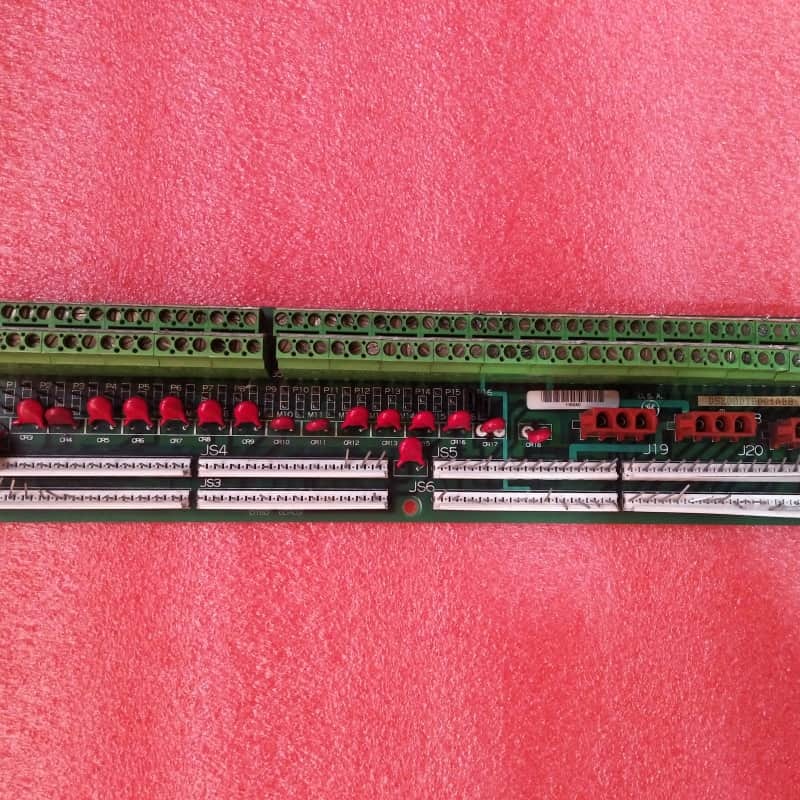

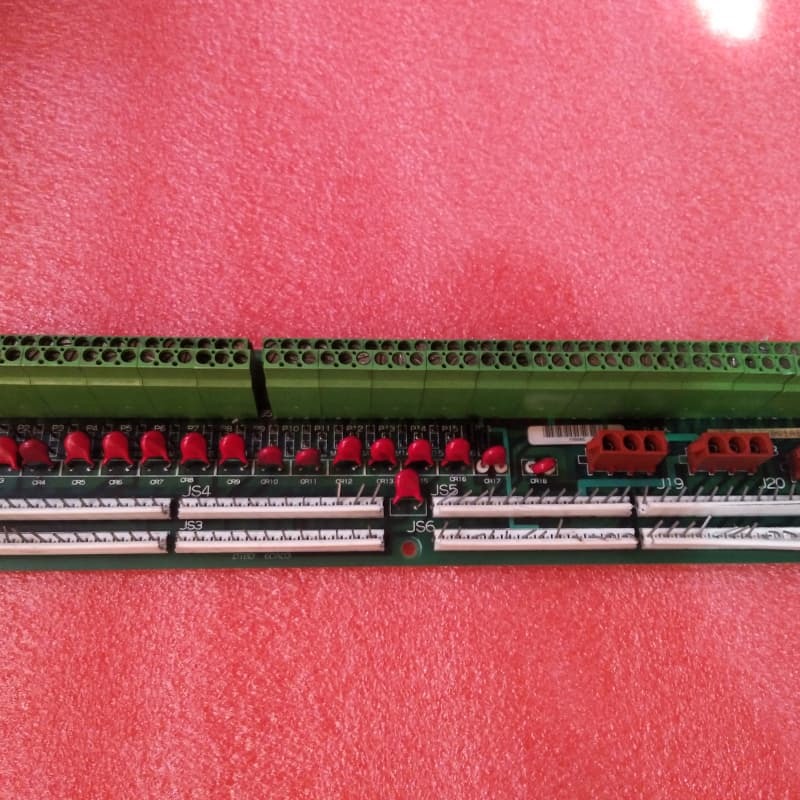

GE DS200DTBDG1ABB เป็นโมดูลขั้วต่อส่วนขยายเอาต์พุตคอนแทคที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark V ของ GE ซึ่งใช้ในการจัดการไดรฟ์อัตโนมัติของกังหันลม ก๊าซ และไอน้ำ และเป็นส่วนหนึ่งของผลิตภัณฑ์ซีรีส์สุดท้ายของ GE ที่ใช้เทคโนโลยี Speedtronic ที่จดสิทธิบัตร แม้ว่าจะไม่มีป้ายประกอบแบบแยกส่วนพิเศษในหมายเลขผลิตภัณฑ์ แต่ก็ทำหน้าที่เป็นฮับการสิ้นสุดที่สำคัญสำหรับเอาต์พุตคอนแทคในระบบ Mark V

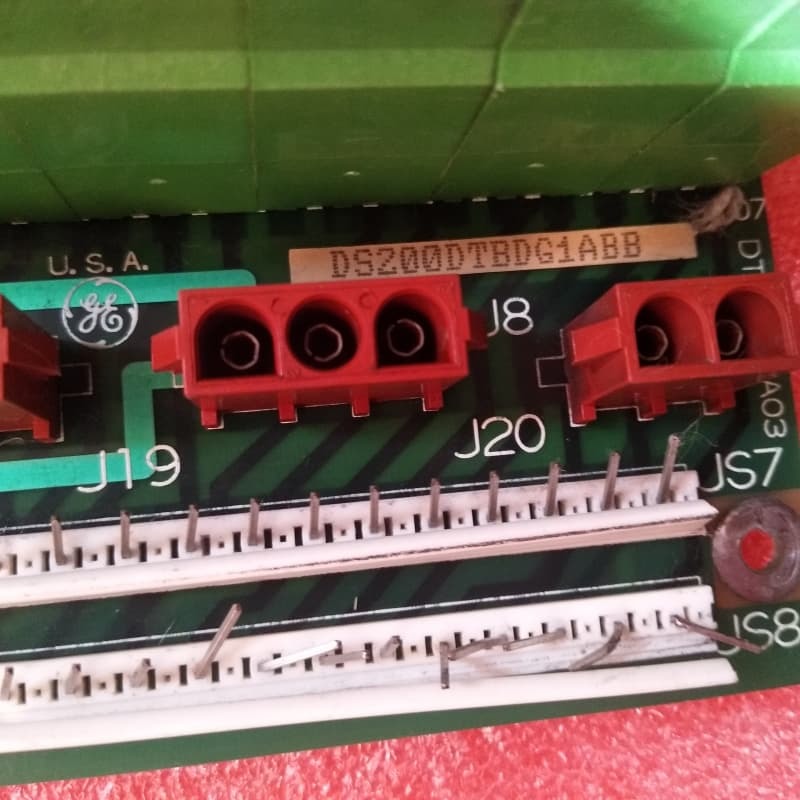

ในทางกายภาพ มีขนาด 11.25 นิ้ว (ยาว) × 3 นิ้ว (สูง) มีสารเคลือบป้องกัน PCB มาตรฐานหนา และมีส่วนประกอบจำกัดแรงดันไฟฟ้ามาตรฐาน Mark V ยึดด้วยสกรูไปยังตำแหน่งภายในไดรฟ์เฉพาะ และเชื่อมต่อกับบอร์ด Mark V หลักผ่านขั้วต่อเฉพาะ: JS1-JS8 สำหรับสัญญาณรีเลย์ TCRA, J8 สำหรับกำลังไฟโซลินอยด์ TCPD และ J19/J20 ที่เชื่อมต่อแบบเดซี่เชนสำหรับกำลังไฟเอาต์พุตคอนแทค การติดตั้งต้องถอดสกรูออกอย่างระมัดระวังเพื่อหลีกเลี่ยงการทำฮาร์ดแวร์หล่นลงในไดรฟ์ ซึ่งเสี่ยงต่อการลัดวงจรหรือความเสียหายของส่วนประกอบ การติดฉลากสายเคเบิลเพื่อให้ติดตั้งใหม่ได้ง่าย และการเดินสายเคเบิลเพื่อไม่ให้กีดขวางช่องระบายอากาศ

คุณสมบัติหลัก:

ความเข้ากันได้กับ Mark V Speedtronic Legacy: ปรับแต่งสำหรับระบบ Mark V’s turbine control โดยผสานรวมเทคโนโลยี Speedtronic ที่จดสิทธิบัตรของ GE และรองรับการติดตั้งกังหันลม/ก๊าซ/ไอน้ำแบบเดิม

การออกแบบที่ได้รับการปกป้องและกะทัดรัด: สารเคลือบ PCB หนาช่วยปกป้องส่วนประกอบ ในขณะที่ขนาด 11.25”×3” พอดีกับตำแหน่งไดรฟ์ที่กำหนดไว้ ทำให้มั่นใจได้ถึงการติดตั้งที่ปลอดภัยและประหยัดพื้นที่

การเชื่อมต่อบอร์ดเฉพาะ: ขั้วต่อช่วยให้การเชื่อมต่อสัญญาณ/พลังงานกับบอร์ด TCRA และ TCPD เป็นไปอย่างราบรื่น รักษาความสมบูรณ์ของการสิ้นสุดเอาต์พุตคอนแทค

การติดตั้งที่เน้นความปลอดภัย: ต้องจัดการสกรูอย่างระมัดระวังเพื่อป้องกันการลัดวงจร/ความเสียหายของไดรฟ์ และการติดฉลาก/การเดินสายเคเบิลเพื่อหลีกเลี่ยงช่องระบายอากาศที่ถูกปิดกั้น ลดความเสี่ยงในการปฏิบัติงานระหว่างการบำรุงรักษา

การควบคุมแรงดันไฟฟ้า: มีวงจรเรียงกระแส ไดโอด และตัวเก็บประจุมาตรฐาน Mark V สำหรับการจำกัดแรงดันไฟฟ้า ปกป้องวงจรที่ละเอียดอ่อนและรับประกันประสิทธิภาพที่เสถียรในสภาพแวดล้อมการควบคุมกังหัน
