การ์ด Snubber อินเวอร์เตอร์ GE Mark V DS200IQXDG1A ขนาด 330 มม. x 100 มม.

GE Mark V DS200IQXDG1A Inverter Snubber Card สำหรับระบบควบคุมกังหัน

รายละเอียดสินค้า:

GE DS200IQXDG1A เป็น Inverter Snubber Card ซึ่งเป็นส่วนหนึ่งของระบบควบคุม Mark V Speedtronic ของ GE—ใช้สำหรับกังหันก๊าซ/ไอน้ำขนาดกลางถึงขนาดใหญ่ และชุดย่อย EX2000 ของ Mark V ในฐานะที่เป็นรุ่นปรับปรุงของรุ่นพื้นฐาน บทบาทหลักของมันคือการลดทอนการเปลี่ยนแปลงชั่วขณะในการสลับของอินเวอร์เตอร์: มันใช้ส่วนประกอบแบบพาสซีฟเพื่อระงับแรงดันไฟฟ้าที่พุ่งสูงขึ้น ดูดซับพลังงานการสลับส่วนเกิน และลด EMI ปกป้องสารกึ่งตัวนำกำลังไฟฟ้า และรับประกันการทำงานของอินเวอร์เตอร์ที่เสถียร

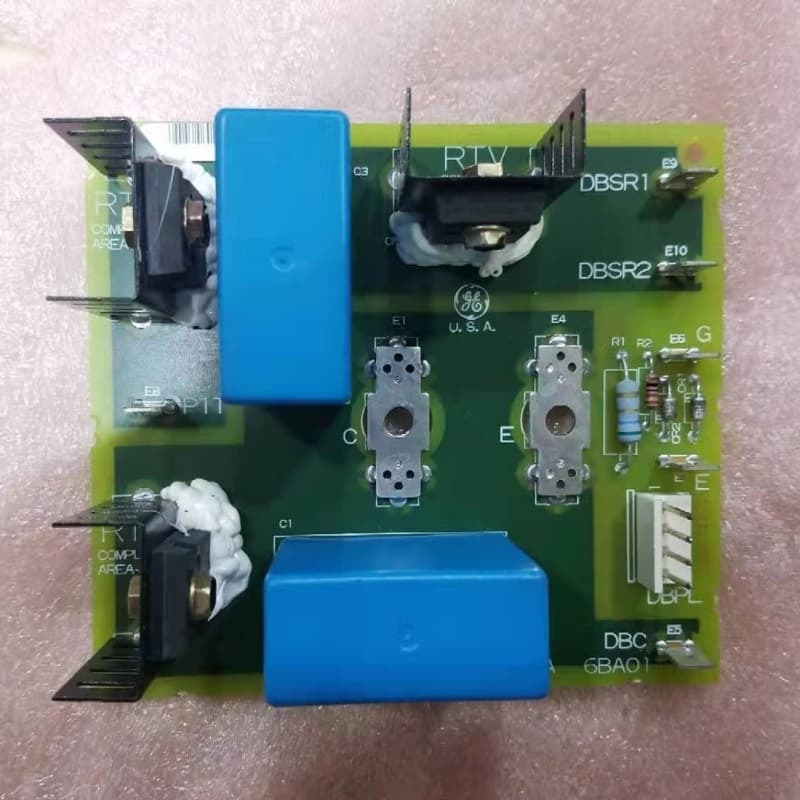

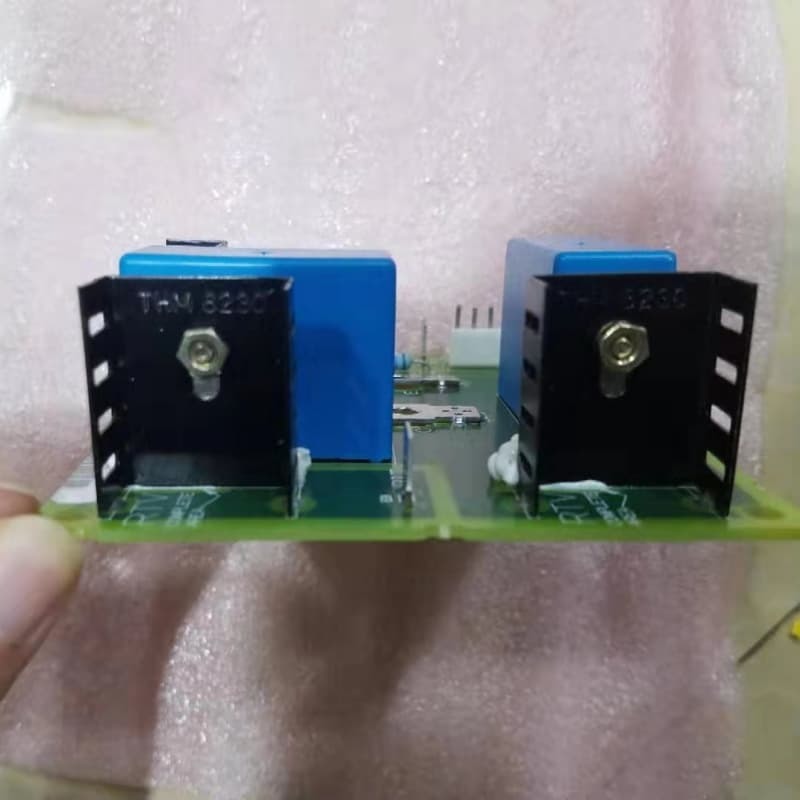

ในทางกายภาพ มันเป็นบอร์ดขนาดเล็กที่มีรูยึดมุม มีขั้วต่อสี่ตัว ส่วนหัวพินแนวตั้งสองตัว ขั้วต่อแบบเสียบห้าตัว ฮีทซิงค์สามตัวพร้อมทรานซิสเตอร์ และตัวเก็บประจุโพลีโพรพิลีน WIMA FKP 1 สองตัว การซ้ำซ้อนสามเท่าของ Mark V ช่วยให้สามารถทำงานได้โดยไม่ต้องปิดกังหันระหว่างการซ่อมแซมส่วนประกอบ

คุณสมบัติหลัก:

แกนป้องกันอินเวอร์เตอร์: ระงับแรงดันไฟฟ้าที่พุ่งสูงขึ้น ดูดซับพลังงานการสลับ และลด EMI/การเปลี่ยนแปลงชั่วขณะ ปกป้อง IGBT/MOSFET และทำให้ประสิทธิภาพของอินเวอร์เตอร์มีเสถียรภาพ

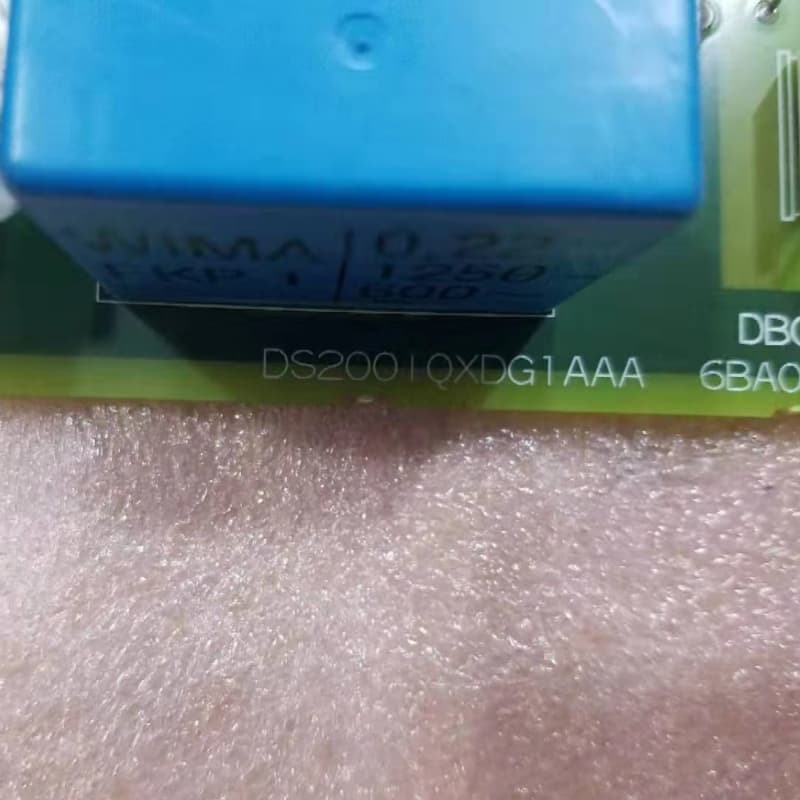

ส่วนประกอบเฉพาะทาง: ตัวเก็บประจุ WIMA FKP 1 สองตัว และฮีทซิงค์ช่วยเพิ่มประสิทธิภาพในการจัดการพัลส์และการจัดการความร้อนสำหรับสภาวะอุตสาหกรรม

การออกแบบที่กะทัดรัด ติดตั้งได้: รูปแบบขนาดเล็กที่มีรูมุมเพื่อการติดตั้งที่ง่ายดาย ตัวเชื่อมต่อที่หลากหลายช่วยให้เชื่อมต่อระบบได้อย่างราบรื่น

การสนับสนุนความซ้ำซ้อน: สอดคล้องกับสถาปัตยกรรมซ้ำซ้อนสามเท่าของ Mark V ทำให้สามารถซ่อมแซมได้โดยไม่ต้องปิดกังหัน—ซึ่งมีความสำคัญอย่างยิ่งต่อการทำงานของอุตสาหกรรม

พารามิเตอร์ทางเทคนิค:
