การ์ดเชื่อมต่อพลังงาน GE DS200PCCAG5ACB ขนาด 330 มม. x 200 มม. Mark V

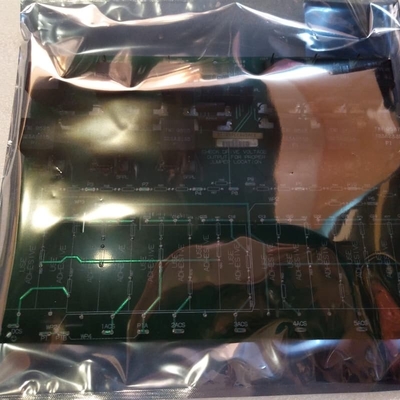

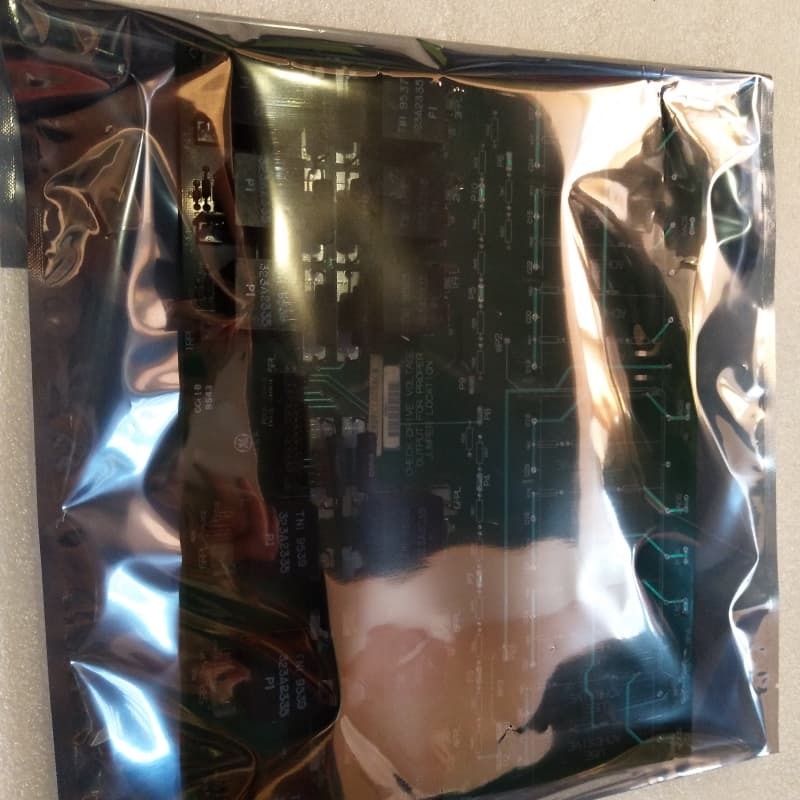

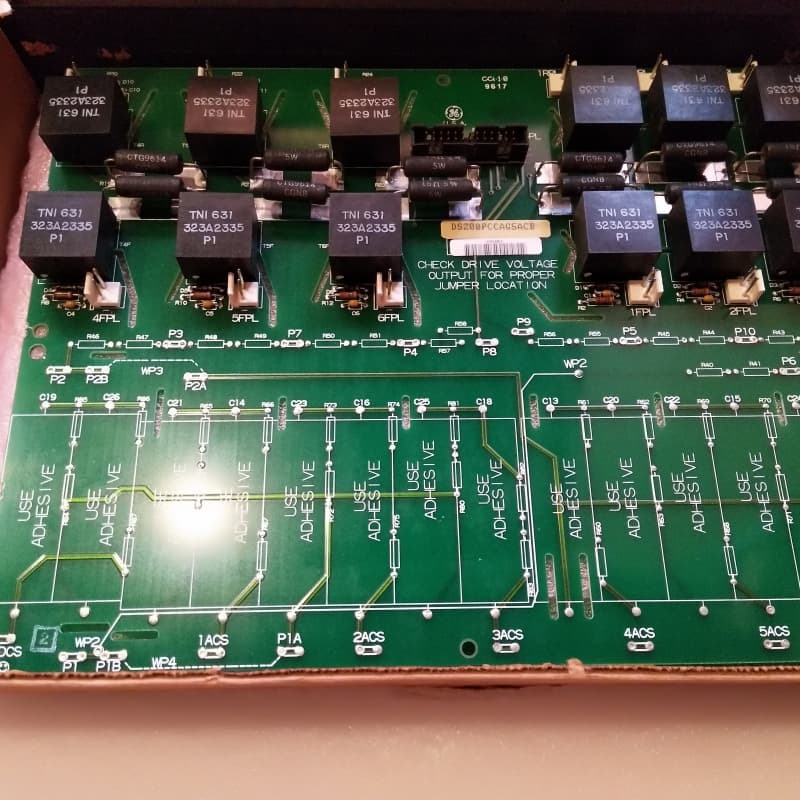

GE DS200PCCAG5ACB Power Connect Card

รายละเอียดสินค้า:

GE Speedtronic Mark V DS200PCCAG5ACB เป็น Power Connect Card กำลังสูงที่ออกแบบมาเพื่อเชื่อมต่อสะพานไฟ SCR และวงจรควบคุมของไดรฟ์ ใช้หม้อแปลงพัลส์เพื่อส่งสัญญาณขับเกตไปยังสะพาน SCR และจัดอยู่ในประเภท “กำลังสูง” เนื่องจากตัวหน่วงถูกย้ายไปอยู่ที่อื่นในระบบ ซึ่งต้องจับคู่กับคอนโทรลเลอร์กำลังสูง

มีขั้วต่อแบบเสียบ 12 ตัวสำหรับพัลส์เกต SCR ไปข้างหน้า/ย้อนกลับ ขั้วต่อหนึ่งตัวสำหรับการสื่อสารบอร์ดจ่ายไฟชนิด DCFB รวมถึงตัวเหนี่ยวนำขา ฟิวส์ และจัมเปอร์ 4 เส้น ติดตั้งอยู่ด้านหลังบอร์ดควบคุมไดรฟ์ ยึดติดกับตัวยึดบอร์ดผ่านตัวยึดพลาสติกหกตัว ไวต่อไฟฟ้าสถิต มีรูฉนวนที่เจาะจากโรงงานเพื่อการติดตั้งที่ปลอดภัย ป้ายผลิตภัณฑ์ “G5” ระบุถึงการเป็นสมาชิก Mark V Group 5, แรงดันไฟฟ้าสูงสุด AX 1500 V rms และความเข้ากันได้กับเฟรม Mark V สไตล์ J/K/M

คุณสมบัติหลัก:
การรวม SCR กำลังสูง: ย้ายตัวหน่วง/สตริงการลดทอนสำหรับการใช้งานกำลังสูง จับคู่กับคอนโทรลเลอร์กำลังสูงเพื่อเชื่อมต่อสะพาน SCR และวงจรควบคุมผ่านหม้อแปลงพัลส์

การเชื่อมต่อเป้าหมาย: ขั้วต่อแบบเสียบ 12 ตัวสำหรับพัลส์เกต SCR สองทิศทางและขั้วต่อแหล่งจ่ายไฟ DCFB ช่วยให้มั่นใจได้ถึงการเชื่อมต่อสัญญาณ/พลังงานที่ราบรื่นในไดรฟ์ Mark V

ความเข้ากันได้กับ Mark V Group 5: ป้าย “G5” ยืนยันแรงดันไฟฟ้าสูงสุด 1500 V rms และพอดีกับเฟรม J/K/M ทำให้การตรวจสอบความเข้ากันได้สำหรับระบบ Mark V ง่ายขึ้น

การติดตั้งที่ปลอดภัย: ติดตั้งด้านหลังบอร์ดควบคุมไดรฟ์/แหล่งจ่ายไฟ ยึดด้วยตัวยึดพลาสติกหกตัวกับตัวยึด—พร้อมรูเจาะฉนวนเพื่อการวางตำแหน่งที่ปลอดภัยและมั่นคง

ความปลอดภัยจากไฟฟ้าสถิตและแรงดันไฟฟ้า: ได้รับการปฏิบัติเหมือนไวต่อไฟฟ้าสถิต บอร์ดฐานหลีกเลี่ยงการสะสมแรงดันไฟฟ้าบนพื้นผิวที่เป็นอันตรายหลังจากการปิดเครื่อง ซึ่งมีความสำคัญอย่างยิ่งสำหรับการติดตั้ง/บำรุงรักษาที่ปลอดภัย
