การ์ดควบคุมไดรฟ์ GE Mark V DS215GASCG4AZZ01A ขนาด 330 มม. x 200 มม.

GE MARK V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) การ์ดควบคุมไดรฟ์

รายละเอียดสินค้า:

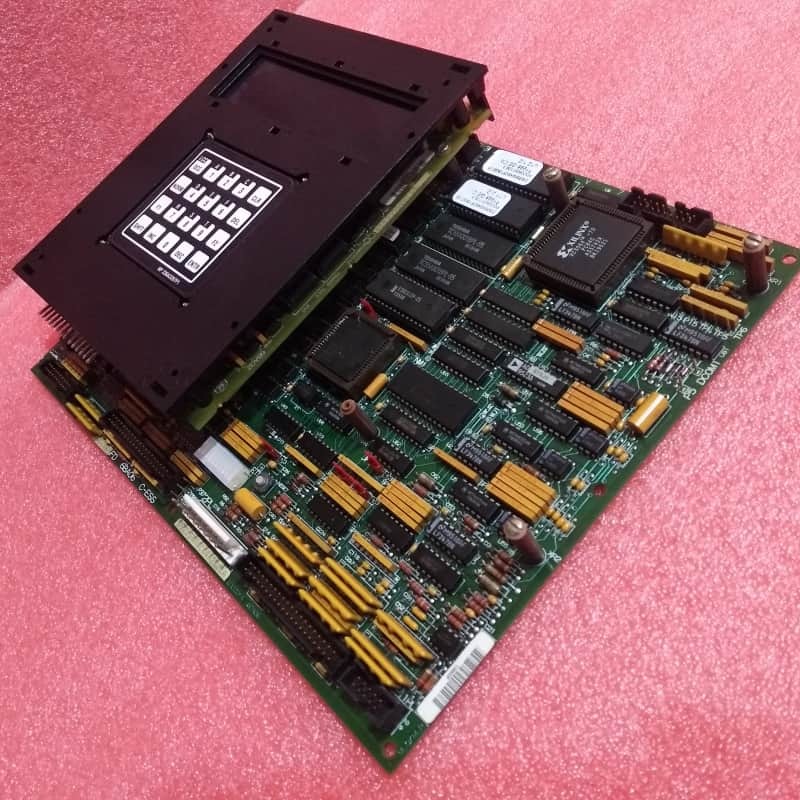

GE Mark V DS215GASCG4AZZ01A เป็นการ์ดควบคุมไดรฟ์แบบออลอินวัน ซึ่งออกแบบมาสำหรับระบบควบคุมกังหัน Mark V ของ GE แต่มีความสำคัญในฐานะหนึ่งในซีรีส์ GE Mark รุ่นสุดท้ายที่รวมเทคโนโลยีการควบคุม Speedtronic ที่จดสิทธิบัตรของแบรนด์ ออกแบบมาเพื่อให้มั่นใจถึงการทำงานที่ราบรื่นของไดรฟ์กังหันก๊าซ ไอน้ำ และลม โดยรวมสองโมดูลหลักเข้าด้วยกันเป็นหน่วยเดียว: DS200SDCCG4AEC (โมดูลควบคุมไดรฟ์หลัก) และ DS200SLCCG3ACC (การ์ดเสริมการสื่อสาร LAN) ซึ่งรวมศูนย์การควบคุมไดรฟ์ การประมวลผลสัญญาณ และการเชื่อมต่อเครือข่ายเพื่อลดความซับซ้อนในการออกแบบระบบและลดความซับซ้อนของสายไฟ

โมดูลหลัก 1: DS200SDCCG4AEC (โมดูลควบคุมไดรฟ์หลัก)

ในฐานะที่เป็นแกนควบคุม โมดูลนี้รองรับฟังก์ชันการทำงานของไดรฟ์กังหันด้วยความสามารถในการประมวลผลและการตรวจสอบเฉพาะทาง:

สถาปัตยกรรม Triple-Processor: ไมโครโปรเซสเซอร์เฉพาะสามตัวทำงานร่วมกันเพื่อเพิ่มประสิทธิภาพ:

Drive Control Processor (DCP): จัดการงานระดับระบบ เช่น การถอดรหัส การเข้าถึงหน่วยความจำโดยตรง (DMA) และการทำงานของอินพุต/เอาต์พุต เพื่อให้มั่นใจถึงการไหลของข้อมูลที่ราบรื่นระหว่างส่วนประกอบ

Motor Control Processor (MCP): จัดการฟังก์ชันเฉพาะของมอเตอร์ DC/AC เพื่อควบคุมการเคลื่อนที่ของไดรฟ์กังหันอย่างแม่นยำ

Co-Motor Processor (CMP): ทำการคำนวณที่ต้องใช้คณิตศาสตร์อย่างเข้มข้นเกินขีดความสามารถของ MCP รองรับความต้องการในการทำงานแบบไดนามิกสูงของกังหัน

Shared RAM: เปิดใช้งานการเข้าถึงพร้อมกันโดยโปรเซสเซอร์ทั้งสามตัว ลดความหน่วงของข้อมูลและเพิ่มการตอบสนองแบบเรียลไทม์

การวินิจฉัยที่ใช้งานง่าย: ไฟ LED 10 ดวงบนแผงด้านหน้าให้ข้อเสนอแนะสถานะภาพ แสดงรหัสข้อผิดพลาดในรูปแบบทศนิยมรหัสไบนารี (BCD) หรือไบนารี ซึ่งช่วยให้ช่างเทคนิคสามารถระบุและแก้ไขปัญหาได้อย่างรวดเร็ว

ฮาร์ดแวร์ที่กำหนดค่าได้: รวมถึงจัมเปอร์ Berg-type JP และจัมเปอร์สาย WJ เพื่อปรับแต่งโมดูลให้ตรงตามข้อกำหนดของระบบเฉพาะ สแตนด์ออฟยังรองรับการ์ดเสริมเพิ่มเติมสำหรับฟังก์ชันการขยายในอนาคต

โมดูลหลัก 2: DS200SLCCG3ACC (การ์ดเสริมการสื่อสาร LAN)

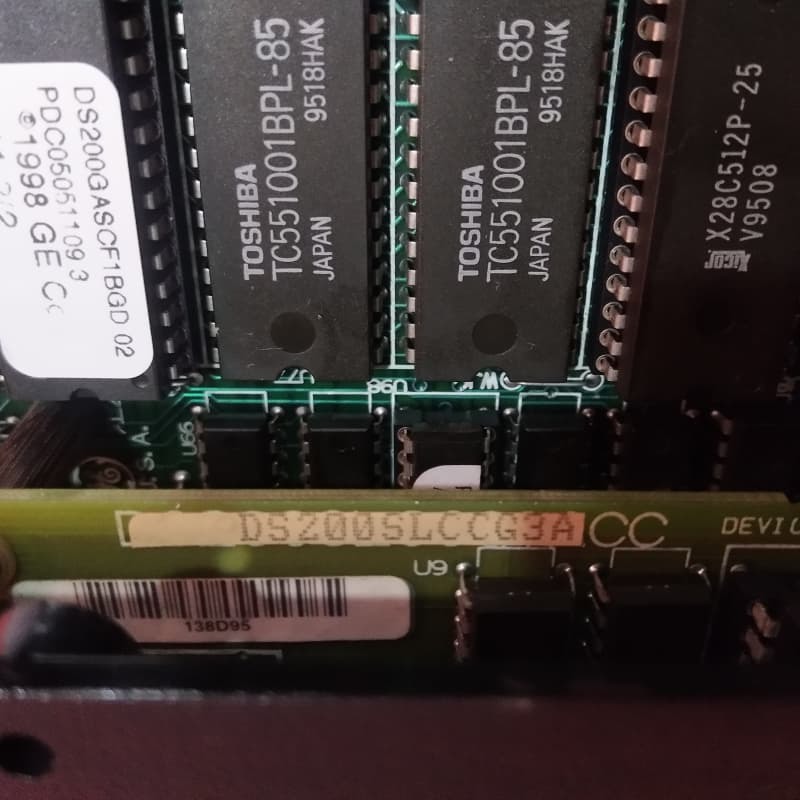

การ์ดเสริมนี้เพิ่มการเชื่อมต่อเครือข่ายที่สำคัญ ทำให้ DS215GASCG4AZZ01A สามารถรวมเข้ากับเครือข่ายท้องถิ่น (LAN) และแลกเปลี่ยนข้อมูลกับส่วนประกอบระบบอื่นๆ รุ่นปรับปรุงของบอร์ดหลัก DS200SLCCG3 ดั้งเดิม โดยมีการปรับปรุงที่สำคัญสามประการ: การปรับปรุงการทำงานสองครั้ง (เพิ่มเสถียรภาพและความเข้ากันได้ในการสื่อสาร) และการปรับปรุงงานศิลปะหนึ่งครั้ง (เพิ่มความทนทานของส่วนประกอบ) คุณสมบัติหลัก ได้แก่:

การสื่อสารแบบวงจรคู่: มีวงจรทั้งแบบแยกและไม่แยกสำหรับสัญญาณ LAN ของไดรฟ์ เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณในระบบที่หลากหลาย

LAN Control Processor (LCP): ทำหน้าที่เป็นศูนย์กลางการสื่อสาร ประมวลผลสัญญาณ LAN ขาเข้าและขาออกทั้งหมด หน่วยความจำโปรแกรมถูกเก็บไว้ในตลับ EPROM ที่ถอดออกได้สองตลับ ทำให้สามารถอัปเดตซอฟต์แวร์หรือเปลี่ยนได้อย่างง่ายดาย

การแลกเปลี่ยนข้อมูลที่ราบรื่น: ใช้ RAM แบบพอร์ตคู่เพื่อเชื่อมต่อ LCP กับ DCP ของ DS200SDCCG4AEC ทำให้สามารถถ่ายโอนข้อมูลระหว่าง LAN และแกนควบคุมไดรฟ์ได้อย่างราบรื่น

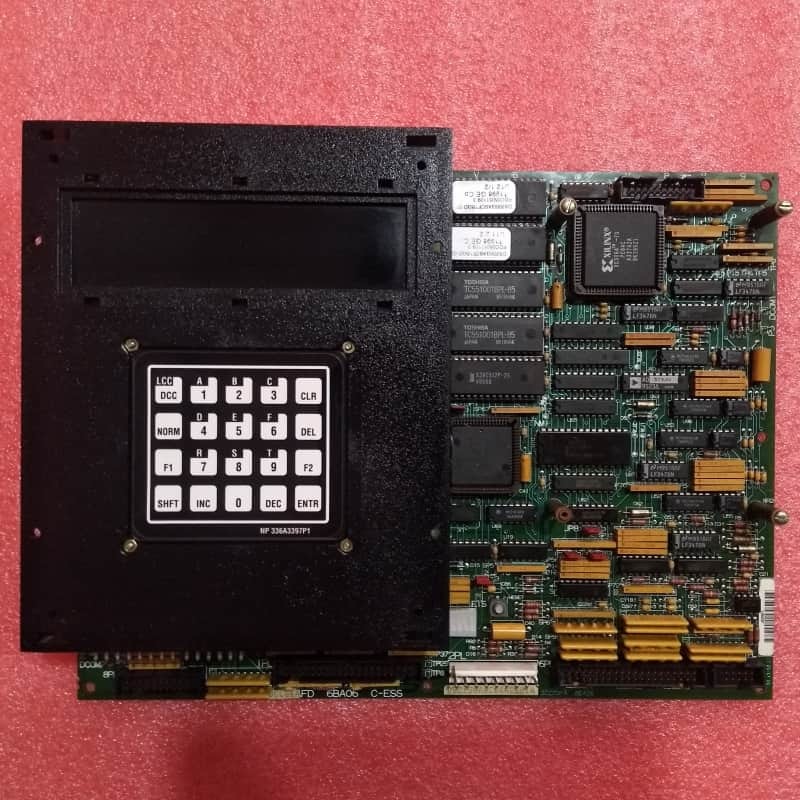

การจัดการที่ใช้งานง่าย: รองรับแป้นพิมพ์โปรแกรมเมอร์ตัวอักษรและตัวเลขที่แนบมา มอบการเข้าถึงการวินิจฉัยระบบ การตั้งค่าการกำหนดค่า และการตรวจสอบสถานะแบบเรียลไทม์เพื่อลดความซับซ้อนในการบำรุงรักษา

ความทนทานและการป้องกัน: ใช้ส่วนประกอบมาตรฐาน Mark V เพื่อป้องกันแรงดันไฟฟ้า รวมถึงการเคลือบ PCB ตามลำดับความสำคัญในการทำงานที่ปกป้องฮาร์ดแวร์ที่สำคัญจากความเครียดจากสิ่งแวดล้อม

ข้อมูลเชิงลึกเกี่ยวกับหมายเลขผลิตภัณฑ์: หมายเลขชิ้นส่วนจะเข้ารหัสรายละเอียดที่สำคัญ: “DS200” ยืนยันการประกอบ Mark V ปกติและการผลิตในประเทศสหรัฐอเมริกา; “SLCC” ระบุฟังก์ชันการสื่อสาร LAN; “G3” วางไว้ใน Mark V Group 3; และ “ACC” ระบุการแก้ไขสามครั้ง

คุณสมบัติหลักของ DS215GASCG4AZZ01A แบบบูรณาการ

การรวมแบบออลอินวัน: รวมการควบคุมไดรฟ์และการสื่อสาร LAN ไว้ในหน่วยเดียว ขจัดความจำเป็นในการติดตั้งโมดูลแยกต่างหากและลดความซับซ้อนของสายไฟ

มรดก Speedtronic: ใช้เทคโนโลยี Speedtronic ของ Mark V เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และได้รับการพิสูจน์แล้วในอุตสาหกรรมสำหรับไดรฟ์กังหัน

ประสิทธิภาพ Triple-Processor: การทำงานร่วมกันของ DCP/MCP/CMP ให้การควบคุมไดรฟ์ที่แม่นยำและตอบสนองความต้องการแบบไดนามิกสูงของกังหันก๊าซ ไอน้ำ และลม

การเชื่อมต่อ LAN ที่ราบรื่น: DS200SLCCG3ACC ช่วยให้สามารถตรวจสอบและควบคุมจากส่วนกลางผ่าน LAN รองรับการแลกเปลี่ยนข้อมูลกับอุปกรณ์เครือข่าย

การบำรุงรักษาที่ง่ายขึ้น: การวินิจฉัย LED ที่ใช้งานง่าย, EPROM ที่ถอดออกได้ และแป้นพิมพ์โปรแกรมเมอร์ช่วยลดเวลาในการแก้ไขปัญหาและการซ่อมแซม
