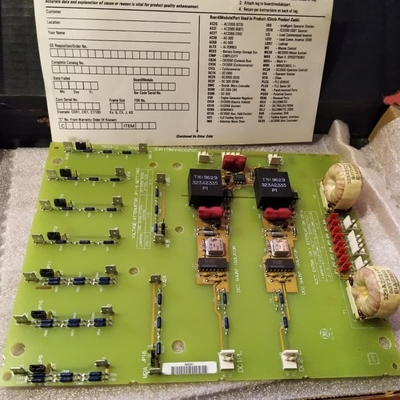

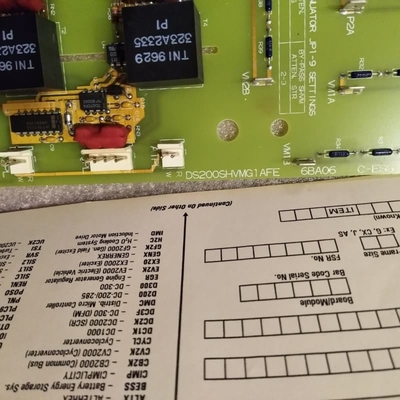

บอร์ดอินเทอร์เฟซแรงดันไฟฟ้าสูง GE DS200SHVMG1AFE SCR ขนาด 330 มม. x 200 มม.

GE DS200SHVMG1AFE SCR บอร์ดอินเทอร์เฟซแรงดันไฟฟ้าสูง M-Frame

รายละเอียดสินค้า:

GE DS200SHVMG1AFE เป็นบอร์ดอินเทอร์เฟซแรงดันไฟฟ้าสูง M-Frame SCR ที่ออกแบบมาสำหรับ GE EX2000 Series และ Mark V Turbine Control System ซึ่งเป็นหนึ่งในสายผลิตภัณฑ์ GE Mark รุ่นสุดท้ายที่ใช้เทคโนโลยี Speedtronic ที่จดสิทธิบัตรแล้ว เป็นรุ่นปรับปรุงของบอร์ดหลัก DS200SHVMG1 ดั้งเดิม ทำหน้าที่เป็นอินเทอร์เฟซที่สำคัญระหว่างบริดจ์ SCR ของไดรฟ์ M-frame, บอร์ดจ่ายไฟ DCFB/SDCI และการ์ดเชื่อมต่อพลังงาน PCCA รองรับระบบควบคุมไดรฟ์กังหันลม ไอน้ำ และก๊าซ

ฟังก์ชันหลักของมันรวมถึงการแปลงสัญญาณชิ้นท์ให้เป็นเอาต์พุตความถี่ดิฟเฟอเรนเชียลผ่านวงจรออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้าของฉนวนชิ้นท์แบบลอยตัวบวก/ลบ DC จากนั้นส่งสัญญาณเหล่านี้ไปยังบอร์ดจ่ายไฟ/เชื่อมต่อ นอกจากนี้ยังมีการลดทอนที่กำหนดค่าได้: หม้อแปลงกระแสไฟฟ้า 10:1 ที่เลือกได้ด้วยจัมเปอร์สำหรับกระแสไฟฟ้า AC เพื่อจัดการกับกระแสไฟฟ้าที่เกิน 144 mA; ตัวลดทอนแรงดันไฟฟ้าสายและสตริงตัวต้านทานแรงดันไฟฟ้าบริดจ์ DC

ฮาร์ดแวร์ประกอบด้วยจัมเปอร์ที่กำหนดค่าได้ 17 ตัว, ส่วนประกอบจำกัดแรงดันไฟฟ้า และการเคลือบ PCB ที่เน้นลำดับความสำคัญในการทำงาน การติดตั้งต้องรอให้ตัวเก็บประจุคายประจุเพื่อหลีกเลี่ยงอันตรายจากแรงดันไฟฟ้า; มีความไวต่อไฟฟ้าสถิต จัดส่งในบรรจุภัณฑ์ป้องกันโดยซัพพลายเออร์เช่น AX เป็นของ Mark V Group 1 เท่านั้น และไม่สามารถใช้งานร่วมกับรุ่นพื้นฐานก่อนหน้านี้ได้เนื่องจากการแก้ไข ซัพพลายเออร์เช่น WOC เสนอหน่วยทดแทน ซ่อมแซม และรับประกันการใช้งาน/สร้างใหม่ พร้อมการสนับสนุนจากผู้เชี่ยวชาญตลอด 24 ชั่วโมงทุกวัน

คุณสมบัติหลัก:
ความเข้ากันได้กับระบบคู่: ทำงานร่วมกับ EX2000 Excitation Control Systems และ Mark V Turbine Control Systems โดยใช้เทคโนโลยี Speedtronic เพื่อการทำงานของไดรฟ์กังหันที่เชื่อถือได้

การแปลงสัญญาณและการลดทอน: แปลงสัญญาณชิ้นท์เป็นความถี่ดิฟเฟอเรนเชียลและมีการลดทอน CT/แรงดันไฟฟ้าที่กำหนดค่าได้ ปรับให้เข้ากับความต้องการแรงดันไฟฟ้าและกระแสไฟฟ้า AC ที่หลากหลาย

ความยืดหยุ่นที่กำหนดค่าได้ด้วยจัมเปอร์: จัมเปอร์ 17 ตัวช่วยให้สามารถปรับแต่งให้ตรงตามความต้องการของระบบได้อย่างแม่นยำ โดยมีคู่มือ OEM เป็นแนวทาง

ความปลอดภัยและความทนทาน: ส่วนประกอบจำกัดแรงดันไฟฟ้า และการเคลือบ PCB ปกป้องฮาร์ดแวร์; การออกแบบที่ไวต่อไฟฟ้าสถิตและข้อกำหนดการคายประจุตัวเก็บประจุช่วยให้มั่นใจได้ถึงการจัดการ/การติดตั้งที่ปลอดภัยการสนับสนุนแบบดั้งเดิม:

ได้รับการสนับสนุนจากซัพพลายเออร์ที่ให้บริการเปลี่ยน ซ่อมแซม และสนับสนุนตลอด 24 ชั่วโมงทุกวัน ช่วยยืดอายุการใช้งานของระบบ Mark VDS200DTBBG1ABB
