GE DS200TBCBG1AAA 4-20mA RTD Input Module 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD Input Termination Module หน่วยปิดการเข้า

รายละเอียดสินค้า:

กรุงเทพมหานครDS200TBCBG1AAAเป็น 4-20 mA RTD Input Termination Module ที่ออกแบบให้กับ GE Mark V Series ซึ่งเป็นองค์ประกอบสําคัญของระบบควบคุม GE Speedtronic ที่ใช้ในอุตสาหกรรมทูบีนและระบบอัตโนมัติในฐานะโมดูลการปิดพิเศษ,บทบาทหลักของมันคือการเชื่อมต่อกับเซ็นเซอร์ RTD หน่วยที่วัดอุณหภูมิผ่านการเชื่อมโยงความต้านทาน และจัดการสัญญาณวงจรกระแส 4-20 mA (มาตรฐานอุตสาหกรรมสําหรับการส่งข้อมูลเซ็นเซอร์).ตั้งอยู่ที่ตําแหน่งที่เจ็ดของแกน Mark V เป็นจุดลงสําหรับสัญญาณ RTD และสัญญาณเข้า 4-20 mA ซึ่งจะส่งไปยัง TCCB ในแกนมันเป็นหนึ่งในสามบอร์ดปลายในระบบ Mark V ที่ยอมรับการเข้าพลังงานการตื่นเต้นแบบแยกตัว 21V DC, และยังมีการปรับเปลี่ยนสัญญาณที่ยืดหยุ่น: สัญญาณเข้า 8 จาก 4-20 mA สามารถกระโดดผ่านฮาร์ดแวร์ไป 0-1 mA,ขณะที่กระโดดยังกําหนดว่าการเข้าทํางานเป็นสัญญาณความแรงดันหรือปัจจุบัน.

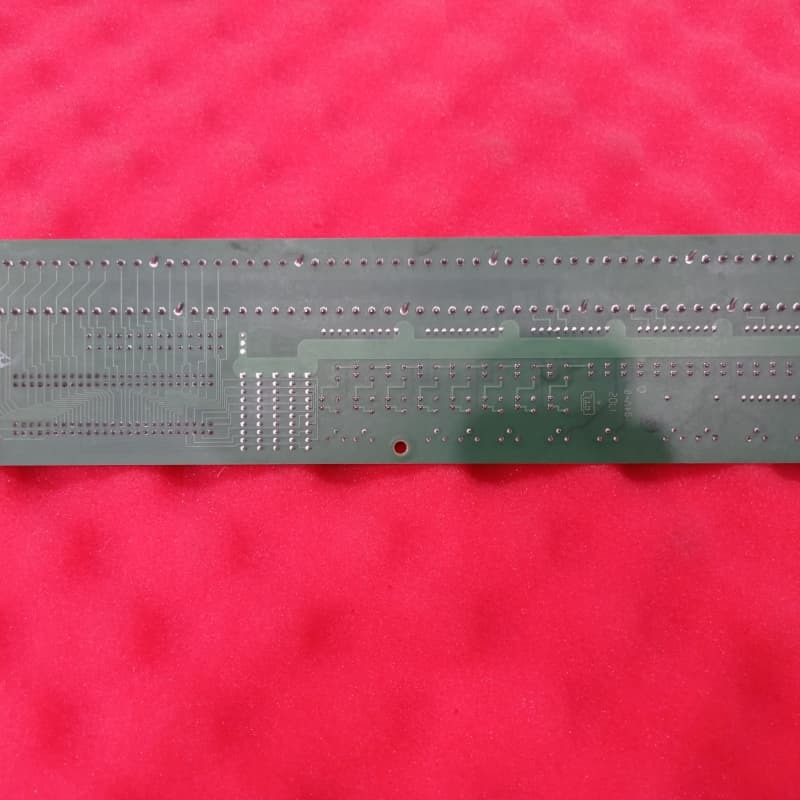

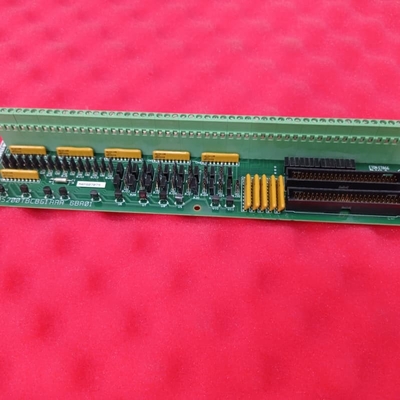

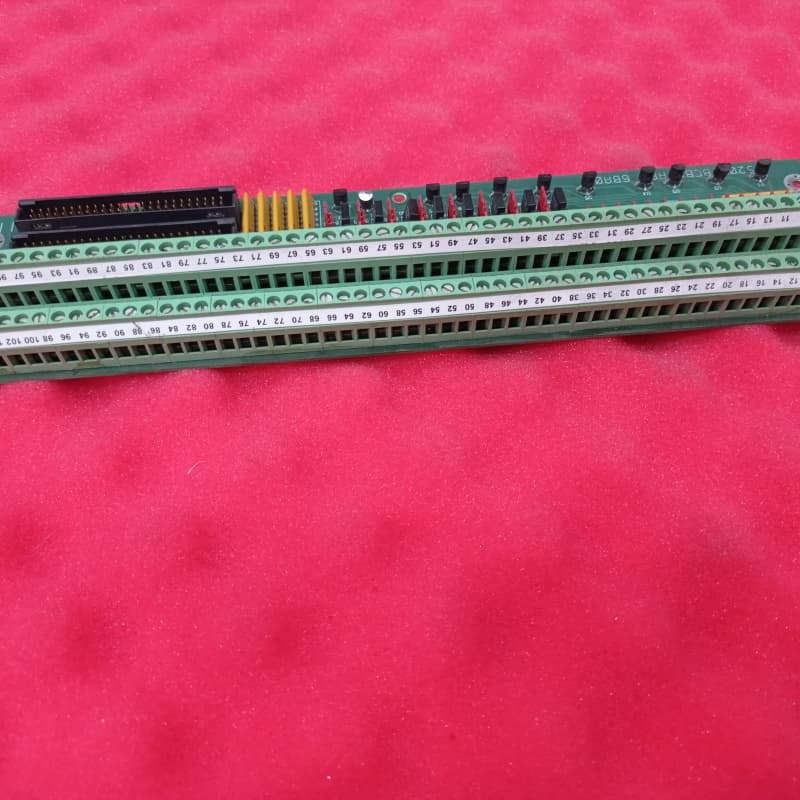

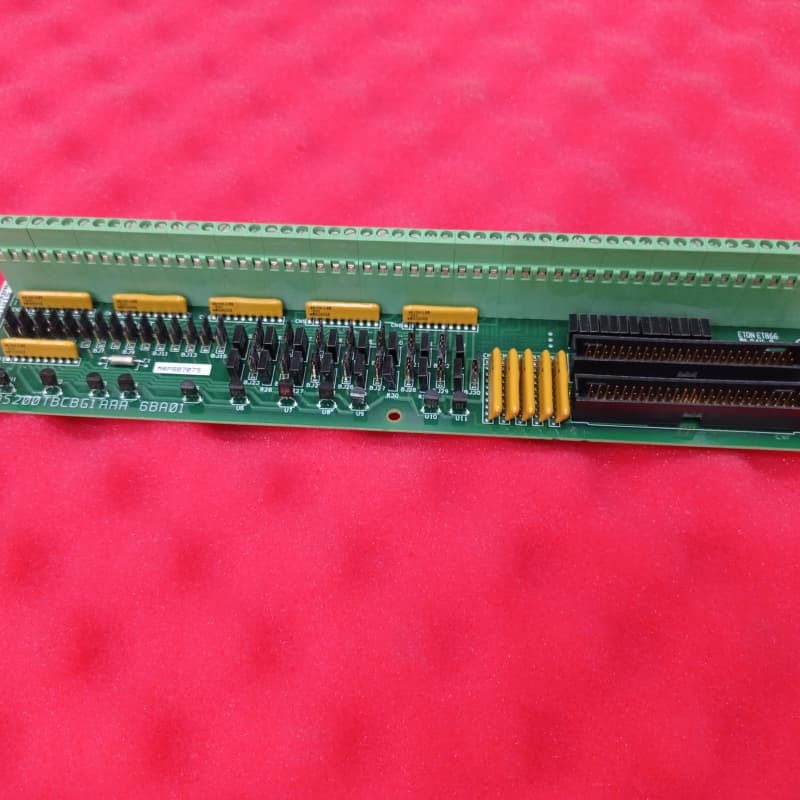

ในทางกายภาพ โมดูลเป็นการ์ดอนาล็อกยาวและแคบที่มีบล็อกปลายยาวตามขอบหนึ่ง, เครื่องเชื่อม pin สูง, สวิตช์จัมเปอร์, และเครือข่ายอัดค้าน.การยับยั้งความดันและการจํากัดของมันขึ้นอยู่กับ Mark V-series ส่วนประกอบมาตรฐานรายละเอียดสําคัญเกี่ยวกับฮาร์ดแวร์และรายละเอียดจําแนกของมันยังถูกโค้ดในหมายเลขสินค้าของมัน:DS200 ยืนยันการประกอบแบบปกติ Mark V และ U ในประเทศ.S. การผลิต; TBCB เป็นตัวอักษรสั้นสําหรับบทบาทของโมดูลปลาย; G1 ใส่มันในตรา V กลุ่ม 1 ด้วยเคลือบป้องกัน PCB มาตรฐานและตัวเลขท้ายคือ AAA หมายถึงการปรับปรุงฟังก์ชัน 2 ครั้ง และการปรับปรุงงานศิลปะ 1 ครั้ง.

ลักษณะสําคัญ:
การสนับสนุนสัญญาณคู่สําหรับอุณหภูมิและการตรวจจับอุตสาหกรรม:มีความเชี่ยวชาญในการจัดการทั้งสัญญาณอุณหภูมิ RTD และสัญญาณวงจรกระแส 4-20 mA ปกครองความต้องการหลักของอุตสาหกรรมสําหรับการติดตามอุณหภูมิที่แม่นยําและการส่งข้อมูลเซ็นเซอร์มาตรฐาน

การตั้งค่าสัญญาณแบบยืดหยุ่นผ่าน Jumpers:สามารถปรับแต่งสิ่งสําคัญสองอย่างได้: 1) การเข้า 4-20 mA จํานวน 8 หน่วยสามารถเปลี่ยนเป็น 0-1 mA เพื่อตรงกับความต้องการของเซ็นเซอร์กระแสไฟฟ้าต่ํา; 2) การเปลี่ยนกระแสไฟฟ้าระหว่างโวลเตจและโหมดกระแสไฟฟ้าการปรับตัวให้กับเซ็นเซอร์และระบบอินเตอร์เฟซที่หลากหลาย.

การบูรณาการหลักของตรา 5ตั้งอยู่ที่จุดหลักของมาร์ค 5 ที่ 7ด้วยเครื่องเชื่อม JHH/JII ที่ได้รับมอบหมายสําหรับการส่งสัญญาณไปยังบอร์ด TCCB เพื่อให้แน่ใจว่าการบูรณาการได้อย่างต่อเนื่องกับโซ่สัญญาณของระบบควบคุม Speedtronic และหลีกเลี่ยงช่องว่างในการเข้ากันได้.

ความเหมาะสมของพลังงานการตื่นเต้นแยกOne of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

การป้องกันความดันแบบมาตรฐาน:คุ้มครองส่วนประกอบมาตรฐาน Mark V-series สําหรับการกดดันและจํากัดความดัน

การติดป้ายฮาร์ดแวร์ที่ชัดเจนสําหรับการบํารุงรักษามีตัวกระจกปลายยาว, เครื่องเชื่อมปินตั้งที่แตกต่างกัน, และสวิทช์จอมเปอร์ที่มีเครื่องหมาย ง่ายต่อการเชื่อมไฟ, การแก้ไขปัญหา, และการเปลี่ยนสําหรับเทคนิคที่คุ้นเคยกับระบบ Mark V
