โมดูลการสิ้นสุดอินพุต GE DS200TBQBG1ACB ขนาด 330 มม. x 200 มม.

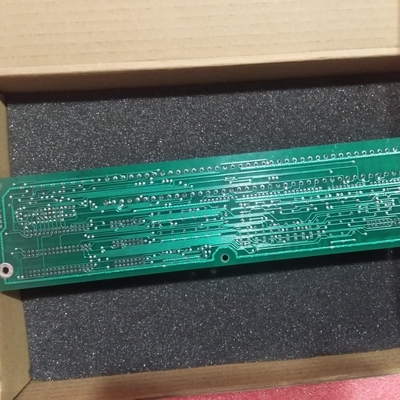

GE DS200TBQBG1ACB Input Termination Module

รายละเอียดสินค้า:

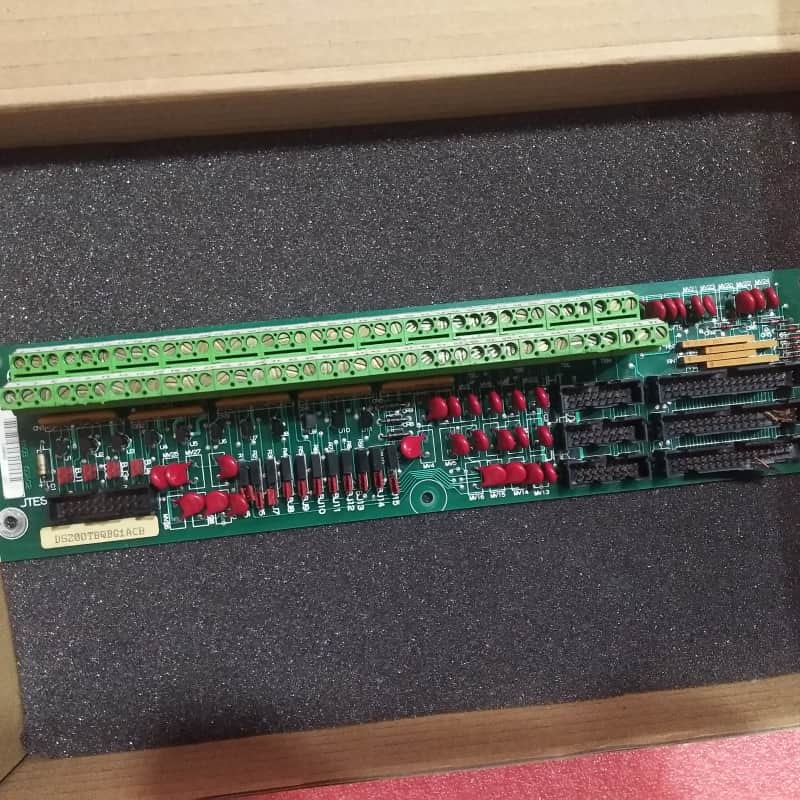

GE DS200TBQBG1ACB เป็น Input/Analog Termination Module ที่ออกแบบมาเฉพาะสำหรับระบบควบคุมกังหัน Mark V ของ GE ซึ่งเป็นซีรีส์รุ่นเก่าที่มีความต้องการสูง ใช้ในการจัดการไดรฟ์อัตโนมัติของกังหันลม ไอน้ำ และก๊าซ และเป็นหนึ่งในสายผลิตภัณฑ์ GE Mark รุ่นสุดท้ายที่รวมเทคโนโลยีการควบคุม Speedtronic ที่จดสิทธิบัตร

ฟังก์ชันหลักของมันหมุนรอบการจัดการสัญญาณส่วนกลาง: มันรับและส่งสัญญาณอินพุตที่สำคัญ รวมถึงสัญญาณแรงดันไฟฟ้าสำหรับการตรวจสอบพารามิเตอร์ทางไฟฟ้า สัญญาณการสั่นสะเทือนสำหรับการตรวจสอบความสมบูรณ์ทางกล สัญญาณอัตราพัลส์สำหรับการติดตามความถี่ของเหตุการณ์ และสัญญาณตรวจจับการหยุดชะงักของคอมเพรสเซอร์สำหรับการเตือนล่วงหน้าด้านความปลอดภัย มันผสานรวมกับบอร์ด TCQA และ TCQC ของ Mark V ได้อย่างราบรื่น: ในแกน R2 มันเชื่อมต่อกับบอร์ด TCQA/TCQC ในแกน R1 เพื่อประสานงานข้อมูลข้ามแกน ในแกน R3 มันเชื่อมโยงกับบอร์ด TCQA/TCQC ในพื้นที่สำหรับการประมวลผลสัญญาณในพื้นที่

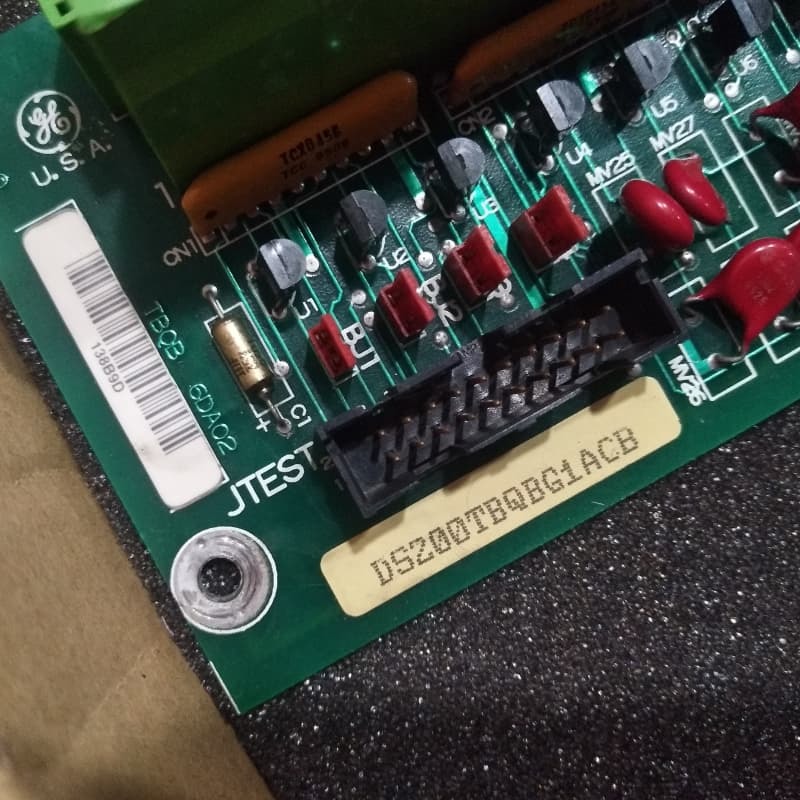

ในด้านฮาร์ดแวร์ โมดูลมีบล็อกเทอร์มินอลสองบล็อกที่มี 77 เทอร์มินอลสำหรับเชื่อมต่อสายสัญญาณทองแดง รวมถึงจัมเปอร์ชนิด Berg 15 ตัว และตัวเชื่อมต่อแบบผสม จัมเปอร์ทำหน้าที่พิเศษ: BJ1-BJ4 กระจายสัญญาณตัวแปลงสัญญาณความดัน BJ5-BJ7 ติดตั้งตัวต้านทานภาระสำหรับตัวแปลงสัญญาณความดัน และ BJ8-BJ15 กำหนดค่าอินพุตแบบอะนาล็อก สำหรับการเปลี่ยน การระบุเทอร์มินอลจะทำให้การเชื่อมต่อสายไฟง่ายขึ้น ผู้ใช้ติดป้ายสายไฟด้วย ID เทอร์มินอล ปล่อยสายไฟออกจากบอร์ดเก่า และยึดปลายทองแดงเปลือยเข้ากับเทอร์มินอลที่ตรงกันบนบอร์ดใหม่ผ่านสกรู

คุณสมบัติหลัก:
การวางตำแหน่งแบบ Dual-Core และการรวม Cross-Core: ตั้งอยู่ในแกน R2/R3 พร้อมการเชื่อมต่อที่ปรับแต่งกับบอร์ด TCQA/TCQC——ข้ามแกนสำหรับ R2, ในพื้นที่สำหรับ R3, ทำให้สามารถตรวจสอบระบบข้ามระบบที่ประสานกันและการประมวลผลสัญญาณในพื้นที่

การจัดการหลายสัญญาณเพื่อความปลอดภัยและประสิทธิภาพของกังหัน:จัดการชุดอินพุตที่สำคัญที่หลากหลายเพื่อตรวจสอบสภาพของกังหัน ป้องกันความล้มเหลวทางกล และรับประกันความปลอดภัยในการปฏิบัติงาน

การกำหนดค่าจัมเปอร์เฉพาะ:จัมเปอร์ชนิด Berg 15 ตัวที่มีบทบาทเฉพาะ การกระจายสัญญาณตัวแปลงสัญญาณความดัน การติดตั้งตัวต้านทานภาระ การตั้งค่าอินพุตแบบอะนาล็อก นำเสนอการปรับแต่งเป้าหมายสำหรับความต้องการในการตรวจจับเฉพาะของกังหัน

บล็อกเทอร์มินอลความหนาแน่นสูง พร้อมป้ายกำกับ:บล็อก 77 เทอร์มินอลสองบล็อกพร้อม ID เทอร์มินอลตัวเลข ทำให้การติดตามสายไฟง่ายขึ้นระหว่างการติดตั้ง/เปลี่ยน ลดข้อผิดพลาดในการเชื่อมต่อใหม่

การออกแบบตัวเชื่อมต่อแบบปรับขนาดได้:ตัวเชื่อมต่อ JGS/T/JHS/T ที่สงวนไว้ให้ความยืดหยุ่นสำหรับการขยายระบบในอนาคต ปรับให้เข้ากับข้อกำหนดการควบคุมกังหันที่เปลี่ยนแปลงไปโดยไม่ต้องเปลี่ยนบอร์ดทั้งหมด
