บอร์ด I/O ดิจิทัล GE DS200TCDAH1BHD พร้อมการจัดการสัญญาณอะนาล็อกที่ครอบคลุม น้ำหนัก 2 กก. และรับประกัน 1 ปี สำหรับการควบคุมกังหัน Mark V

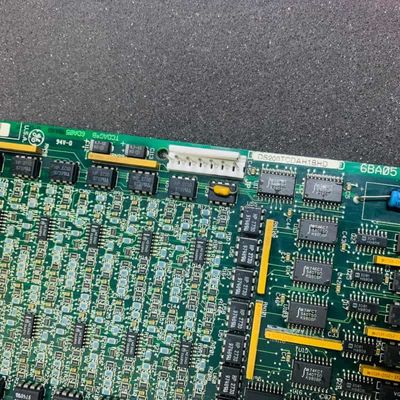

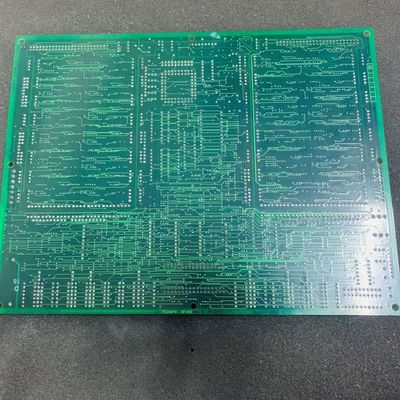

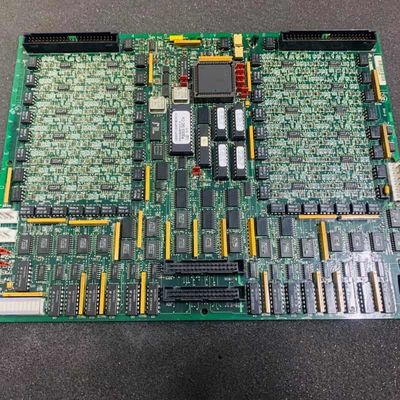

GE DS200TCDAH1BHD DS200TCDAH1B บอร์ด I/O ดิจิทัล

รายละเอียดสินค้า:

GE DS200TCDAH1B เป็นบอร์ด I/O ดิจิทัลที่ออกแบบมาเฉพาะสำหรับระบบควบคุมกังหัน Mark V ของ GE ซึ่งเป็นซีรีส์เก่าที่ใช้ในการจัดการไดรฟ์อัตโนมัติของกังหันลม ก๊าซ และไอน้ำ และเป็นหนึ่งในสายผลิตภัณฑ์ GE Mark รุ่นสุดท้ายที่รวมเทคโนโลยีการควบคุม Speedtronic ที่จดสิทธิบัตร

ในเชิงฟังก์ชัน มันประมวลผลสัญญาณอะนาล็อกที่หลากหลาย: อินพุต/เอาต์พุต 4-20 mA ผ่าน JBB/JAA โดยมีกระแสไฟฟ้าลดลงผ่านตัวต้านทานภาระสำหรับการอ่านแรงดันไฟฟ้า อินพุต RTD ผ่าน JCC/JDD โดยจ่ายไฟกระตุ้นและวัดความต้านทานตามอุณหภูมิ อินพุตเทอร์โมคัปเปิลผ่าน JAR/S/T โดยใช้การชดเชยรอยต่อเย็นของ TBQA เพื่อคำนวณอุณหภูมิจริง และสัญญาณแรงดันไฟฟ้า/กระแสไฟฟ้าเพลาเทอร์ไบน์ผ่าน JBB สัญญาณที่ได้รับการปรับสภาพทั้งหมดจะถูกส่งไปยัง I/O Engine ผ่านขั้วต่อ 3PL โดยมีการกำหนดค่าซอฟต์แวร์ประเภทเทอร์โมคัปเปิล การตั้งค่า RTD ที่จัดการผ่าน I/O Configuration Editor ของ HMI

คุณสมบัติหลัก:
การจัดการสัญญาณอะนาล็อกที่ครอบคลุม:ทำหน้าที่เป็นศูนย์กลางสำหรับสัญญาณ 4-20 mA, RTD, เทอร์โมคัปเปิล และแรงดันไฟฟ้า/กระแสไฟฟ้าเพลา—การปรับขนาด การปรับสภาพ และการส่งข้อมูลไปยัง I/O Engine ซึ่งมีความสำคัญอย่างยิ่งสำหรับการตรวจสอบและควบคุมประสิทธิภาพของกังหัน มันปรับแต่งสัญญาณดิบเพื่อกำจัดสัญญาณรบกวน ทำให้มั่นใจได้ถึงข้อมูลที่แม่นยำซึ่งนำทางการปรับเปลี่ยนแบบเรียลไทม์ เช่น การไหลของเชื้อเพลิงหรือการปรับเปลี่ยนระบบระบายความร้อน

PROMs ที่ถอดออกได้และไวต่อ ESD:โมดูล PROM ที่ถอดออกได้จัดเก็บเฟิร์มแวร์ การสลับโมดูลเหล่านี้ด้วยการป้องกัน ESD เช่น สายรัดข้อมือ ช่วยให้มั่นใจได้ว่าบอร์ดทดแทนจะตรงกับฟังก์ชันการทำงานของบอร์ดเดิมโดยคงคำแนะนำที่เหมือนกันไว้ ซึ่งหลีกเลี่ยงการกำหนดค่าเฟิร์มแวร์ใหม่ ลดเวลาในการบำรุงรักษา และรับประกันตรรกะการประมวลผลสัญญาณที่สอดคล้องกันหลังการเปลี่ยน

 ฮาร์ดแวร์และซอฟต์แวร์ที่กำหนดค่าได้:จัมเปอร์สามตัว (J1/JP2/JP3) จัดการการปรับแต่งฮาร์ดแวร์ ในขณะที่การตั้งค่าซอฟต์แวร์ปรับแต่งประเภทเทอร์โมคัปเปิล/RTD และพารามิเตอร์สัญญาณ—ปรับให้เข้ากับความต้องการของกังหันที่หลากหลาย J1 จัดการพอร์ต RS232, JP2 ช่วยในการทดสอบ และซอฟต์แวร์ปรับให้ตรงกับการตั้งค่าเซ็นเซอร์เฉพาะของกังหันได้อย่างราบรื่น

 การเชื่อมต่อส่วนประกอบเฉพาะ:ขั้วต่อเก้าตัว (ใช้งานได้แปดตัว, หนึ่งตัวที่เหลืออยู่) เชื่อมโยงกับบอร์ด Mark V หลัก (TCPS, CTBA, TBCA, TBQA) เพื่อการถ่ายโอนพลังงาน ข้อมูล และสัญญาณการวินิจฉัยที่ราบรื่น ขจัดความเสี่ยงของการพูดคุยข้ามกัน บทบาทเฉพาะของแต่ละขั้วต่อช่วยให้มั่นใจได้ว่าสัญญาณจะไปถึงเป้าหมายโดยไม่มีการรบกวน เพิ่มเสถียรภาพของระบบ

การออกแบบที่เน้นการทดสอบ:จัมเปอร์ (JP2/JP3) และขั้วต่อพิเศษรองรับการทดสอบและการบำรุงรักษาในโรงงาน ทำให้การแก้ไขปัญหาทำได้ง่ายขึ้นในขณะที่รับประกันความน่าเชื่อถือในการทำงานตามปกติ JP2 ปิดใช้งานออสซิลเลเตอร์เพื่อการทดสอบที่ปลอดภัย และขั้วต่อช่วยให้ช่างเทคนิคเข้าถึงสัญญาณได้อย่างง่ายดายเพื่อวินิจฉัยปัญหาได้อย่างรวดเร็ว
