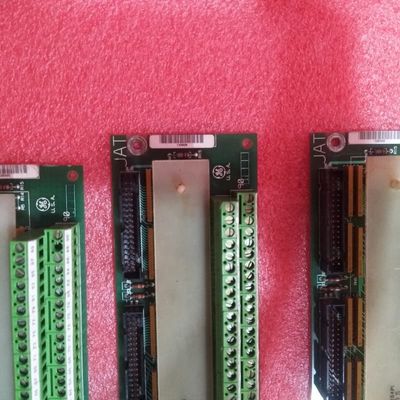

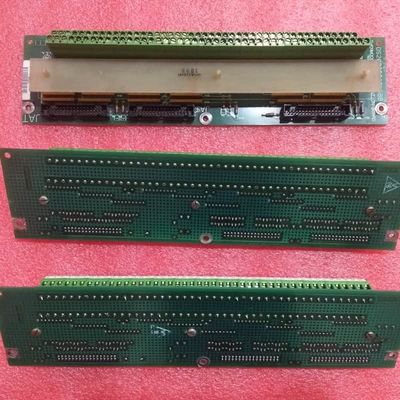

GE DS200TBQCG1AAA Analog Input/Output Termination Module with 4-20 mA Control Inputs ความสูง 200 มม.และความกว้าง 100 มม. สําหรับระบบควบคุมทูไบน์ มาร์ค V

GE DS200TBQCG1AAA Analog Input Milliamp Input/Output Termination Module หน่วยปิดการเข้า/ออก

รายละเอียดสินค้า:

รายการDS200TBQCG1AAAเป็น Analog Input Milliamp Input/Output Termination Module สําหรับระบบควบคุมทัวบิน Mark V ของ General Electric ทําหน้าที่เป็นอินเตอร์เฟซสัญญาณสําคัญในแกนควบคุม R1, R2 และ R3บทบาทหลักของมันคือการจัดการการเชื่อมต่อและการปรับสภาพของสัญญาณแบบแอนลาจระหว่างอุปกรณ์สนามและบอร์ดประมวลผล TCQA ของระบบเป็นเวอร์ชั่นที่ปรับปรุงของแผ่น DS200TBQCG1 ของเดิม โดยมีความสามารถในการปรับปรุงเพื่อการบูรณาการอย่างแม่นยําภายในการควบคุมอินทรุลแก๊ส, คัน หรือลม

ลักษณะสําคัญ:
การจัดการสัญญาณแบบ dual-functionหน่วยนี้ทําหน้าที่เป็นฮับกลางสําหรับสัญญาณเข้าและออก ทั้งสอง โดยเฉพาะอย่างยิ่งมันจัดการเข้าควบคุมที่สําคัญ 4-20 mA และ LVDT / R หน่วยตรวจจับตําแหน่งขณะที่ยังจัดการกระแสผลิตแบบแอนาล็อกที่สามารถตั้งค่าได้ สําหรับการตอบสนองและวงจรควบคุมภายในระบบทูไบน์.

Outputs ที่สามารถปรับแต่งได้ด้วยฮาร์ดแวร์:ระยะเวลากระแสไฟฟ้าออกของบอร์ด (20 mA หรือ 200 mA) ถูกกําหนดผ่านการกระโดดทางกายภาพ, ให้ความยืดหยุ่นที่จําเป็นเพื่อตอบสนองความต้องการการใช้งานเฉพาะเจาะจง.การปรับแต่งที่ใช้ฮาร์ดแวร์นี้ทําให้การทํางานที่น่าเชื่อถือได้โดยไม่ต้องใช้ซอฟต์แวร์.

อินเตอร์เฟซการปิดความหนาแน่นสูง:มันพร้อมกับสองบล็อกปลายที่แข็งแกร่ง ซึ่งแต่ละบล็อกมีปลาย 83 แห่งสําหรับเชื่อมสายสัญญาณการออกแบบความหนาแน่นสูงนี้ทําให้การจัดการสัญญาณแบบแอนาล็อกจํานวนมากในปัจจัยรูปแบบที่คอมแพคต์.

สถาปัตยกรรมเชื่อมต่อพิเศษ:คอนเนคเตอร์หลักอย่าง JBR สําหรับสัญญาณ 4-20 mA และ JFR สําหรับสัญญาณตําแหน่ง LVDT/R สร้างเชื่อมต่อที่มุ่งมั่นและน่าเชื่อถือกับบอร์ดประมวลผล TCQATEST) โดยปกติจะถูกจัดไว้สําหรับการใช้ในโรงงานหรือการขยายในอนาคต.

การปรับแต่งเครื่องกระโดดเลือก:มีเครื่องบิน 15 เครื่อง สามารถปรับปรุงพฤติกรรมการใช้งานให้เหมาะสมกับความต้องการการขับเคลื่อนมันเป็นสิ่งสําคัญที่การตั้งค่า jumper เหล่านี้บนบอร์ดสํารองที่ตรงกับที่ของหน่วยที่บกพร่องเพื่อให้แน่ใจว่าการทํางานของระบบที่ตรงกัน.
