บอร์ดโอเวอร์สปีดฉุกเฉิน GE DS215TCEAG1BZZ01A พร้อมการตรวจสอบความปลอดภัยของกังหันที่สำคัญ น้ำหนัก 2 กก. และรับประกัน 1 ปี

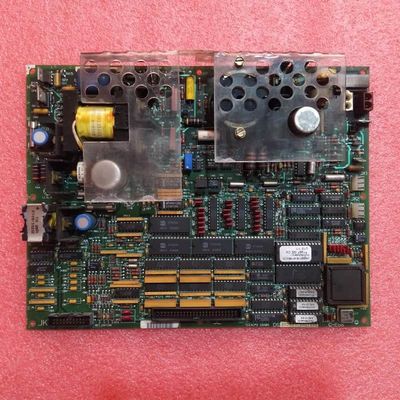

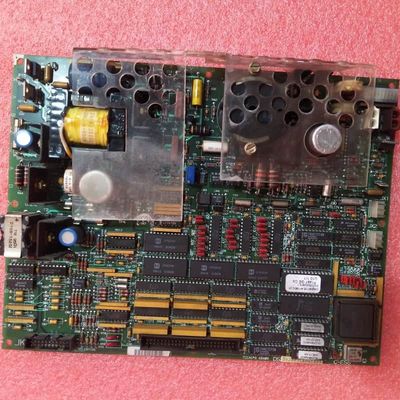

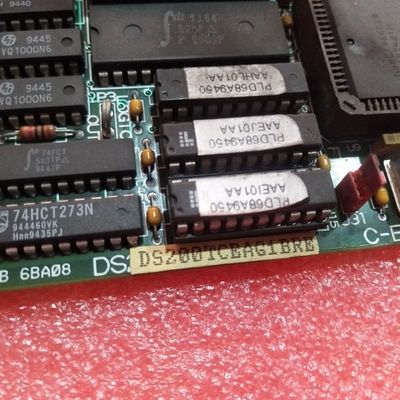

GE DS215TCEAG1BZZ01A(DS200TCEAG1B DS200TCEAG1BNE) บอร์ดโอเวอร์สปีดฉุกเฉิน

รายละเอียดสินค้า:

GE DS215TCEAG1BZZ01A เป็นบอร์ดโอเวอร์สปีดฉุกเฉินชนิดพิเศษที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark V ของ GE’— แพลตฟอร์มที่รวมเทคโนโลยี Speedtronic ซึ่งใช้ในการควบคุมกังหันลม ไอน้ำ และก๊าซ เป็นรุ่นปรับปรุงของบอร์ดหลัก DS215TCEAG1BZZ01A (ซึ่งรวมการปรับปรุงการทำงานแบบ B-rated แบบเดียว) บทบาทหลักคือการตรวจสอบไดรฟ์ Mark V สำหรับข้อผิดพลาดที่สำคัญ: สภาวะโอเวอร์สปีดและความล้มเหลวในการตรวจจับเปลวไฟ มันจะทริกเกอร์การปิดระบบไดรฟ์เมื่อตรวจพบความเสี่ยงเหล่านี้ เพื่อความปลอดภัยในการทำงานของกังหันและบูรณภาพของอุปกรณ์

ในด้านฮาร์ดแวร์ มีไมโครโปรเซสเซอร์, โมดูล PROM หลายตัวสำหรับการจัดเก็บเฟิร์มแวร์, ฟิวส์ 3 ตัวสำหรับการป้องกันกระแสเกิน, จัมเปอร์ 30 ตัวสำหรับการกำหนดค่า และขั้วต่อแบบ bayonet ตัวผู้สองคู่สำหรับการเชื่อมต่อกับบอร์ดไดรฟ์อื่นๆ อย่างปลอดภัย—การถอดต้องถือบอร์ดให้มั่นคงเพื่อหลีกเลี่ยงการงอ นอกจากนี้ยังมีวงจรรวมพิเศษ: วงจรตรวจจับเปลวไฟ TCEA, วงจรโอเวอร์สปีดกังหัน และวงจรซิงโครไนซ์อัตโนมัติ—ทั้งหมดรองรับฟังก์ชันการตรวจสอบข้อผิดพลาด ขั้วต่อหลัก ได้แก่ J7 (การกระจายพลังงานหลัก PD), JK (สัญญาณบอร์ด TCEB), JL (สัญญาณทริปบอร์ด TCTG), JW (สัญญาณตรวจจับเปลวไฟ TCEB) และ JX1/JX2 (IONET แบบเดซี่เชน) การเคลือบ PCB หนาช่วยป้องกันฮาร์ดแวร์ ในขณะที่การกำหนดค่าซอฟต์แวร์อาศัย I/O Configuration Editor มาตรฐานของ Mark V Series

คุณสมบัติหลัก:

การตรวจสอบความปลอดภัยของกังหันที่สำคัญ:ทุ่มเทให้กับการตรวจจับสภาวะทริปโอเวอร์สปีดและการตรวจจับเปลวไฟ เริ่มต้นการปิดระบบไดรฟ์ในเวลาที่เหมาะสมเพื่อป้องกันความเสียหายของอุปกรณ์หรืออันตรายด้านความปลอดภัย—เป็นหัวใจสำคัญของความปลอดภัยในการปฏิบัติงานของกังหัน ทำหน้าที่เป็นแนวป้องกันแรก เพื่อให้มั่นใจว่ามีการจัดการกับความเสี่ยงก่อนที่จะนำไปสู่ความล้มเหลวที่มีค่าใช้จ่ายสูง

วงจรตรวจจับข้อผิดพลาดพิเศษ:รวม TCEA Flame Detection, Turbine Overspeed และ Automatic Synchronizing Circuits แต่ละวงจรได้รับการปรับแต่งเพื่อตรวจสอบพารามิเตอร์ที่มีความเสี่ยงสูงเฉพาะ และรับประกันการตอบสนองต่อข้อผิดพลาดอย่างรวดเร็ว วงจรเหล่านี้ทำงานร่วมกันเพื่อครอบคลุมสถานการณ์ที่สำคัญด้านความปลอดภัยหลายประการ

การออกแบบขั้วต่อ Bayonet ที่ปลอดภัย:ขั้วต่อ bayonet ตัวผู้ช่วยให้เชื่อมต่อกับบอร์ดไดรฟ์อื่นๆ ได้อย่างมั่นคง แนวทางการถอด (การถือบอร์ดให้มั่นคง) ป้องกันความเสียหายทางกายภาพระหว่างการบำรุงรักษา การออกแบบนี้สร้างสมดุลระหว่างการเชื่อมต่อที่แข็งแกร่งกับการบริการที่ปลอดภัย

ฮาร์ดแวร์ที่กำหนดค่าได้และส่วนประกอบที่ได้รับการป้องกัน:จัมเปอร์ 30 ตัวช่วยให้ปรับแต่งได้ตามความต้องการเฉพาะของกังหัน ฟิวส์ 3 ตัวป้องกันกระแสเกิน และการเคลือบ PCB หนาช่วยป้องกันฮาร์ดแวร์จากความเครียดหรือการสึกหรอจากสิ่งแวดล้อม คุณสมบัติเหล่านี้ช่วยเพิ่มความสามารถในการปรับตัวและยืดอายุการใช้งานของบอร์ด

การเชื่อมต่อขั้วต่อเป้าหมาย:ขั้วต่อเฉพาะหลายตัว (J7, JK, JL, JW, JX1/JX2) เชื่อมโยงกับส่วนประกอบ Mark V ที่สำคัญ (PD Core, TCEB, TCTG boards, IONET) ทำให้สามารถถ่ายโอนพลังงาน สัญญาณ และคำสั่งทริปได้อย่างน่าเชื่อถือสำหรับการตอบสนองต่อข้อผิดพลาดที่ประสานกัน สิ่งนี้ทำให้มั่นใจได้ถึงความร่วมมือของระบบความปลอดภัยอย่างราบรื่น
