GE DS200TCPDG1BCC โมดูลจ่ายไฟ 125 VDC พร้อมการควบคุมแกนอิสระและการตรวจสอบสถานะที่ครอบคลุมสำหรับระบบควบคุมกังหัน Mark V

GE DS200TCPDG1B DS200TCPDG1BCC โมดูลการกระจายพลังงาน

รายละเอียดสินค้า:

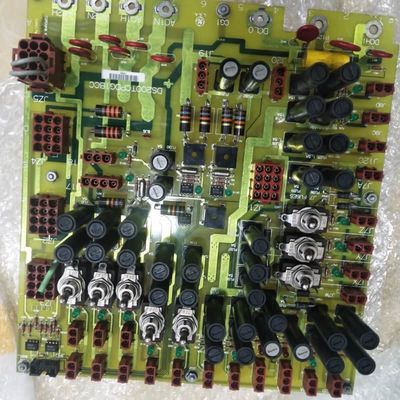

DS200TCPDG1BCC เป็นบอร์ดกระจายพลังงานที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark V Speedtronic ของ General Electric ภายใน (การกระจายพลังงาน) หลัก หน้าที่หลักคือจัดการและกระจายพลังงาน 125 VDC ไปยังบอร์ด TCPS ทั่วทั้ง I/O core และเครื่องยนต์ควบคุมกลาง รวมถึงบอร์ด TCEA ใน หลัก ในฐานะโมดูลฮาร์ดแวร์ที่มีการปรับปรุงผลิตภัณฑ์สามครั้ง ทำงานโดยไม่มีการกำหนดค่าซอฟต์แวร์ มีบทบาทสำคัญในการทำงานที่เชื่อถือได้ของกังหันก๊าซและไอน้ำในอุตสาหกรรมคุณสมบัติหลัก:

การจัดการพลังงานหลัก:
บอร์ดจะกระจายพลังงาน 125 VDC ไปยังส่วนประกอบสำคัญของระบบ รวมถึงบอร์ด TCPS ในทุก I/O และแกนเครื่องยนต์ควบคุม ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและเชื่อถือได้สำหรับระบบควบคุมกังหันทั้งหมดการควบคุมหลักแบบอิสระ:

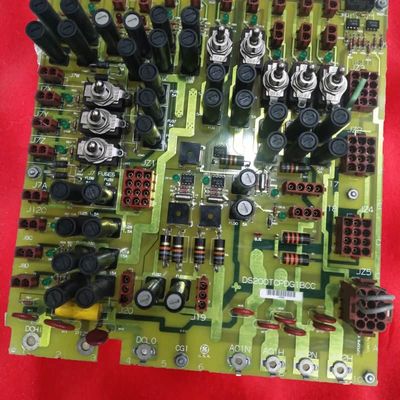

ติดตั้งสวิตช์โยกแปดตัวบนพื้นผิว ช่วยให้ผู้ปฏิบัติงานสามารถปิดเครื่องแต่ละหลักได้อย่างอิสระเพื่อการบำรุงรักษา การแก้ไขปัญหา หรือเพื่อความปลอดภัยโดยไม่ส่งผลกระทบต่อทั้งระบบการตรวจสอบสถานะที่ครอบคลุม:

ด้วยไฟ LED แสดงสถานะมากกว่ายี่สิบดวง บอร์ดให้ข้อมูลภาพที่ครอบคลุมเกี่ยวกับสถานะพลังงานและสุขภาพของการกระจายพลังงาน ทำให้สามารถประเมินสภาพการทำงานของระบบได้อย่างรวดเร็วการเชื่อมต่อระบบที่ครอบคลุม:

บอร์ดใช้ตัวเชื่อมต่อจำนวนมาก (รวมถึง J1R, J7W, J8A, J12A ฯลฯ) สำหรับการเชื่อมต่อที่ครอบคลุมภายในระบบ Mark V ทำให้มั่นใจได้ถึงการเชื่อมต่อทางไฟฟ้าที่แข็งแกร่งสำหรับการกระจายพลังงาน แม้ว่าตัวเชื่อมต่อบางตัว เช่น J15 และ J16 จะไม่ได้ใช้งานตามปกติความสามารถในการกำหนดค่าฮาร์ดแวร์:

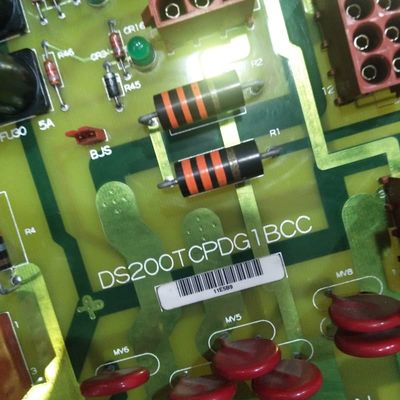

แม้ว่าจะไม่มีการกำหนดค่าซอฟต์แวร์ แต่บอร์ดมีจัมเปอร์ BJS สำหรับการกำหนดค่าแบบฮาร์ดแวร์ ซึ่งออกแบบมาโดยเฉพาะเพื่อแยกการอ้างอิงกราวด์ในระบบที่ใช้การอ้างอิงภายนอก ช่วยเพิ่มความปลอดภัยทางไฟฟ้าและความเข้ากันได้DS200DTBBG1ABB
