บอร์ดไฟฟ้า GE Mark V Series พร้อมเครื่องควบคุมการขับเคลื่อนและการสื่อสาร LAN สําหรับการควบคุมทัวร์บีน

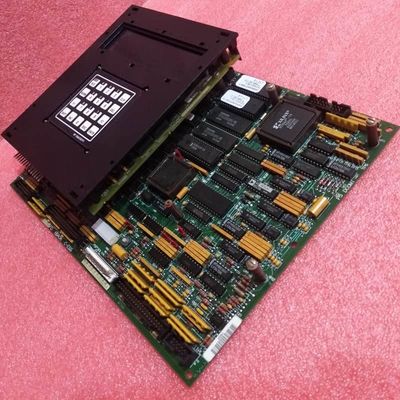

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) บอร์ดจ่ายไฟ

รายละเอียดสินค้า:

GE DS200SDCCG4AFD เป็นบอร์ดควบคุมไดรฟ์ที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark V ของ GE ซึ่งทำหน้าที่เป็นส่วนประกอบหลักสำหรับการจัดการการทำงานของไดรฟ์กังหัน ความปลอดภัยเป็นสิ่งสำคัญยิ่งในระหว่างการติดตั้งและบำรุงรักษา—การปฏิบัติตามแนวทางการติดตั้งอย่างเคร่งครัดเป็นสิ่งจำเป็นเพื่อหลีกเลี่ยงอันตรายจากไฟฟ้าช็อตหรือการไหม้ และผู้ใช้ต้องเข้าใจโปรโตคอลเหล่านี้อย่างถ่องแท้ก่อนเพื่อปกป้องบุคลากรและรับประกันอายุการใช้งานของระบบ

ในฐานะที่เป็นผลิตภัณฑ์ Mark V Series ไม่มีเอกสารการสอนออนไลน์ดั้งเดิมมากมาย ดังนั้นหมายเลขผลิตภัณฑ์จึงกลายเป็นแหล่งข้อมูลสำคัญของรายละเอียดฮาร์ดแวร์ คำนำหน้า “DS200” ยืนยันการประกอบ Mark V ปกติ ส่วนอื่นๆ ของชื่อระบุถึงการเคลือบ PCB มาตรฐาน การแก้ไขสามเท่า และการเป็นสมาชิกใน Mark V Group 4

ในเชิงฟังก์ชัน จะเชื่อมต่อกับบอร์ด Mark V อื่นๆ ผ่านขั้วต่อออนบอร์ด แต่ไม่มีชิป EPROM ที่ติดตั้งจากโรงงาน (ผู้ใช้ที่ต้องการ EPROM ควรเลือกบอร์ด DS215 ที่มีชื่อคล้ายกัน) ฮาร์ดแวร์ประกอบด้วยสวิตช์จัมเปอร์ จุดทดสอบ TP อาร์เรย์เครือข่ายตัวต้านทาน และวงจรรวม โดยการปราบปรามแรงดันไฟฟ้าอาศัยส่วนประกอบมาตรฐาน Mark V (ตัวต้านทาน ตัวเก็บประจุ ไดโอด IC พิเศษ) สำหรับการจัดการข้อผิดพลาด มีปุ่ม RESET และทริกเกอร์รีเซ็ตสี่ตัว: การกดปุ่มด้วยตนเอง อินพุต DC +5 ถึง +24 V ที่อินเทอร์เฟซลูกค้า STBA/NTB/3TB การรีเซ็ตที่ตั้งโปรแกรมด้วยซอฟต์แวร์ และการเปิดใช้งานระบบ watchdog อัตโนมัติ

DS200SLCCG3ACC เป็นบอร์ดสื่อสาร LAN (Local Area Network) ที่พัฒนาโดย General Electric (GE) โดยเฉพาะสำหรับ Mark V Series—สายผลิตภัณฑ์ระบบควบคุมกังหันแบบเก่าของ GE ซึ่งปัจจุบันเลิกผลิตเนื่องจากการหยุดผลิตหลายปีหลังจากเปิดตัวครั้งแรก แม้จะเลิกผลิตแล้ว Mark V Series ยังคงมีความสำคัญในฐานะหนึ่งในสายผลิตภัณฑ์ GE Mark รุ่นสุดท้ายที่รวมเทคโนโลยีการควบคุม Speedtronic ที่จดสิทธิบัตรของแบรนด์ ซึ่งเป็นรากฐานสำคัญของระบบอัตโนมัติของกังหันที่เชื่อถือได้มานาน บอร์ดนี้ออกแบบมาสำหรับการติดตั้งใหม่ในไดรฟ์และตัวกระตุ้นของ GE ที่หลากหลาย โดยมีบทบาทสำคัญในการเปิดใช้งานการสื่อสารแบบเครือข่ายสำหรับระบบควบคุมกังหันลม ไอน้ำ และก๊าซ—แอปพลิเคชันที่เป็นศูนย์กลางในการทำงานของ Mark V Seriesคุณสมบัติฮาร์ดแวร์และฟังก์ชันหลักได้รับการปรับแต่งเพื่อปรับปรุงการรวม LAN กับไดรฟ์โฮสต์: ให้ทั้งวงจรแยกและไม่แยกสำหรับการสื่อสารไดรฟ์ เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณในชุดระบบต่างๆ ที่แกนกลางคือ LAN Control Processor (LCP) ในตัวที่ประมวลผลสัญญาณ LAN ขาเข้าและขาออกทั้งหมด หน่วยความจำโปรแกรมของ LCP ถูกเก็บไว้ในตลับ EPROM ที่ถอดออกได้สองตลับ ทำให้สามารถอัปเดตซอฟต์แวร์หรือเปลี่ยนได้อย่างง่ายดาย เพื่ออำนวยความสะดวกในการแลกเปลี่ยนข้อมูลระหว่างเครือข่ายและไดรฟ์ บอร์ดใช้ RAM แบบพอร์ตคู่เพื่อเปิดใช้งานการเชื่อมต่อที่ราบรื่นระหว่าง LCP และ Drive Control Processor (DCP) ของไดรฟ์โฮสต์

สำหรับการจัดการระบบที่เป็นมิตรต่อผู้ใช้ DS200SLCCG3ACC รองรับแป้นพิมพ์โปรแกรมเมอร์ตัวอักษรและตัวเลขที่แนบได้ ทำให้สามารถเข้าถึงการวินิจฉัยระบบ การตั้งค่าการกำหนดค่า และการตรวจสอบสถานะแบบเรียลไทม์—ทำให้การบำรุงรักษาและการแก้ไขปัญหาสำหรับช่างเทคนิคง่ายขึ้น การป้องกันแรงดันไฟฟ้าทำได้โดยใช้ชุดส่วนประกอบมาตรฐาน Mark V รวมถึงวงจรเรียงกระแส ตัวเก็บประจุ และไดโอด ในขณะที่การเคลือบ PCB ตามลำดับความสำคัญของฟังก์ชันจะเพิ่มชั้นความทนทานพิเศษโดยปกป้องฮาร์ดแวร์ที่สำคัญจากความเครียดจากสิ่งแวดล้อม
