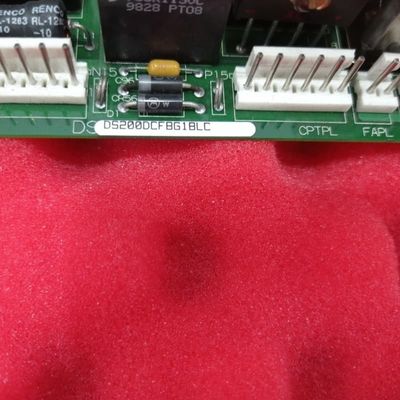

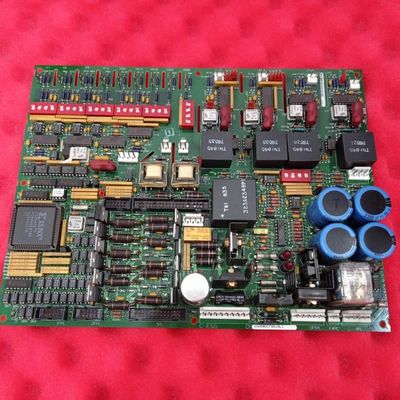

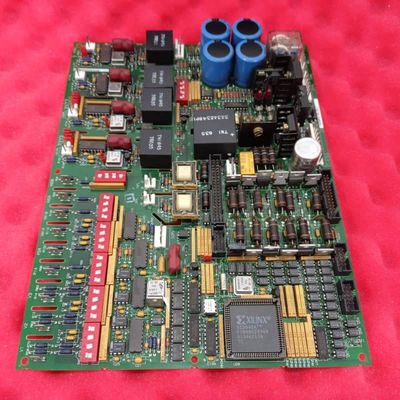

GE MARK V DS200DCFBG1B บอร์ดการตอบสนองการจําหน่ายพลังงานแบบ DC พร้อมการบูรณาการพลังงานระดับการควบคุมและพลังงานสนามมอเตอร์

GE MARK V DS200DCFBG1B บอร์ดป้อนกลับแหล่งจ่ายไฟ DC

รายละเอียดสินค้า:

TheDS200DCFBG1B เป็นบอร์ดแหล่งจ่ายไฟที่สำคัญซึ่งออกแบบมาสำหรับซีรีส์ Mark V ซึ่งใช้ในระบบควบคุมกังหันหลายประเภท รวมถึง AC2000, DC2000 และ EX2000 ฟังก์ชันหลักคือการจ่ายไฟระดับควบคุมและไฟพัดลมของตัวเครื่องภายในระบบขับเคลื่อน

คุณสมบัติหลัก:

การรวมพลังงานและการควบคุมที่ครอบคลุม: บอร์ดนี้รวมวงจรที่สำคัญหลายวงจร ทำให้เป็นส่วนประกอบหลักสำหรับการจัดการพลังงานและการควบคุมมอเตอร์ ซึ่งรวมถึงแหล่งจ่ายไฟระดับควบคุม วงจรจ่ายไฟสนามมอเตอร์ และวงจรไดรเวอร์สำหรับเครื่องกำเนิดไฟฟ้า SCR มีหน้าที่ตรวจสอบพารามิเตอร์หลัก เช่น กระแสและแรงดันไฟฟ้าของอาร์เมเจอร์ กระแสสนามมอเตอร์ และกระแสไฟ AC

การสื่อสารและการประมวลผลสัญญาณ: DS200DCFBG1B อำนวยความสะดวกในการสื่อสารที่สำคัญกับบอร์ดควบคุม SDCC หรือ LDCC ของระบบ โดยให้การแสดงค่าแรงดันไฟฟ้าของมอเตอร์แบบอะนาล็อก ซึ่งสามารถปรับขนาดและแก้ไขได้โดยใช้สวิตช์ DIP SW6 บนบอร์ด คุณสมบัติที่สำคัญคือออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้า ซึ่งแปลงแรงดันไฟฟ้าอินพุตเป็นสัญญาณความถี่สำหรับการส่งไปยังการ์ดควบคุม ทำให้สามารถตรวจสอบและให้ข้อเสนอแนะได้อย่างแม่นยำ

การกำหนดค่าและการวินิจฉัย: บอร์ดนี้มีการกำหนดค่าที่ครอบคลุมผ่านการตั้งค่าจัมเปอร์ (JP) สิบสองรายการและสวิตช์ DIP (SW) เจ็ดรายการ ทำให้สามารถปรับแต่งให้ตรงตามข้อกำหนดของระบบเฉพาะได้ ความสามารถในการวินิจฉัยมีความแข็งแกร่ง โดยมีไฟ LED สีแดงสองดวง (CR51 และ CR55) สำหรับสถานะฟิวส์ของตัวควบคุม DC และหลอดนีออน (LT1) สำหรับสถานะสาย AC ซึ่งให้การระบุข้อบกพร่องด้วยภาพที่ชัดเจนสำหรับบุคลากรด้านการบำรุงรักษา

การป้องกันและการเชื่อมต่อที่แข็งแกร่ง:เพื่อให้มั่นใจในความน่าเชื่อถือของระบบ บอร์ดนี้มีฟิวส์ป้องกันสามตัวเพื่อป้องกันการหยุดชะงักของแหล่งจ่ายไฟ สำหรับการทดสอบและการตรวจสอบ จะมีจุดทดสอบห้าจุดสำหรับการวัดสัญญาณแรงดันไฟฟ้าต่างๆ และทั่วไปของบอร์ด นอกจากนี้ ยังมีขั้วต่อจำนวนมาก—แบบเสียบสิบแปดตัวและแบบแทงเก้าตัว—เพื่อให้มั่นใจถึงการเชื่อมต่อที่ครอบคลุมกับส่วนประกอบอื่นๆ ในซีรีส์ Mark V
