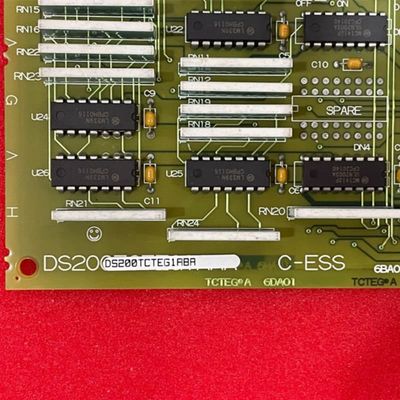

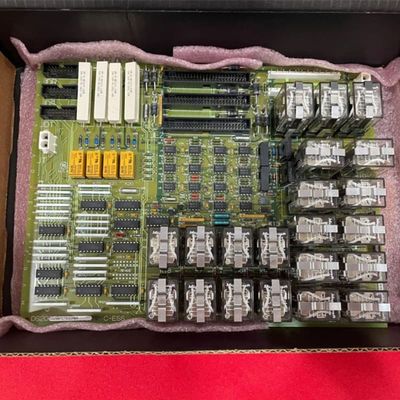

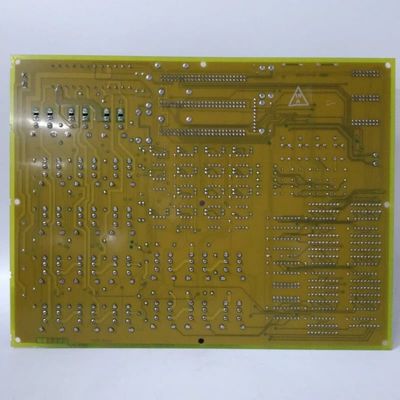

GE DS200TCTEG1ABA โมดูลทริป TC2000 พร้อมรีเลย์แบบเสียบได้ 20 ตัว, ขั้วต่อ 50 พิน 3 ตัว และขั้วต่อ 12 พิน 2 ตัว สำหรับการควบคุมกังหัน Mark V

GE DS200TCTEG1ABA TC2000 Trip Module

คำอธิบายผลิตภัณฑ์:

GE DS200TCTEG1ABA เป็นบอร์ดทริป TC2000 ที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark V — ซีรีส์ที่ได้รับความนิยมของ GE ซึ่งใช้ประโยชน์จากเทคโนโลยี Speedtronic ที่จดสิทธิบัตรแล้ว ในฐานะที่เป็นรุ่นที่ได้รับการอัปเกรดของบอร์ด DS200TCTEG1 รุ่นก่อนหน้า มันได้รวมเอาการแก้ไขที่สำคัญสามประการ (ฟังก์ชันหลักระดับ A, ฟังก์ชันรองระดับ B, งานศิลปะระดับ A) ซึ่งช่วยเพิ่มประสิทธิภาพและความเข้ากันได้ภายในระบบ Mark V ทำหน้าที่เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญสำหรับการควบคุมกังหัน โดยได้รวมฮาร์ดแวร์ที่ปรับแต่งให้เข้ากับฟังก์ชันการทำงานที่เกี่ยวข้องกับการทริป ทำให้เป็นสิ่งจำเป็นสำหรับการรักษาความปลอดภัยในการปฏิบัติงานในการติดตั้งกังหันอุตสาหกรรม

คุณสมบัติหลัก:
การกำหนดค่าฮาร์ดแวร์เฉพาะ:มีการติดตั้งฮาร์ดแวร์ที่สำคัญสำหรับฟังก์ชันการทริป: รีเลย์แบบเสียบได้ 20 ตัว, ขั้วต่อ 50 พิน 3 ตัว (JLY, JLX, JLZ) และขั้วต่อ 12 พิน 2 ตัว (JN, JM) เพื่อการเชื่อมต่อที่ราบรื่นกับส่วนประกอบ Mark V อื่นๆ นอกจากนี้ยังมีชิ้นส่วนจำกัดแรงดันไฟฟ้า -- ตัวเก็บประจุ, ทรานซิสเตอร์, ตัวต้านทาน, วงจรรวมที่ช่วยรักษาเสถียรภาพในการทำงาน ทำให้มั่นใจได้ถึงการส่งสัญญาณทริปที่สม่ำเสมอ

ข้อกำหนดการจัดการความร้อนที่สำคัญ:เนื่องจากรีเลย์ที่ปล่อยความร้อน มาตรการระบายความร้อนที่เข้มงวดจึงเป็นสิ่งจำเป็น: อากาศเย็นต้องไหลเข้าทางช่องระบายอากาศด้านล่าง ผ่านส่วนประกอบต่างๆ และออกทางช่องระบายอากาศด้านบน ผู้ใช้ต้องตรวจสอบว่าอุปกรณ์/ผนังโดยรอบไม่ทำให้ไดรฟ์ร้อนเกินไป ตรวจสอบให้แน่ใจว่าสายเคเบิล (โดยเฉพาะริบบิ้นขนาดใหญ่) ไม่กีดขวางการไหลเวียนของอากาศ และใช้พัดลมที่ใช้งานได้หากจำเป็น การระบายความร้อนที่ไม่ดีมีความเสี่ยงต่อความล้มเหลวของส่วนประกอบ ซึ่งเน้นย้ำถึงความไวต่อความร้อน

การกำหนดหมายเลขผลิตภัณฑ์ที่ให้ข้อมูล:หมายเลขชิ้นส่วน DS200TCTEG1ABA เข้ารหัสรายละเอียดฮาร์ดแวร์ที่สำคัญ: แท็กซีรีส์ DS200, ตัวย่อฟังก์ชัน “TCTE”, การเคลือบ PCB มาตรฐาน, การจัดประเภทกลุ่มหนึ่ง และการแก้ไขเฉพาะสามประการ สิ่งนี้ทำหน้าที่เป็นข้อมูลอ้างอิงที่เชื่อถือได้สำหรับข้อมูลจำเพาะเมื่อข้อมูลด้วยตนเองมีจำกัด

บทบาทที่เน้นความปลอดภัยในการควบคุมกังหัน:ในฐานะที่เป็นบอร์ดทริป TC2000 มันมีบทบาทสำคัญในด้านความปลอดภัยของกังหันโดยการจัดการสัญญาณที่เกี่ยวข้องกับการทริป ฮาร์ดแวร์ -- รีเลย์, ขั้วต่อ และการแก้ไข ได้รับการปรับให้เหมาะสมเพื่อให้แน่ใจว่ามีการตอบสนองการทริปที่แม่นยำและทันท่วงที — ปกป้องกังหันจากสภาวะการทำงานที่ไม่ปลอดภัย ซึ่งสอดคล้องกับความมุ่งเน้นของระบบ Mark V ในด้านความปลอดภัยและความน่าเชื่อถือในอุตสาหกรรม
