แบอร์ดแม่ GE DS200UCIAG1ACC UC2000 ขนาด 100 มิลลิเมตร กว้าง 2 กิโลกรัม น้ําหนัก 1 ปี การรับประกันสําหรับระบบควบคุมการขับเคลื่อน

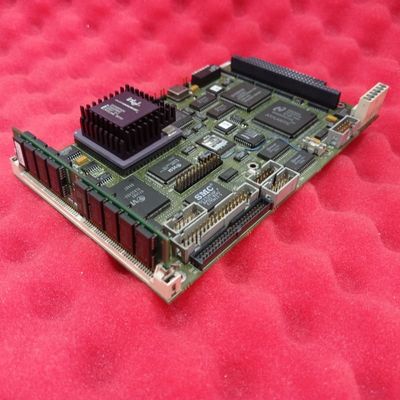

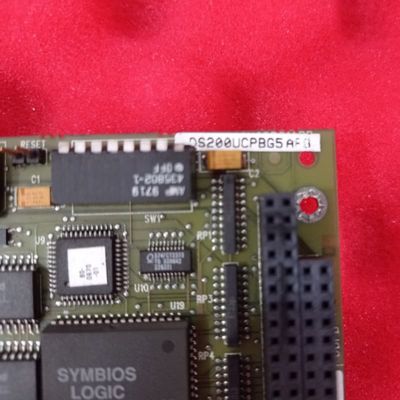

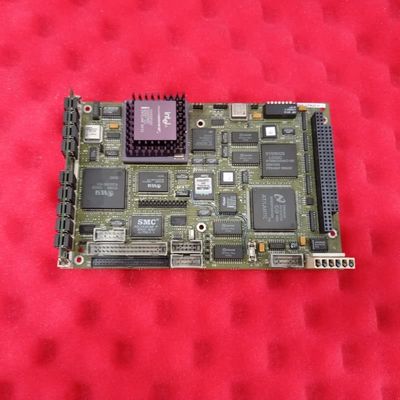

GE DS200UCIAG1ACC UC2000 Motherboard

รายละเอียดสินค้า:

GE DS200UCIAG1ACC เป็นเมนบอร์ด UC2000 ที่สำคัญสำหรับระบบควบคุมไดรฟ์ของ GE ซึ่งตั้งอยู่ใน R core ของระบบเท่านั้น ในฐานะที่เป็นบอร์ดวงจรพิมพ์หลักในกลุ่มผลิตภัณฑ์ UC2000 ทำหน้าที่เป็นศูนย์กลางในการรวมส่วนประกอบย่อยที่สำคัญ: มีตัวเชื่อมต่อสำหรับติดตั้งบอร์ดลูกสาว UCPB CPU, บอร์ดไดรเวอร์ PANA ARCNET no-LAN, บอร์ด GENI สูงสุดสองบอร์ด และฮาร์ดไดรฟ์ PDAD นอกเหนือจากการรวมทางกายภาพแล้ว ยังใช้ไมโครโปรเซสเซอร์ 196 ในตัวเพื่อแปลสัญญาณแรงดันสเก็ตเชื้อเพลิงจากบอร์ด TCSA จากนั้นส่งสัญญาณที่ประมวลผลเหล่านี้ไปยังบอร์ด UCPB เพื่อใช้ในซอฟต์แวร์ลำดับการควบคุมของระบบ—เชื่อมโยงข้อมูลเซ็นเซอร์กับตรรกะการทำงาน

คุณสมบัติหลัก:
การรวมส่วนประกอบหลัก:บทบาทหลักคือการเปิดใช้งานการประกอบแบบแยกส่วนของระบบ UC2000: มีตัวเชื่อมต่อสำหรับ UCPB CPU (แกนประมวลผลของระบบ), ไดรเวอร์ ARCNET สำหรับการสื่อสารเครือข่าย, บอร์ด GENI สำหรับ I/O ที่ขยาย และฮาร์ดไดรฟ์ PDAD สำหรับการจัดเก็บข้อมูล การติดตั้งแบบรวมศูนย์นี้ช่วยลดการเดินสายที่ไม่ต่อเนื่อง ทำให้สถาปัตยกรรมของระบบคล่องตัวขึ้นและทำให้การบำรุงรักษาง่ายขึ้น

การประมวลผลสัญญาณในตัว:ไมโครโปรเซสเซอร์ 196 ในตัวนั้นทุ่มเทให้กับการแปลสัญญาณแรงดันสเก็ตเชื้อเพลิงจากบอร์ด TCSA การประมวลผลบนบอร์ดนี้ช่วยให้มั่นใจได้ว่าสัญญาณได้รับการจัดรูปแบบอย่างถูกต้องสำหรับบอร์ด UCPB ลดความหน่วงในการดำเนินการลำดับการควบคุมและเพิ่มความแม่นยำในการทำงานของกังหัน/ไดรฟ์ที่เกี่ยวข้องกับเชื้อเพลิง—ซึ่งมีความสำคัญต่อการรักษาประสิทธิภาพและความปลอดภัย

ฮาร์ดแวร์ขั้นต่ำที่เน้นวัตถุประสงค์:มีเฉพาะฮาร์ดแวร์ที่จำเป็นสำหรับการทำงานและการวินิจฉัยเท่านั้น: จัมเปอร์ทดสอบจากโรงงานเท่านั้น 1 ตัว (JP1), จุดทดสอบการวินิจฉัย 2 จุด (TP1, TP2) ที่ใช้ต่อข้อกำหนดของกระบวนการ และไฟ LED (DNI) ที่มีสถานะกำหนดโดยซอฟต์แวร์กระบวนการ นอกจากนี้ยังมีขั้วต่อพัดลม (P14) ที่จ่ายไฟ 5V ให้กับพัดลมบอร์ด UCPB เสริม ซึ่งรองรับการจัดการความร้อนของบอร์ดลูกสาว CPU

ขั้นตอนการเปลี่ยนโครงสร้าง:ความปลอดภัยและความแม่นยำเป็นสิ่งสำคัญในการเปลี่ยน: ผู้ใช้ต้องปิดเครื่อง เปิดประตูผ่านสกรูหัวแม่มือตรงกลางด้านบน และถอดบอร์ดลูกสาว/ตัวเชื่อมต่อ microGENI ออกก่อน สวิตช์และหม้อบนบอร์ดใหม่ต้องตรงกับการตั้งค่าของบอร์ดเก่า ลูกสาวถูกถอดออกอย่างเบามือเพื่อป้องกันหมุด UCIA และการประกอบใหม่สอดคล้องกับตัวเว้นระยะพลาสติกหกตัวเพื่อการยึดที่ปลอดภัย—ลดความเสี่ยงต่อความเสียหายและรับประกันการทำงานหลังการเปลี่ยน

การออกแบบเฉพาะ R Core:ปรับแต่งสำหรับ R core ของระบบ ช่วยให้มั่นใจได้ถึงความเข้ากันได้สูงสุดกับเส้นทางพลังงานและสัญญาณของ core การออกแบบเฉพาะนี้หลีกเลี่ยงปัญหาความเข้ากันได้ทั่วไปกับเมนบอร์ดทั่วไป เสริมสร้างความน่าเชื่อถือของระบบควบคุมไดรฟ์ในการใช้งานทางอุตสาหกรรม เช่น การทำงานของกังหันหรือไดรฟ์สำหรับงานหนัก
