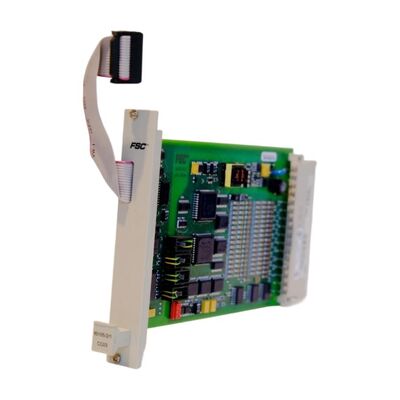

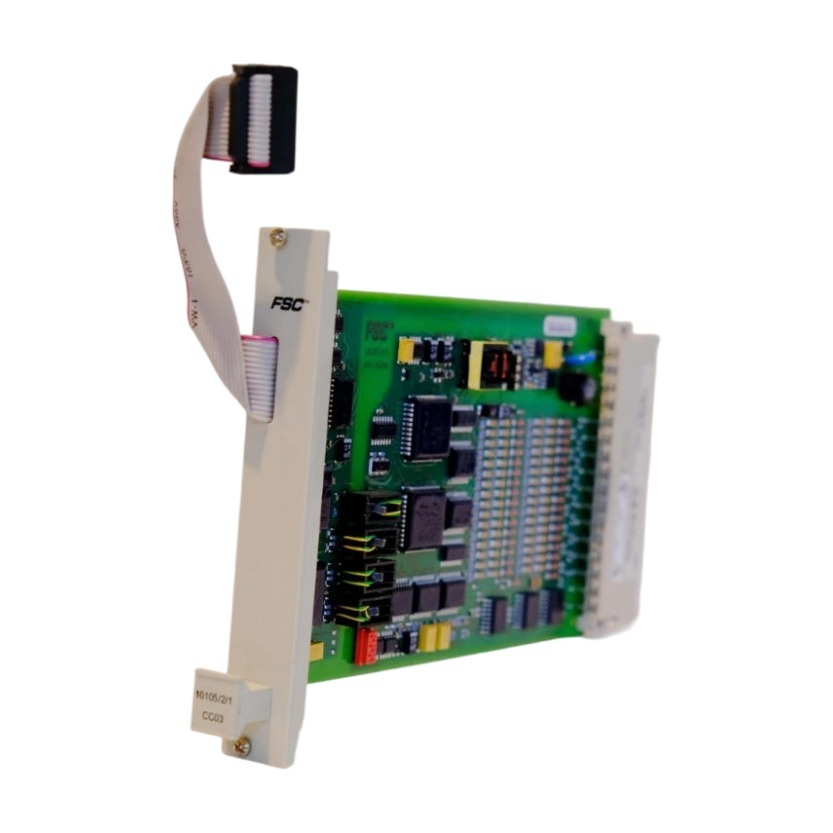

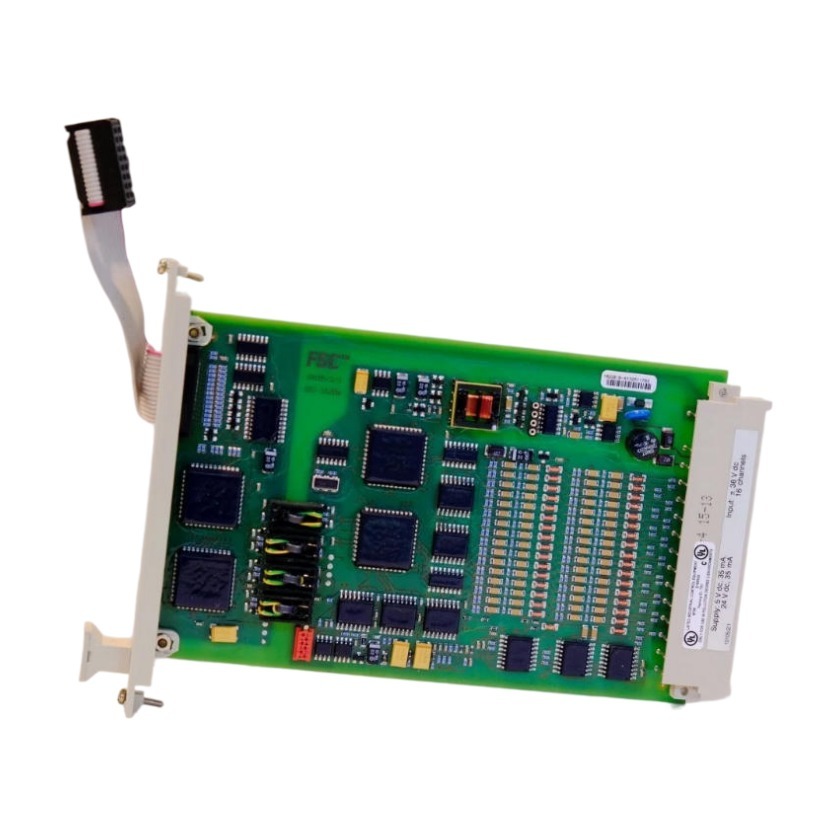

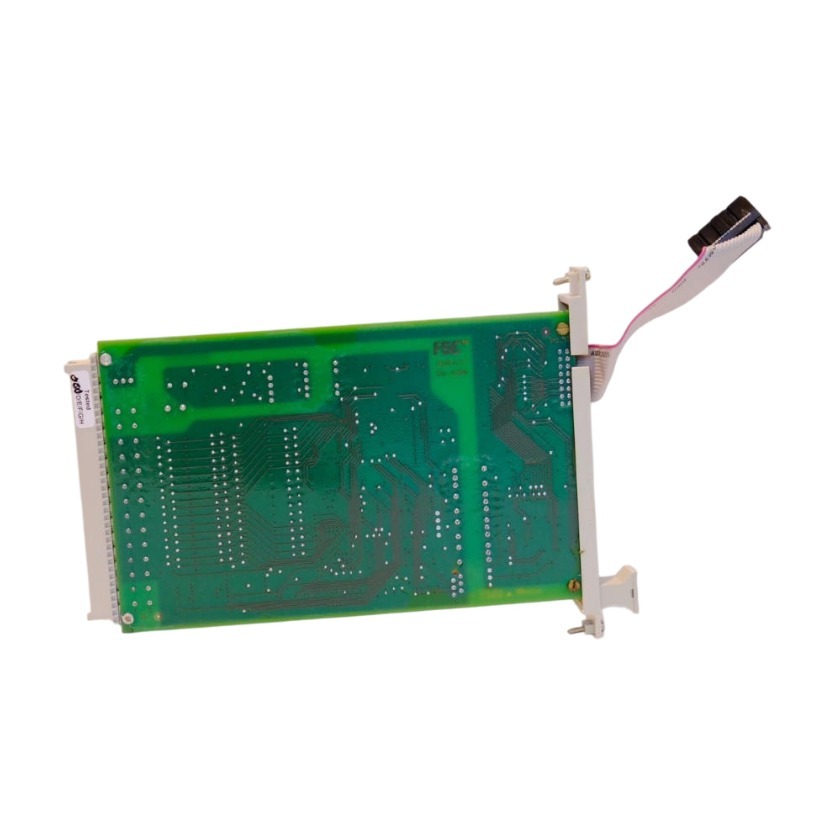

10105/2/1 โมดูลเข้าแบบแอนาล็อกความหนาแน่นสูง ปลอดภัยจากความผิดพลาด

รายการการ สร้าง ความ คุ้มค่าเป็นโมดูลการเข้าแบบแอนาล็อกความหนาแน่นสูงที่มีความปลอดภัยจากความล้มเหลวที่ออกแบบมาสําหรับระบบควบคุมความปลอดภัย FSC16 ช่องทางเข้าแบบแอนาล็อกด้วยระยะการเข้า 0-4.1 V, ทําให้สัญญาณสนามแบบแอนาล็อกหลายตัวสามารถได้รับภายในโมดูลหนึ่ง. โมดูลยังให้ข้อมูลการอ่านความแรงดันภายนอกสําหรับการติดตามระบบ.

โมดูลถูกออกแบบมาเพื่อรับสัญญาณแอนาล็อกแปลงสัญญาณ 0-20 mAสามารถแปลงเพื่อใช้กับโมดูลFTA-T-14 หน่วยปลายสนามหรือ10105/A/1 โมดูลแปลงข้อมูลเข้าแบบแอนาล็อกสัญญาณจากอุปกรณ์ เช่น เทอร์โมคอปเปอร์หรือเซ็นเซอร์ PT-100 เช่นเดียวกันต้องการการแปลงที่เหมาะสมกับสัญญาณกระแสที่ต้องการก่อนการเชื่อมต่อ

ด้วยการออกแบบ 16 ช่องทาง การสร้างระบบการเข้าที่ปลอดภัยจากความล้มเหลว และฟังก์ชันการวินิจฉัยในตัวเครื่อง 10105/2/1 ให้บริการทางกลางในการรับสัญญาณแบบอานาล็อกในระบบควบคุมความปลอดภัย.

สําหรับการรับสัญญาณแอนาล็อกหลายช่อง:การตั้งค่า 16 ช่องทําให้สัญญาณกระบวนการแบบแอนาล็อกหลายตัวสามารถรวบรวมผ่านโมดูลหนึ่งนี้สามารถยืดหยุ่นการจัดทํา I / O เมื่อหลายจุดการวัดจําเป็นต้องติดตามภายในระบบควบคุมความปลอดภัยเดียวกัน.

สําหรับการติดตามแบบแอนาล็อกที่มีแนวทางความปลอดภัย:การออกแบบการเข้าที่ปลอดภัยจากความล้มเหลวของโมดูลและฟังก์ชันการทดสอบด้วยตนเองที่ควบคุมโดยระบบรองรับการรับสัญญาณแบบแอนาล็อกที่เกี่ยวข้องกับความปลอดภัยความแม่นยําที่สมบูรณ์แบบ, การแปลงระยะเต็ม, ช่องแคร์สตอค, เครื่องกรองการเข้าและความแรงกดไฟภายใน, ให้ความคุ้มครองการวินิจฉัยสําหรับโมดูลการเข้า

• 16 ช่อง อานาล็อกอินไพท์:จําหน่ายช่องทางเข้าแบบแอนาล็อก 16 ช่องที่มีช่วงการเข้า 0-4.1 V ทําให้สามารถรวบรวมสัญญาณแอนาล็อกหลายตัวผ่านโมดูลหนึ่งและปรับปรุงการจัดทํา I/O ในระบบ FSC
• การติดตามสัญญาณป้องกันความล้มเหลวผสมผสานการออกแบบการเข้าที่ปลอดภัยจากความล้มเหลวกับฟังก์ชันการวินิจฉัยที่ติดตั้ง, รวมถึงการตรวจสอบความแม่นยําของสัญญาณ, การแปลงระยะเต็มและช่องทาง crosstalkช่วยให้วิศวกรติดตามสภาพของส่วนเข้าแบบแอนลาจ.

• เอเชียแปซิฟิก: จีน เกาหลีใต้ ญี่ปุ่น อินเดีย เอเชียตะวันออกเฉียงใต้
• ตะวันออกกลาง: ซาอุดิอาระเบีย, ยูเออี, กาตาร์
• อเมริกาเหนือ: สหรัฐอเมริกา, แคนาดา
• ยุโรป: เยอรมนี สหราชอาณาจักร ฝรั่งเศส รัสเซีย ตุรกี
• อเมริกาลาติน: บราซิล, อาร์เจนตินา, เม็กซิโก

• ระบบควบคุมความปลอดภัย (FSC)
• ระบบอุปกรณ์ความปลอดภัย
• ความปลอดภัยในกระบวนการอุตสาหกรรม
• การใช้งานปิดฉุกเฉิน
• อุปกรณ์น้ํามันและก๊าซ
• โรงงานแปรรูปสารเคมี
• อุปกรณ์การผลิตพลังงาน
• การบํารุงรักษาระบบควบคุมความปลอดภัย
• การสนับสนุนวงจรชีวิตของระบบควบคุมที่ผ่านมา

ระบบควบคุมความปลอดภัยที่กําหนดไว้ต้องเปลี่ยนโมดูลเข้าแบบแอนาล็อกความหนาแน่นสูง ระหว่างการบํารุงรักษาตามแผนการ สร้าง ความ คุ้มค่าได้ถูกเลือกเพื่อรักษาสถาปัตยกรรมการเข้าแบบแอนาล็อก 16 ช่อง, ขณะที่การปรับเปลี่ยนสัญญาณที่ติดตั้งถูกรักษาเพื่อให้มีระดับการเข้าที่ต้องการสําหรับโมดูล

• ส่งออกไปกว่า 40 ประเทศ
• บริการหลังการขายครบวงจร
• ตําแหน่งประกอบภัณฑ์ที่มั่นคง เพื่อให้ประกอบภัณฑ์ต่อเนื่อง
• การสนับสนุน COO, COC และ CQ
• การตอบสนองราคาอย่างรวดเร็ว

ระยะทางเข้าของ 10105/2/1 คืออะไร?
โมดูลมีระยะการเข้าแบบแอนาล็อก 0-4.1 Vและความต้านทานการเข้ามากกว่า 1 MΩ

สัญญาณ 0-20 mA สามารถเชื่อมต่อตรงกับโมดูลได้หรือไม่
ไม่ สัญญาณสนาม 0-20 mA ต้องแปลงเป็นระดับสัญญาณที่เหมาะสมFTA-T-14หรือ10105/A/1การปรับแปลงก่อนการเชื่อมต่อกับ 10105/2/1

โมดูลให้ข้อมูลเข้าแบบแอนาล็อกกี่ตัว
10105/2/1 ระบุว่า16 ช่องทางเข้าแบบแอนาล็อกมันยังรวมเข้าการอ่านความดันภายนอก

การทดสอบตัวเองของโมดูลปกคลุมอะไร?
การทดสอบตนเองรวมถึงความแม่นยําที่สมบูรณ์แบบ, การแปลงระยะเต็ม, การสับสนระหว่างปริมาณเข้า, เครื่องกรองปริมาณเข้าช่องทางและความแรงกดไฟภายใน.
