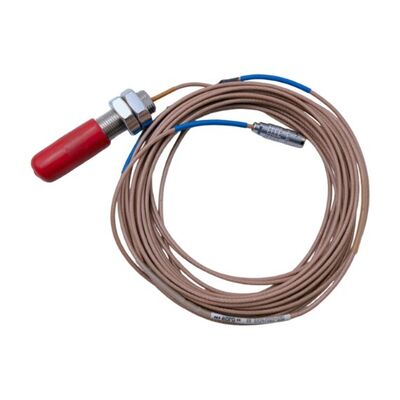

เซ็นเซอร์กระแสไหลวน EPRO PR6424/003-030 สำหรับการสั่นสะเทือนเพลาขนาดใหญ่และการตรวจสอบตำแหน่ง
| สถานที่กำเนิด | เยอรมนี |
|---|---|
| ชื่อแบรนด์ | EPRO |
| ได้รับการรับรอง | COO ,COC ,CQ |
| หมายเลขรุ่น | PR6424/003-030 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | $2999 |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 999 |
รายละเอียดสินค้า
| การรับประกัน | 1 ปี | ยี่ห้อ | EPRO |
|---|---|---|---|
| หมายเลขรุ่น | PR6424/003-030 | การทำงาน | ดี |
| เงื่อนไข | ใหม่ | ||
| เน้น | เซ็นเซอร์กระแสไหลวน การสั่นสะเทือนเพลา,เซ็นเซอร์ตรวจสอบตำแหน่ง PR6424,โมดูลเซ็นเซอร์กระแสไหลวน PLC |
||
รายละเอียดสินค้า
EPRO PR6424/003-030 เซ็นเซอร์กระแสไหลวนสำหรับการสั่นสะเทือนของเพลาขนาดใหญ่และการตรวจสอบตำแหน่ง
ภาพรวมผลิตภัณฑ์
The EPRO PR6424/003-030 เป็นเซ็นเซอร์กระแสไหลวนแบบไม่สัมผัสที่ออกแบบมาเพื่อวัดการสั่นสะเทือนของเพลา ตำแหน่งตามแนวแกน และการเคลื่อนไหวอื่นๆ ในเครื่องจักรขนาดใหญ่ที่หมุนได้ ใช้ในระบบตรวจสอบเครื่องจักรสำหรับอุปกรณ์ เช่น กังหันไอน้ำ กังหันก๊าซ คอมเพรสเซอร์ ปั๊ม และเครื่องกำเนิดไฟฟ้า
แตกต่างจากเซ็นเซอร์แบบสัมผัส PR6424 จะวัดระยะห่างระหว่างปลายหัววัดกับเพลาโลหะโดยไม่สัมผัสกับพื้นผิวที่หมุน เมื่อเพลาเคลื่อนที่ ระยะห่างจะเปลี่ยนแปลง และระบบเซ็นเซอร์จะแปลงการเปลี่ยนแปลงนี้เป็นสัญญาณไฟฟ้า จากนั้นสัญญาณนี้สามารถใช้โดยระบบตรวจสอบที่เข้ากันได้เพื่อติดตามการเคลื่อนไหวของเพลาและตรวจจับการเปลี่ยนแปลงในสภาพเครื่องจักร
PR6424 ใช้ หัววัดขนาด 16 มม. และมีความไวตามปกติ 4 V/mm พร้อมข้อผิดพลาดเชิงเส้นไม่เกิน ±1.5% ช่วงการวัดแบบสถิตคือ ±2.0 มม. และการตอบสนองความถี่ขยายจาก DC ถึง 20 kHz ที่จุด -3 dB คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับการใช้งานที่ต้องการทั้งข้อมูลตำแหน่งเพลาและการวัดการสั่นสะเทือนแบบไดนามิก
สำหรับการบำรุงรักษาและงานเปลี่ยนชิ้นส่วน หมายเลขรุ่นเต็มมีความสำคัญ หัววัดต้องจับคู่กับตัวแปลงสัญญาณ การจัดสายเคเบิล และวัสดุเป้าหมายที่ถูกต้อง เพื่อรักษาประสิทธิภาพการวัดที่ต้องการ
พารามิเตอร์ทางเทคนิคหลัก
หัววัดขนาด 16 มม. สำหรับการใช้งานกับเพลาขนาดใหญ่
หัววัดขนาด 16 มม. ออกแบบมาเพื่อวัดการเคลื่อนไหวของเพลาในอุปกรณ์หมุนขนาดใหญ่ ความไวที่ระบุคือ 4 V/mm (101.6 mV/mil), พร้อมข้อผิดพลาดเชิงเส้นไม่เกิน ±1.5% การตอบสนองเอาต์พุตที่กำหนดนี้ช่วยให้ระบบตรวจสอบแปลงการเปลี่ยนแปลงระยะห่างที่วัดได้เป็นค่าการกระจัด
เพื่อให้ได้ผลลัพธ์ที่แม่นยำ ควรติดตั้งหัววัดที่ระยะห่างที่ถูกต้องและใช้กับตัวแปลงสัญญาณที่เข้าคู่กัน วัสดุพื้นผิวเป้าหมายและเพลาต้องเป็นไปตามข้อกำหนดที่ระบุของเซ็นเซอร์ด้วย
การตอบสนองความถี่กว้างสำหรับการสั่นสะเทือนและข้อมูลตำแหน่ง
PR6424 มีการตอบสนองความถี่ที่ระบุคือ DC ถึง 20 kHz (-3 dB) การตอบสนอง DC รองรับการวัดการเปลี่ยนแปลงตำแหน่งที่ช้า ในขณะที่ช่วงความถี่ที่กว้างขึ้นช่วยให้ระบบสามารถจับการเคลื่อนไหวของเพลาที่เร็วขึ้นภายในขีดจำกัดของสายโซ่การวัดที่สมบูรณ์
สิ่งนี้มีประโยชน์เมื่อการตั้งค่าการตรวจสอบหนึ่งต้องการสังเกตทั้งการเปลี่ยนแปลงตำแหน่งเพลาและการสั่นสะเทือนแบบไดนามิก ประสิทธิภาพของระบบจริงยังคงขึ้นอยู่กับตัวแปลง การติดตั้ง เป้าหมาย และอุปกรณ์ตรวจสอบ
ข้อมูลจำเพาะทางเทคนิค
| หมายเลขรุ่น | PR6424/003-030 |
|---|---|
| รุ่นอื่นๆ | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |
รูปภาพผลิตภัณฑ์
คำแนะนำด้านวิศวกรรม
- ตั้งระยะห่างหัววัดที่ถูกต้องก่อนเริ่มใช้งาน ระยะห่างหัววัดส่งผลต่อจุดทำงานของระบบวัด ตั้งระยะห่างตามคำแนะนำการติดตั้งของผู้ผลิตและข้อกำหนดของตัวแปลงที่เข้าคู่กัน อย่าสันนิษฐานว่าระยะห่างเริ่มต้นใดๆ จะให้ช่วงเชิงเส้นที่ระบุ หลังจากการติดตั้ง ให้ตรวจสอบเอาต์พุตและยืนยันว่าอยู่ในช่วงการทำงานที่คาดหวัง
- ตรวจสอบวัสดุเพลาและสภาพพื้นผิว ข้อมูลจำเพาะ PR6424 ที่ระบุใช้เหล็กเฟอร์โรแมกเนติกเป็นวัสดุเป้าหมายมาตรฐาน ความแตกต่างของวัสดุเป้าหมาย สภาพพื้นผิว หรือรูปทรงเรขาคณิต อาจส่งผลต่อความสัมพันธ์ระหว่างระยะห่างและเอาต์พุต หากวัสดุเพลาแตกต่างจากเป้าหมายที่ระบุ ให้ยืนยันว่าระบบเหมาะสมก่อนที่จะเชื่อถือค่าที่อ่านได้
- จับคู่หัววัด สายเคเบิล และตัวแปลง PR6424 ต้องใช้กับตัวแปลงสัญญาณที่เข้ากันได้และการจัดสายเคเบิลที่ถูกต้อง เมื่อเปลี่ยนเซ็นเซอร์ที่ติดตั้ง ให้ตรวจสอบหมายเลขชิ้นส่วนทั้งหมด ความยาวสายเคเบิล ประเภทขั้วต่อ ขนาดการติดตั้ง และรุ่นตัวแปลง หัววัดที่พอดีกับรูติดตั้งไม่ได้หมายความว่าเข้ากันได้ทางไฟฟ้ากับระบบวัดที่มีอยู่โดยอัตโนมัติ
การใช้งานทั่วโลก
- เอเชียแปซิฟิก: จีน เกาหลีใต้ ญี่ปุ่น อินเดีย เอเชียตะวันออกเฉียงใต้
- ตะวันออกกลาง: ซาอุดีอาระเบีย สหรัฐอาหรับเอมิเรตส์ กาตาร์
- อเมริกาเหนือ: สหรัฐอเมริกา แคนาดา
- ยุโรป: เยอรมนี สหราชอาณาจักร ฝรั่งเศส รัสเซีย ตุรกี
- ละตินอเมริกา: บราซิล อาร์เจนตินา เม็กซิโก
การใช้งานทั่วไป
- ระบบป้องกันออนไลน์สำหรับเครื่องจักรหมุน
- การสั่นสะเทือนและการตรวจสอบตำแหน่งเพลา
- การกำกับดูแลความปลอดภัยของกังหันไอน้ำและคอมเพรสเซอร์
- การตรวจสอบสภาพพัดลมขนาดใหญ่ เครื่องกำเนิดไฟฟ้า และปั๊มความเร็วสูง
- โรงงานน้ำมันและก๊าซ
- โรงงานแปรรูปเคมี
- โรงงานผลิตไฟฟ้า
- โรงงานแปรรูปโลหะและเคมีถ่านหิน
กรณีศึกษาโครงการ
ในงานบำรุงรักษาเทอร์ไบน์ทั่วไป ช่องสัญญาณการกระจัดเพลาอาจต้องการเซ็นเซอร์สำรองหลังจากพบข้อผิดพลาดระหว่างการตรวจสอบตามแผน ทีมบำรุงรักษาจะตรวจสอบรุ่นเดิม ขนาดหัววัด เกลียวติดตั้ง การจัดสายเคเบิล และตัวแปลงที่เชื่อมต่อ ก่อนเลือกชิ้นส่วนสำรอง
ในกรณีที่การติดตั้งต้องการ PR6424/003-030 การจับคู่การกำหนดค่าเต็มจะช่วยคืนค่าสายโซ่การวัดเดิม หลังจากการติดตั้ง ทีมจะตรวจสอบระยะห่างหัววัดและยืนยันสัญญาณก่อนนำช่องสัญญาณการตรวจสอบกลับมาใช้งาน
ข้อได้เปรียบของเรา
- ส่งออกไปยัง 40+ ประเทศ
- บริการหลังการขายครบวงจร
- ห่วงโซ่อุปทานที่มั่นคงรับประกันความพร้อมใช้งานอย่างต่อเนื่อง
- การสนับสนุนการรับรอง COO, COC และ CQ
- การตอบสนองใบเสนอราคาที่รวดเร็ว
คำถามที่พบบ่อย
1. PR6424/003-030 วัดอะไร?
วัดระยะห่างระหว่างปลายหัววัดกับเป้าหมายโลหะโดยไม่สัมผัส ในระบบตรวจสอบที่เหมาะสม สัญญาณนี้สามารถใช้เพื่อวัดการสั่นสะเทือนสัมพัทธ์ของเพลา ตำแหน่งตามแนวแกน และการเคลื่อนไหวอื่นๆ ของเพลา
2. ความไวของ PR6424 คือเท่าใด?
ข้อมูลจำเพาะที่ระบุให้ความไวตามปกติคือ 4 V/mm (101.6 mV/mil), พร้อมข้อผิดพลาดเชิงเส้นไม่เกิน ±1.5% ความไวอธิบายถึงการเปลี่ยนแปลงเอาต์พุตสำหรับการเปลี่ยนแปลงระยะห่างระหว่างหัววัดกับเป้าหมายที่กำหนด
3. ช่วงการวัดแบบสถิตคือเท่าใด?
ข้อมูลจำเพาะมาตรฐานที่ระบุให้ช่วงแบบสถิติคือ ±2.0 มม. ช่วงที่ใช้งานได้ขึ้นอยู่กับตัวแปลงที่เข้าคู่กันและระยะห่างหัววัดที่ถูกต้อง ตรวจสอบข้อมูลระบบทั้งหมดก่อนนำช่วงนี้ไปใช้กับการติดตั้งเฉพาะ
สต็อกพร้อมจำหน่าย
- 51198947-100
- 51198651-100
- 51404172-175
- PNI800
- TB511-ETH
- GSI122 244-122-000-204
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
ข้อกำหนดการติดตั้ง
- ต้องติดตั้งโดยผู้เชี่ยวชาญเพื่อประสิทธิภาพและความปลอดภัยสูงสุด
- ตรวจสอบการติดตั้งที่เหมาะสมและการระบายอากาศที่เพียงพอ
- ปฏิบัติตามมาตรฐานความปลอดภัยทางไฟฟ้าที่ใช้บังคับทั้งหมด
